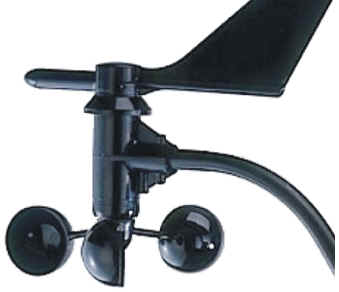

El anemómetro incluye los sensores de velocidad y dirección del viento (reed switch y potenciómetro). Las especificaciones de rango y precisión de este sensor han sido verificadas mediante tests en túneles de viento a bajas y altas velocidades.
Los componentes son resistentes a vientos huracanados y, a su vez, son sensibles a las brisas ligeras. Incluye rodamientos sellados de acero inoxidable para una larga duración.
El soporte y los herrajes suministrados permiten una fácil instalación sobre una pared o mástil. Incluye 12 metros de cable.
Temp. de funcionamiento:-30ºC a +60ºC
Materiales:
Veleta: Plástico ABS UV-resistente
Soporte: Plástico ABS UV-resistente
Cazoletas: Policarbonato
Brazo: Aluminio anodizado negro
Dimensiones:
Largo:470mm
Ancho:121mm
Alto:191mm
Peso:1,3Kg
Características Especiales
. Gran resolución, precisión y fiabilidad
. Bajo consumo de energía
. Fácil mantenimiento
. Rango de salida programable por software (opcional)
. 4 Alarmas programables por software (opcional)
. Componentes resistentes
. Cazoletas de policarbonato de larga duración
. 12 metros de cable incluidos
Aplicaciones
Esta turbina puede ser utilizada en una gran variedad de actividades
que requieran de la monitorización del viento y de alarmas.
Las aplicaciones más comunes son:
Parques eólicos
Seguridad del tráfico
Aeródromos
Puertos
Agricultura
Domótica
Resorts (ski, golf, etc.)
Atracciones temáticas
Zonas de salto
Grúas
Parques naturales
Ferias y eventos
Especificaciones del Sensor
Resolución y unidades:
Dirección del viento: 0,35º (CHN 2)
Velocidad del viento: 0,25m/s (CHN 1)
Rango:
Dirección del viento: 0º to 355º (5º banda muerta)
Velocidad del viento: 0,5 to 55m/s
Precisión:
Dirección del viento: ±1º
Velocidad del viento: ±3%
Intervalo de actualización:
Dirección del viento: 0,5 segundos
Velocidad del viento: 4 segundos
TRANSMISOR DE SALIDA 4-20MA
Descripción del Dispositivo
El Convertidor 4-20mA ha sido diseñado para proporcionar una o dos salidas de 4-20mA (dependiendo del sensor) con gran resolución, precisión y fiabilidad.
Basado en un microcontrolador que gestiona un convertidor
digital-analógico de 16 bits por canal, puede ser utilizado con una gran variedad de sensores analógicos y digitales, permitiendo al usuario establecer el rango de salida de cada canal.
El dispositivo incorpora una señal independiente de fallo en el sensor y 4 alarmas programables por software que pueden conectarse a una placa de
relés o a las entradas de un registrador digital.
El puerto serie (niveles TTL) se utiliza para comunicarse con el
dispositivo desde un PC o un sistema compatible. La caja opcional IP-65 resistente a la intemperie permite una fácil instalación.
Especificaciones Elétricas
Voltaje de alimentación: 12VDC a 24VDC
Consumo:65mA @ 12VDC (maximo)
Protecciones del circuito: Sobretensión, inversión de
polaridad y cortocircuito
Tipo de salida: 4-20mA (estandar)
0-5V o 0-10V (pedido especial)
DAC de salida: 16 bits
Offset de salida: ±0,05%
Impedancia de salida: 25M
No-linealidad integral: ±0,002
Características Especiales
. Completamente digital. Sin hardware analógico implicado en la
conversión 4-20mA
. Gran resolución, precisión y fiabilidad
. ID de dispositivo única
. LED de estado
. 1 Puerto serie
. Rango de salida programable por software
. 4 Alarmas programables por software
. Señal independiente de fallo en el sensor
. Protegido contra sobretensión, inversión de polaridad y cortocircuito

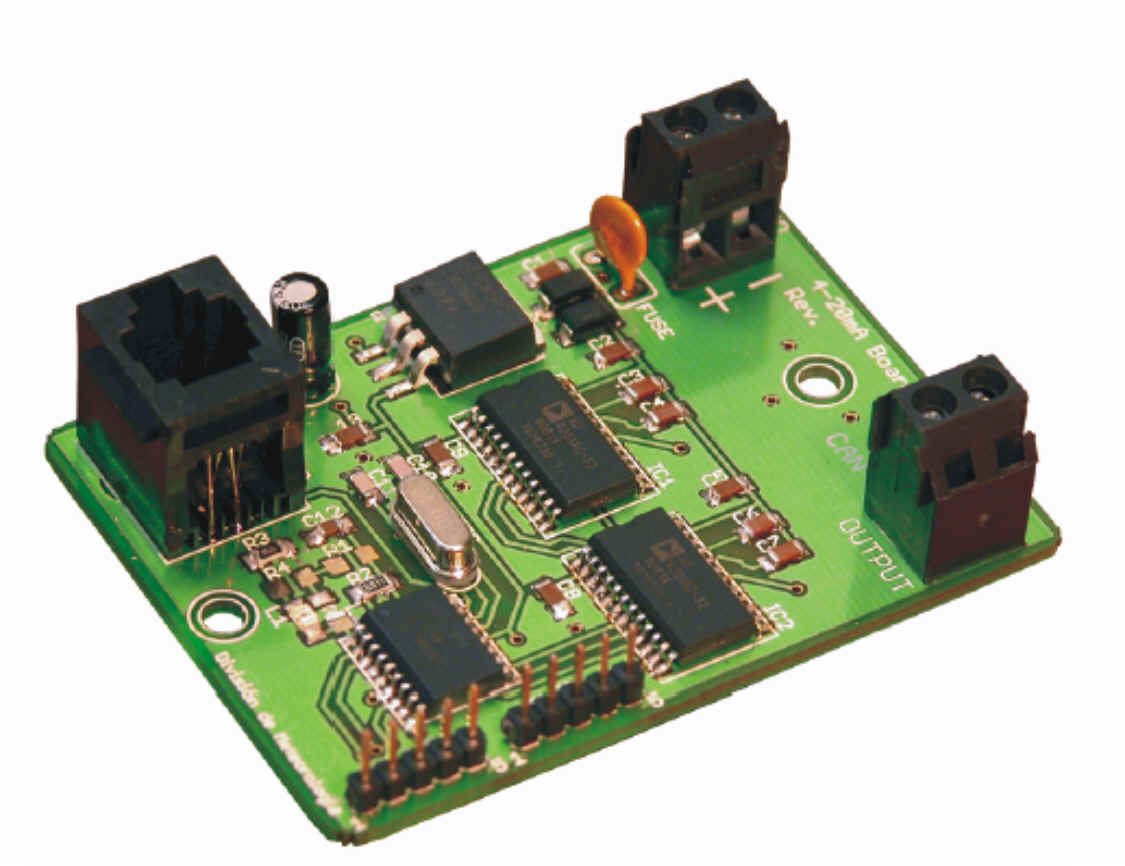

Conexiones de la Placa
Power +Voltaje de alimentacisn
Power -Masa
CHN 1 Salida canal 1
CHN 2 Salida canal 2
Puerto E/S 1-4 Alarmas 1-4
Puerto E/S 5 Señal de fallo en el sensor
Puerto config. 1 Puerto serie Tx
Puerto config. 2 Puerto serie Rx
Puerto config. 3 Voltaje del adaptador para PC
Puerto config. 4 Entrada de reset
Puerto config. 5 Masa
RJ-II Conector del sensor
Especificaciones Mecánicas
Temp. de funcionamiento: -30ºC a +60ºC
Protección de la caja: IP-65
Material de la caja: Plástico ABS UV-resistente

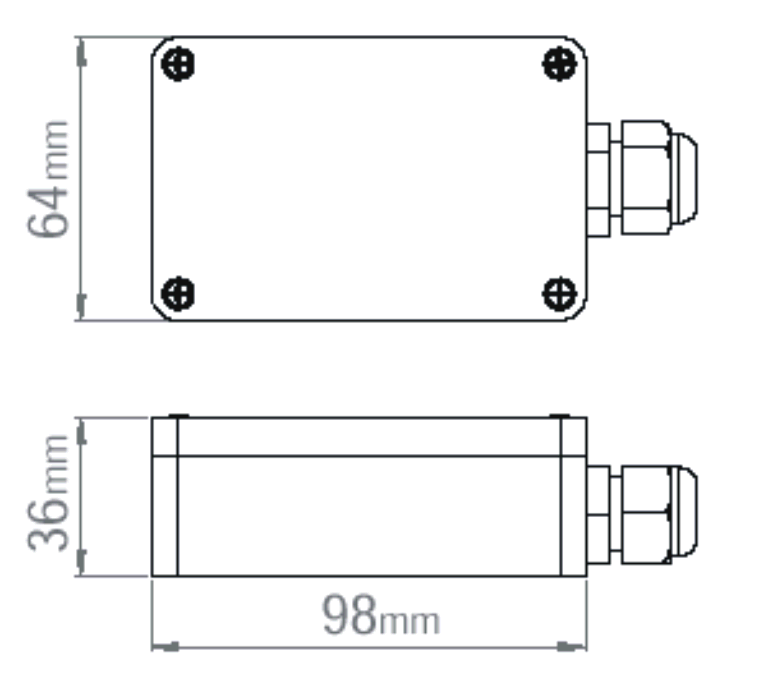

Dimensiones de la caja:
Largo:98mm
Ancho:64mm
Alto:36mm
Peso:146g
