- Robusto y duradero bajo condiciones ambientales extremas.
- Amplio rango de medida, de 2 a 200km/h.
- Rodamientos de acero inoxidable de alta calidad.
- No requiere mantenimiento.
- Comunicación industrial por RF 802.15.4 a 2.4GHz, banda libre a nivel mundial.
- Alimentado por pila de litio.
- Sistema Plug & Play.
- Visualizador de velocidad de viento con dos alarmas.
- Salida 4-20 mA incorporada.
- Prealarma (ALARMA1) y Alarma (ALARM2) ajustables.

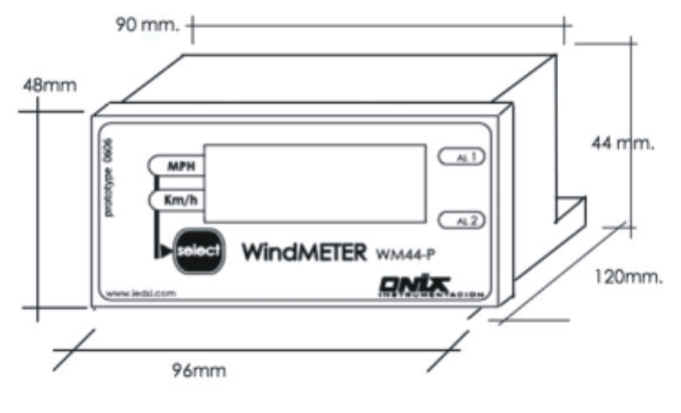

- Formato “96x48mm”. Para montaje en “panel”.
Sensor de viento inalámbrico robusto. Extremadamente resistente y flexible. Probablemente uno de los mejores sensores de viento inalámbricos del mercado. Apto para un gran número de aplicaciones. Alimentado por una pila de litio que proporciona una autonomía de hasta 36 meses. La pila se suministra opcionalmente.
El ANGRUA44BA1 y ANGRUA44BA2 se vende en conjunto con su visualizador. Sistema Plug & Play, no requiere con?guración de la comunicación por parte del usuario. En una misma área pueden coexistir varios anemómetros de la familia ANGRUA44xxxx sin peligro de interacción/interferencias entre ellos.
Fabricado con materiales de alta calidad. El cuerpo y las palas están construídos con plástico técnico y los rodamientos son de acero inoxidable.
APLICACIONES
El equipo ha sido diseñado para el uso en aplicaciones industriales y domésticas. Apto para aplicaciones donde se precise conocer la velocidad del viento como en grúas, paneles solares, aerogeneradores, estaciones meteorológicas...
FUNCIONAMIENTO

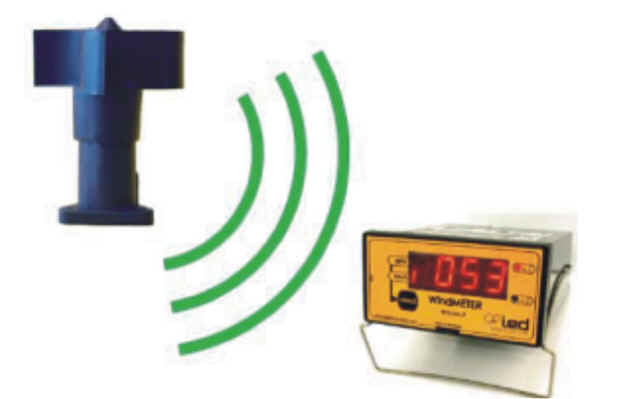

Cada Anemómetro se suministra emparejado con su correspondiente equipo visualizador.
Entradas / salidas.
Desde 2 hasta 200Km/h de velocidad del viento.
Comunicación RF, según estandar 802.15.4 a 2.4GHz.
CARACTERÍSTICAS TÉCNICAS
Alimentación Pila de litio. Tipo “D” 3,6V 19 Ah
Potencia media consumida 0,7mA 6Ah /año
Comunicación RF IEEE 802.15.4. ISM 2.4 GHz
Potencia de transmisión: 10mW (10dBm
Sensibilidad recepción: -100dBm
Alcance Indoor/Urban : hasta 60 m
Outdoor visión directa : hasta 750 m
Rango de medida de 2 a 200 km/h
Velocidad de arranque 8 km/h
Precisión lectura del viento +-2%
Tiempo entre transmisiones 2 s
Tª almacenamiento -35 ºC ... +85 ºC
Tª funcionamiento sin hielo -20 ºC ... +60 ºC
Peso con pila 680 g aprox.
Peso sin pila anemómetro 580 g aprox,. Visualizador 0,350 Kg
Protección IP Ip65
Impedancia max. conectable a la salida analógica 500 ohm
IError salida analógica (1000 puntos de trabajo) 15 puntos máximo
Humedad relativa no condensable conforme a IEC 68-2-3 / IEC 68-2-27
Resistencia a impactos conforme a IEC 68-2-27. Vibraciones conforme a IEC 68-2-6 V

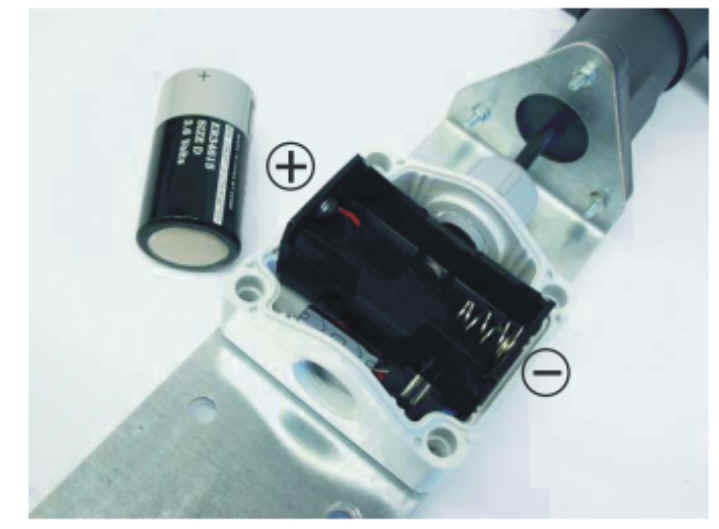

Alimentación del ANGRUA44BA
La pila de litio va alojada en un portapilas.
Al poner la tapa, apretar bien los tornillos.
Para poner o cambiar la pila, quitar la tapa de la caja con un destornillador
Alcance
Indoor/Urban : hasta 60 m.
Outdoor, en visión directa : hasta 750 m.
Para poner el conjunto en marcha, solo hay que alimentar ambos equipos.
Visualización
Lectura de viento sobre 3 dígitos en km/h ó MPH. LEDs indicadores de alarma activada AL1 y Al2. Selección entre km/h y MPH en cualquier momento de trabajo pulsando un botón. 2 Indicadores de trabajo, km/h y MPH.
Salida Analógica
Salida analógica de corriente tipo 4-20mA. Proporcional a la velocidad de viento.
Alarmas
La alarma se activa cuando el viento alcanza o supera el valor programado. Incorpora retardo para evitar falsas activaciones ante ráfagas de viento.
La alarma se desactiva cuando el viento desciende por debajo del valor programado. Incorpora retardo para evitar falsas desactivaciones.
La activación de la ALARMA2 desactiva la ALARMA1.
Al activarse la ALARMA2, la lectura de viento parpadea para advertir del peligro.
Configuración de alarmas : Valores de activación, polaridad, alarma intermitente o continua , opción enclavar (solo ALARMA2).
Salida de las alarmas : Relés. Contactos “NO” y “NC” (ALARMA1), contacto “NO” (ALARMA2). Contactos libres de tensión.
Configuración prefijada de usuario
La programación puede ser guardada como “Con?guración pre?jada de usuario” y puede ser recuperada cuando se desee. P00 - (3).
Registro de valores del viento Mínimo y Máximo
El visualizador registra automáticamente el valor mínimo y máximo de la velocidad del viento.
Para visualizar los valores primero debe levantarse la carátula frontal haciendo palanca con un destornillador en la abertura señalada como “open to program”.
Pulsar botón “ENTER” para visualizar el valor “Mínimo” y volver a pulsar para ver el “Máximo”. Transcurridos 3 segundos vuelve a visualizar la velocidad de viento actual.
