CAULINNER2







Medición móvil del caudal fácil de efectuar

El CAULINER2 es un sistema móvil para la medición del caudal en cauces descubiertos. Se compone de un sensor de corriente Doppler ultrasónico robusto y con un funcionamiento fiable, una unidad de comunicación de datos Bluetooth, un cuerpo del barco resistente a las corrientes y un PDA (Personal Digital Assistant) resistente al agua.



La medición se efectúa conforme al procedimiento clásico de verticales. El equipo mide en las posiciones de las verticales deseadas tanto el reparto vertical de velocidades como la profundidad del agua. Todos los valores medidos son transmitidos por Bluetooth al PDA y allí son procesados online con la ayuda del software de operación equipo. La cantidad de caudal calculado está disponible inmediatamente después de haber finalizado la medición.

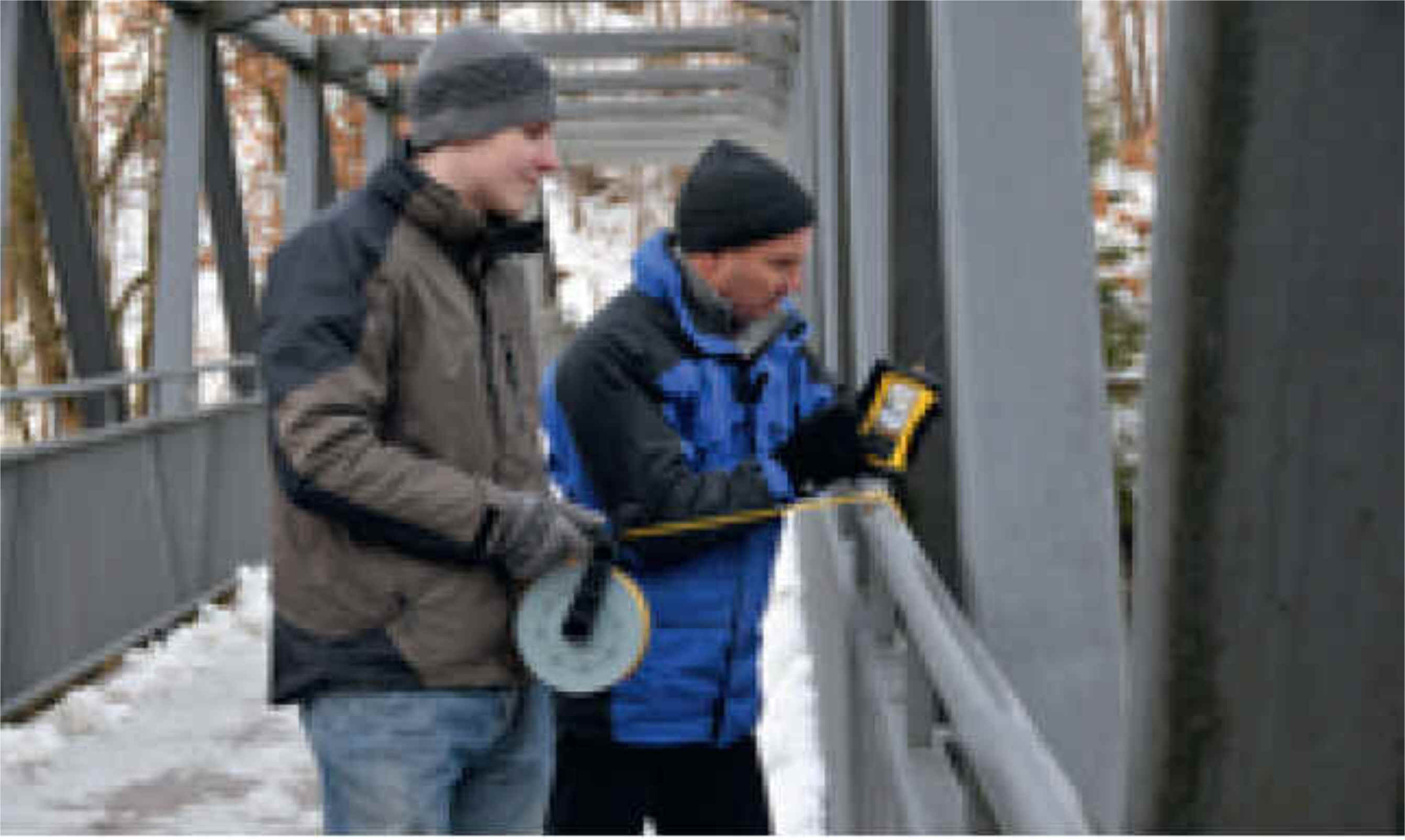

El equipo puede manejarse cómodamente en grúas de cable, desde puentes o desde la orilla. El usuario posiciona el barco en cada una de las verticales respectivamente y vigila/controla la medición con la ayuda del PDA. Gracias a un fácil manejo y al conocido procedimiento de medición no es necesario poseer conocimientos especiales.Para la transmisión de los datos a un ordenador, el tratamiento posterior de los datos y la exportación a programas convencionales de evaluación para mediciones del caudal ( por ejemplo, BIBER, SoftwareQ ) está disponible el software "Qreview".

Medición móvil del caudal pensada hasta el último detalle

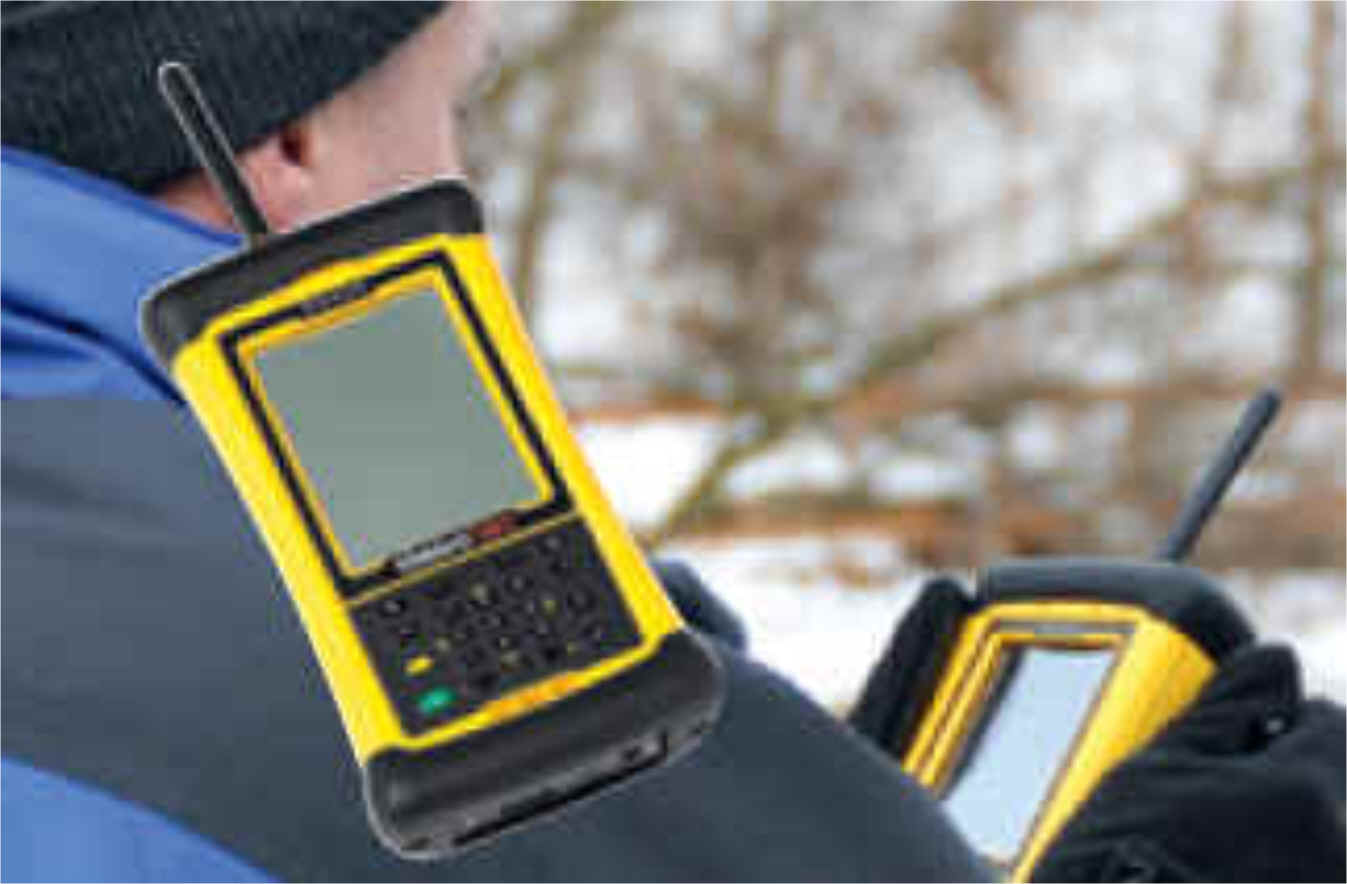

PDA apto para campo

El manejable PDA es robusto, cuenta con una larga vida útil y está especialmente concebido para un uso sobre el terreno. El módulo Bluetooth integrado y una potente antena atornillada fijamente se ocupan de un tráfico de datos sin problemas. El software de operación del equipo se encuentra ya preinstalado. Éste ayuda al usuario a planear y efectuar la medición, guarda los datos en bruto y calcula el caudal.



Unidad de medición estable, construida inteligentemente

Resistencia de la corriente mínima del barco (catamarán)

El cabezal del sensor, la unidad de comunicación y la electrónica se encuentran bien

protegidas en el cuerpo del barco

Ninguna pieza mecánica móvil que pueda ser bloqueada en la medición

La batería extraíble hace posible un cómodo proceso de carga

Sujeción segura de los resistentes cables de retención con la ayuda de un sujetador

esférico de desenganche rápido

Rápida conexión/desconexión mediante un teclado de membrana

LEDs de control fácilmente reconocibles

Fácil posicionamiento con la ayuda de la guía de cable



Otras funciones y ventajas

Resultados precisos con una ejecución de la medición sencilla y fácil de entender

Cálculo del caudal conforme al reconocido estándar internacional (EN ISO 748)

Creación automática del perfil transversal a partir de las profundidades verticales

medidas

No son necesarios datos GPS o bottom tracking ("seguimiento del fondo")

Ningún problema de medición con fondo movido

Ahorro de tiempo notable en comparación a la clásica medición con molinete



Características técnicas

Sensor de corriente Doppler

Frecuencia de los convertidores:

2 MHz / 1 MHz

Tamaño de las células de medición: -

0,1 m … 2 m / 0,3 m … 4 m

Margen de las profundidades del agua -

0,35 m … 10 m / 1,20 m … 20 m

Número de las células de medición

(máximo): 40



Medición de la velocidad de fluidez

Margen de medición: ±10 m/s

Resolución: 1 mm/s

Precisión: ± 1% del valor medido

± 0,5 cm/s



Medición de la temperatura

Margen de medición: – 4 °C … 40 °C

Resolución: 0,01 °C

Precisión: ±0,1 °C

Baterías barco / PDA

Carga nominal: 4 Ah / 5,2 Ah

Voltaje: 12 V CC / 3,8 V CC

Tiempo de servicio: típico ≥ 24h



Comunicación de datos

Tipo: Bluetooth, Class 1

Alcance: hasta 150 m

(dependiendo de las condiciones ambientales)



Cuerpo del barco

Material: fibra de vidrio (GFRP)

Dimensiones:

957 mm x 482 mm x 255 mm

Peso: 11,1 kg



PDA

Tipo: Nomad (TimbaTec)

Dimensiones:

175 mm* x 100 mm x 50 mm

* (con antena 275 mm)

Peso: 620 g



Maletín de transporte

Dimensiones:

1.030 mm x 580 mm x 370 mm

Peso: 19,5 kg (vacío); 32 kg (completo)



Grado de protección

Barco por encima de la línea de flotación: IP 67

PDA: IP 65



Condiciones ambientales del sistema

Temperatura de servicio:

10 °C … +60 °C

Margen de temperatura del almacenaje:

40 °C … +70 °C

Sensibilidad a las vibraciones:

DIN ISO 2206 / DIN ISO 2248



Software "Qliner para Pocket PC"

Sistema operativo: Windows Mobile -

-Funciones: planificación de la medición, servicio de medición online, transmisión

de datos, conversión de datos en formato ASCII y representación de los datos



Software "Qreview" para PC

Sistema operativo: Microsoft Windows -

Funciones: tratamiento posterior de los -

datos, memorización, exportación
