FM292

Durómetro Brinell FM292 (Percusor Impact-D)

Durometro Brinell para materiales metálicos con memoria interna,
interfaz RS-232 (cable de datos para el PC y software incluido en el envío)

Durómetro Brinell portátil para comprobar la dureza superficial de materiales metálicos de un modo rápido e independiente. El durómetro Brinell proporciona los parámetros Rockwell B & C, Vickers HV, Brinell HB, Shore HS y Leeb HL. La pantalla digital externa del durómetro Brinell indica todas las funciones y valores de medición, lo que evita confusiones y fallos en la medición. Además, permite de forma sencilla situar el percusor sobre el material.

El durómetro Brinell dispone de la función estadística, una memoria interna y un interfaz para la transmisión a un PC o portátil (software y cable de conexión se incluyen en el envío). El durómetro Brinell se puede usar en cualquier posición, incluso para medir boca abajo (la posición se ajusta en el propio menú).

   - Mide las unidades de dureza comunes

   - Percusor externo con cable de 1,5 m

   - Gran rango de medición

   - Alta precisión

   - Posibilidad de efectuar la medición en cual-
     quier posición

 -Interfaz RS-232 para la transmisión de datos

  - Memoria interna (100 grupos)

  - Software y cable de datos se incluyen en el
     envío

   - Disponibles otros percusores y            adaptadores como componentes opcionales

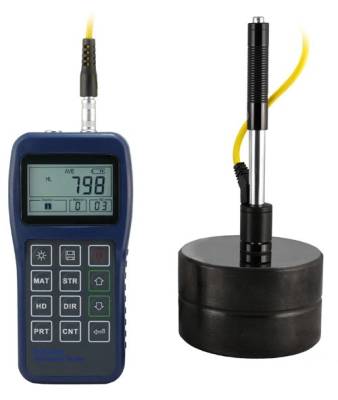

Durómetro Brinell PCE-2000 (tipo de impacto D)

Principio de medición del durómetro Brinell:
El procedimiento de medición dinámico utiliza la diferencia entre las velocidades de rebote de un pequeño cuerpo percutor. Éste es lanzado en el instrumento percutor por medio de un muelle tensado a la superficie de la pieza de metal.



El durómetro Brinell puede utilizarse para:
acero, fundición de acero, herramientas de acero moldeadas en frío, acero inoxidable, hierro fundido (fundido gris, con grafito esferoidal), aluminio, aleaciones, latón, bronce, cobre, aleaciones de forja.

Condiciones de la medición:
   - Superficie de medición mínima 10 mm x 10 mm
   - Radio de curvatura mínimo de la superficie de medición r = 30 mm sin adaptador, con
     adaptador atornillable con ranura en V el radio de curvatura mínimo es de 10 mm
   - A las piezas de trabajo de menos de 5 kg y paredes finas (<5 mm) se deben situar sobre una base compacta y antivibratoria antes de realizar de medición con el durómetro
   - Materiales de menos de 2 kg tienen que colocarse en una base sólida con pasta de
     acoplamiento
   - El peso mínimo del material es 50 g, el espesor mínimo es de 3 mm, y la profundidad de
     de dureza mínima es de 0,8 mm

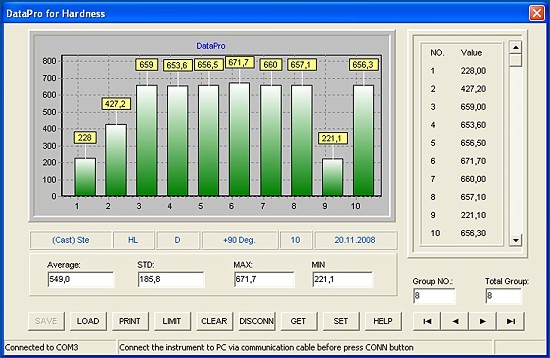

Software para archivar datos que podrá utilizar con el durómetro Brinell PCE-2000.

Como el durómetro Brinell FM292 viene equipado con una interfaz RS-232, podrá conectarlo a un PC o a un portátil para poder archivar datos. Además los datos guardados en la memoria del durómetro Brinell pueden ser transmitidos a un PC para proceder a su análisis y documentación. El software y cable de datos se incluyen en el envío.

Rangos de medición en diferentes superficies de materiales (campos con - - -  = sin medición)

Nº.

Material

HRA

HRC

HRB

HB

HSD

HV

1

Acero / acero
moldeado en frío

59,1 ...
85,8

20 ...
68,5

38,4 ...
99,6

127 ...
651

32,2 ...
99,5

83 ...
976

2

Herramientas de
aleación de acero

- - -
- - -

20,4 ...
67,1

- - -
- - -

- - -
- - -

- - -
- - -

80 ...
898

3

Acero noble

- - -
- - -

- - -
- - -

46,5 ...
101,7

85 ...
655

- - -
- - -

85 ...
802

4

Fundido gris

- - -
- - -

- - -
- - -

- - -
- - -

93 ...
334

- - -
- - -

- - -
- - -

5

Fundido
esferoidal

- - -
- - -

- - -
- - -

- - -
- - -

131 ...
387

- - -
- - -

- - -
- - -

6

Fundido de
aluminio

- - -
- - -

- - -
- - -

23,8 ...
84,6

19 ...
164

- - -
- - -

- - -
- - -

7

Latón

- - -
- - -

- - -
- - -

13,5 ...
95,3

40 ...
173

- - -
- - -

- - -
- - -

8

Bronce

- - -
- - -

- - -
- - -

- - -
- - -

60 ...
290

- - -
- - -

- - -
- - -

9

Cobre

- - -
- - -

- - -
- - -

- - -
- - -

45 ...
315

- - -
- - -

- - -
- - -

Especificaciones técnicas

Precisión

±1,0 % (para L=800, precisión de repetic.: ±6 L)

Estadística

cálculo automático del valor promedio

Interfaz

RS-232

Memoria de datos

100 grupos (valor de medición, material, ...)

Software y cable de datos

incluidos en el contenido del envío

Instrumento percutor

tipo D (externo con un cable de 1,5 m)

Máxima dureza

976 HV

Radio de la pieza de trabajo (convexo / cóncavo)

R min = 30 mm (con componente adicional también disponible con 10 mm)

Peso mínimo de la pieza de trabajo

2 kg en posición estable /
0,05 kg con pasta acopla.

Espesor mínimo de la pieza de trabajo

3 mm con pasta de acoplamiento

Penetración de temple mínima

0,8 mm

Pantalla

LCD

Alimentación

2 x baterías AA

Temperatura ambiente

0 ... 40 °C

Dimensiones

150 x 74 x 32 mm

Peso

245 g

  Contenido del envío del durometro

Contenido del envío
1 x durómetro Brinell FM292 (con RS-232 en la pantalla / con percusor tipo D, cable de 1,5 m),
1 x bloque de calibración,
1 x softwares y cable de datos,
1 x cepillo de limpieza,
1 x maletín, instrucciones de uso.

Componentes opcionales
- Adaptador de interfaz RS-232 a USB
  El envío estándar del durómetro se realiza con   el cable de datos RS-232. Si desea enviar los
  datos de la medición online o bien enviarlos  más tarde a un portátil, deberá utilizar este
  adaptador.

- Certificado de calibración ISO
  El certificado ISO contiene una calibración de laboratorio con un documento que incluye los
  valores de medición. También como control de repetición trascurrido un año.

- Adaptador para diámetros interiores y exteriores
  Para superficies cóncavas y convexas. Con estos adaptadores podrá colocar el durómetro en
  tuberías, por ejemplo.
