El sistema GNSS Spectra Precision® EPOCH® 35 utiliza tecnología GPS (Sistema de Posicionamiento Global) y GLONASS altamente precisa para aplicaciones catastrales, topográficas, de control, de replanteo y topográficas precisas de otro tipo. Al combinar estos dos servicios satelitales, el usuario dispone de la más amplia cobertura satelital posible,

lo que permite realizar observaciones en zonas donde una sola solución de satélites no produce resultados.

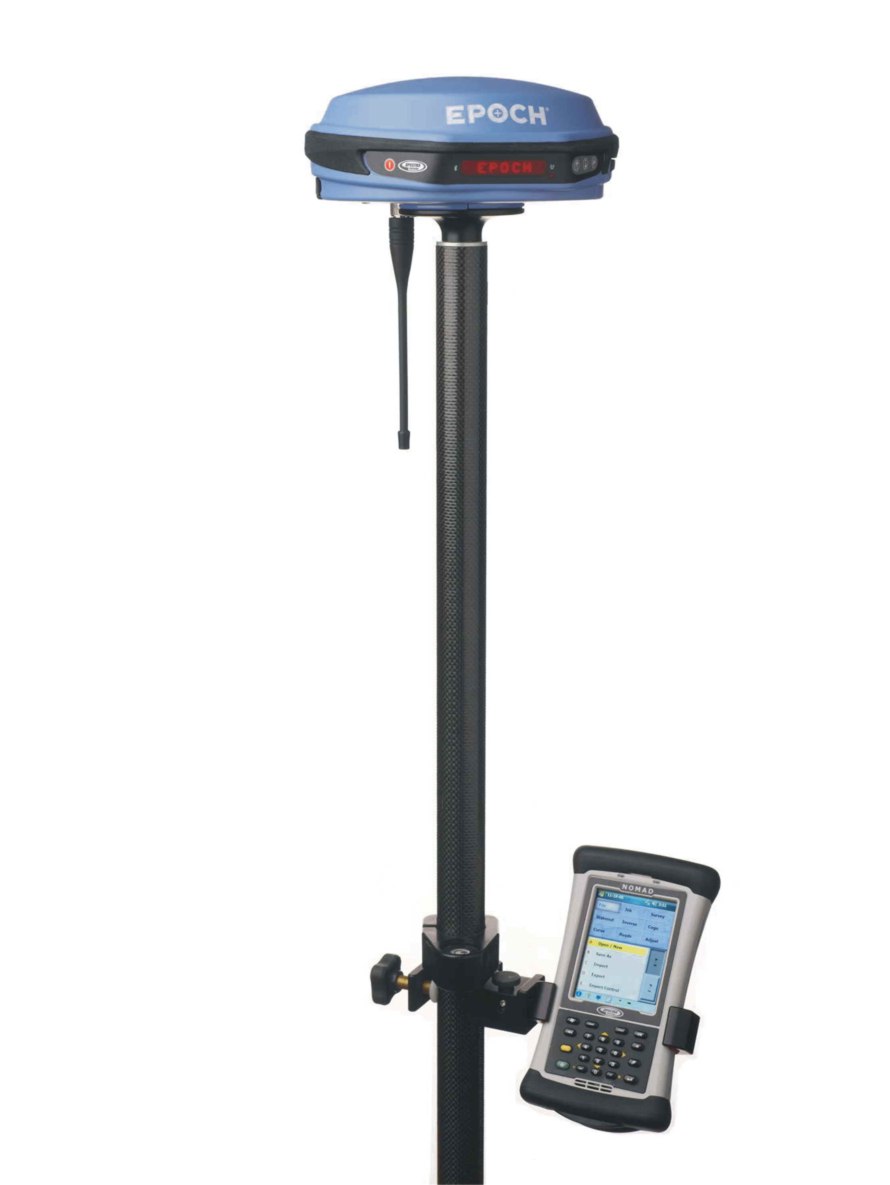

El EPOCH 35 es un sistema GNSS completo que incluye una base, un móvil, software de campo, un colector de datos y un radiomódem.

El móvil GNSS EPOCH 35 incluye capacidad Bluetooth integrada, un radio módem interno y una batería. El sistema ejecuta el software Spectra Precision Field Surveyor. Este software de campo de primer nivel funciona en los colectores de datos Spectra Precision Recon® o Nomad™.

Con una inicialización rápida y fiable, el GNSS EPOCH 35 consiste en una solución de medición que produce resultados de alta calidad en varios modos topográficos, incluyendo RTK y estático. El sistema funciona sin una línea de visión entre puntos, y puede utilizarse en cualquier tipo de condición climatológica. Al haber sido creado como un sistema

multipropósito e integrado, el GNSS EPOCH 35 ofrece una flexibilidad total.

Diseñado especialmente para topógrafos, el GNSS EPOCH 35, ligero y compacto, integra el panel de control de interfaz del usuario en una sola solución de medición potente.

Para los levantamientos RTK, el sistema base puede incluir distintos radiomódems que proporcionan un vínculo de datos de alta o baja potencia de la base al móvil. Además, el RTK en red también es compatible conectándose sencillamente a un módem de móvil

con capacidad para datos externos. Al regresar a la oficina, los topógrafos pueden utilizar el software Spectra Precision Office para el posprocesamiento y control de calidad.

Receptor GPS + GLONASS integrado de precio razonable

Panel de control de interfaz y tecnología

Bluetooth® integradas

Posicionamiento RTK en tiempo real

Posicionamiento RTK en red

Software Spectra Precision Field

Surveyor completo

Compatibilidad de todos los datos GNSS con el software

Spectra Precision Survey Office

SISTEMA GNSS

General

Cuando está conectado al colector de datos

• Frecuencia doble GPS y GLONASS (GNSS) con capacidad para RTK con precisión centimétrica

• Diseño ergonómico, ligero y compacto

• Tecnología inalámbrica Bluetooth integrada

• Indicadores de pantalla táctil en color para el rastreo de satélites, registro de datos

• Programas de aplicación, administración de datos y trabajos

• Acceso a RTK en red con GPRS

ESPECIFICACIONES TÉCNICAS

Levantamientos GNSS estáticos¹

Horizontal ±5 mm +0,5 ppm RMS

Vertical ±5 mm +1 ppm RMS

Levantamientos en tiempo real¹

Horizontal

±10 mm + 1 ppm RMS

Vertical

±20 mm + 1 ppm RMS

Inicialización

OTF (al vuelo) automática mientras se desplaza

Tiempo de inicialización

Por lo general de <30 segundos

Inicio

<60 segundos desde el encendido

<30 segundos con efemérides reciente

Posicionamiento GPS de código diferencial¹

Precisión de posicionamiento diferencial

WAAS/EGNOS

Por lo general de <5 m 3DRMS²

Medidas

• Tecnología de rastreo de satélites de baja elevación

• 14 L1, 14 L2 GPS, 12 L1, 12 L2 GLONASS, 2SBAS, WAAS/EGNOS

• NMEA-0183: AVR, GSV, HDT, VGK, VHD, ROT,GGK, GGA, GSA, ZDA, VTG,GST, PJT y PJK

• Tasa de posición de 5 Hz

Físicas

Dimensiones (Ancho x Alto x Profundidad)

Receptor GPS

19,0 cm x 7,0 cm x 20,0 cm

(7,48 pulg x 2,76 pulg x 7,87 pulg)

Peso

Base 1,0 kg (2,2 lb)

Móvil 1,1 kg (2,4 lb), radio interna, Antena UHF

Puertos

Entrada/Salida dos Lemos de 7 pines, RS-232

Antena para vínculo de datos TNC (móvil solamente)

Medioambientales

Temperatura de funcionamiento

–20 °C a +65 °C (–4 °F a +149 °F)

Temperatura de almacenamiento

–40 °C a +75 °C (–40 °F a +167 °F)

Humedad

95%, con condensación

Agua/Polvo

Cumple con el estándar IP64

Golpes y vibraciones: Ha sido probado y cumple con los siguientes estándares medioambientales:

Golpes UNE EN 60068-2-27:1993

Vibraciones MIL-STD-810F Fig 514.5C-1

Eléctricas

• Entrada de alimentación externa de 10 V DC a 15 V DC , con protección contra sobretensión en el puerto 1 y el puerto 2 (7 pines)

• Batería interna de li-ión recargable de 7,4v 2400 mAh

• Consumo de alimentación de <2,5 W, en el modo RTK con radio interna

• Tiempos de funcionamiento promedio con la batería interna:

– RTK/Estático: 5,5 horas3

Comunicaciones

Base: Vínculo de datos de posicionamiento Pacific Crest LPB o HPB, OTA 9600 bps

Transparent GMSK, RTCM 2.1, 2.2, 2.3, 3.0, CMR

Móvil: Vínculo de datos UHF de solo recepción integrado, RTCM 2.3 & 3.0, CMR, CMR+, NTRIP

1-La precisión y la fiabilidad pueden estar sujetas a anomalías tales como la trayectoria múltiple, las obstrucciones, la geometría de los satélites y las condiciones atmosféricas. Siempre sigas las prácticas topográficas recomendadas.

2-Depende del funcionamiento del sistema WAAS/EGNOS.

3-Se incluyen dos baterías.
