GP800
GeoMax dispone de una amplia gama de instrumentos topográficos: Estaciones Totales, Niveles ópticos, láser, Digitales y GPS. GeoMax es una empresa del grupo Hexagon, un grupo de tecnologías Globales con una fuerte presencia dentro del mercado de las Tecnologías de medición.

El Grupo Hexagon está formado por diversas empresas, algunas de ellas muy conocidas en el sector de la topografía y GIS, Leica Geosystems, Intergraph, Erdas, Novatel, Agatec, Mikrofyn etc.

Características a Resaltar:

Compatibilidad con distintas redes de estaciones de referencia existentes.

Aplicaciones de software incluidos

Compatibilidad con sistemas de conversión de señal GSM/Radio

Controladora con Windows OE, pantalla de alta resolución

Compatibilidad con todas las redes de telefonía existente

Equipos configurables como base o móvil indistintamente

Compatibilidad con todos los software de trazado existente en el mercado

Conexiones vía Bluetooth

Soporta emisión/recepción en diferentes formatos de correcciones

Placa integrada en Receptores construida por NOVATEL Incluye GPS / GLONASS



Con la demanda creciente de realización de tareas en el menor tiempo posible los topógrafos requieren tecnologías que les ayuden a mejorar su productividad. El GPS es una de las últimas tecnologías que han aparecido en el mercado con esta finalidad. El GPS GP800 de GeoMax permite a los topógrafos llevar la productividad hasta el máximo.



Tiempo Real GPS

El tiempo real GPS conocido por RTK GPS, proporciona a los topógrafos coordenadas con precisión centimétrica de forma instantánea para replanteos y levantamientos. Con el GPS de GeoMax es sencillo planificar la jornada sin preocuparte de las interferencias. Tan simple como estacionar y empezar a trabajar incluso a distancias de hasta 30 km de la estación de referencia.

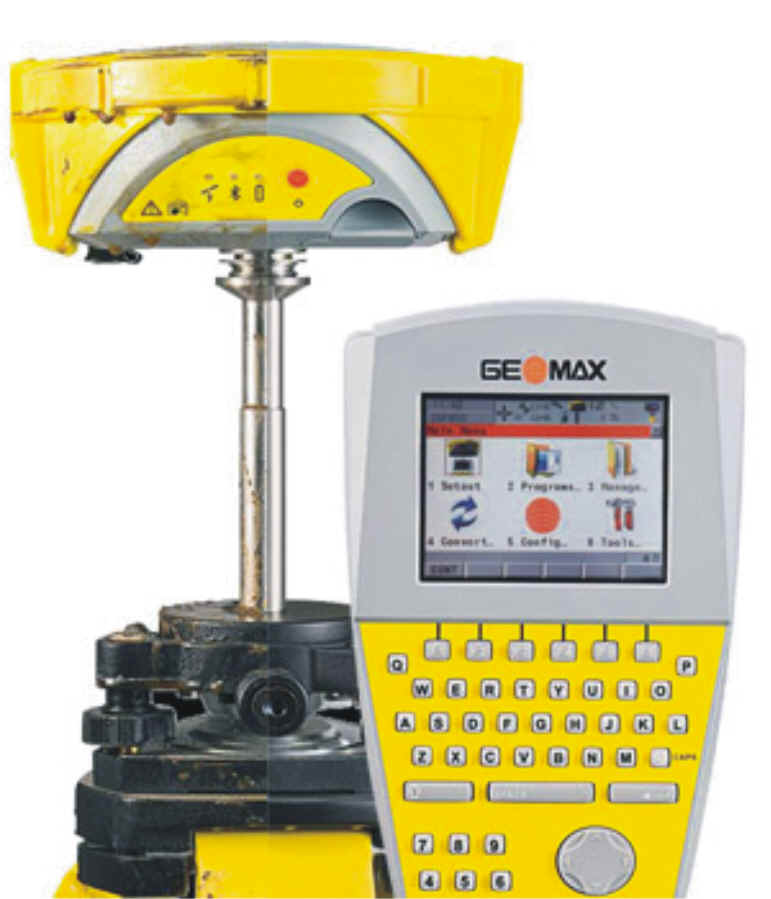

Fácil, pero potente El ZGP800 establece nuevos estándares en facilidad de uso sin comprometer la funcionalidad. Con un controlador a color con Windows CE, pantalla táctil y un sencillo manejo, los usuarios se convertirán en expertos en un tiempo record. Utilizar la nueva tecnología nunca ha sido tan fácil.

Software:

Replanteo

No importa si replanteas puntos entrados manualmente o desde la memoria interna. Un completo sistema de guiado en pantalla te permite replantear fácilmente y de forma rápida la correcta posición del punto en el campo.







Taquimétricos

Tomar puntos, líneas y áreas con facilidad, con o sin códigos o atributos adicionales es fácil y rápido. De forma inmediata puedes visualizar los datos en el mapa que aparece en la pantalla. Rapidez y facilidad de uso.







Área (3D) y volumen

Libremente mide puntos en campo, escógelos de los que tengas guardados o éntralos manualmente, no importa. Con solo una tecla, el área, el volumen y el perímetro tanto de la superficie real como la proyectada, te serán mostradas en pantalla.







Cálculos geométricos

Cálculos geométricos Te ofrecemos una solución completa de cálculos geométricos que te permite que los puntos calculados estén inmediatamente disponibles para ser replanteados. Cálculos de intersección de líneas o arcos, desplazadas, etc. Una gama completa de soluciones pensadas para ayudarte en las tareas diarias.



Línea de referencia

No importa en qué parte de la línea de referencia o del arco te encuentres replanteando puntos. Te sorprenderá la flexibilidad de que dispones. Es muy sencillo asignar paralelas o rotaciones respecto al objeto principal para poder satisfacer tus necesidades.





Calibraciones y sistemas de coordenadas

El equipo ZGP800 de GeoMax dispone de una simple aplicación para poder calibrar el sistema respecto a las coordenadas locales. Para otros proyectos avanzados donde son conocidos ciertos parámetros locales, se proporciona una aplicación que paso a paso calculará las transformaciones necesarias.



Datos técnicos

Rendimiento del equipo

Tecnología GeoMax Q-Lock

Tecnología Bluetooth ° GNSS sin cables integrada en el bastón

Capaz de trabajar con redes GNSS

Actualización de la posición cada 20Hz

72 canales

Aplicaciones incluidas/funciones

Replanteo, Taquimétrico, COGO, Línea de referencia, Calibración, Sistemas coords., dxf Importar/Exportar

Precisión Cinemáticos

Horizontal      ± 10 mm +1 ppm

Vertical      ± 20 mm + 1 ppm

Tiempo de inicialización      típicamente 15 segundos

Fiabilidad de la inicialización      típicamente >99.9

Precisión estáticos y rápido estáticos

Horizontal      ± 5 mm + 1 ppm

Vertical      ± 10 mm + 1 ppm

Precisión código diferencial

Horizontal/Vertical      típicamente ± 0.25 m

Controlador

Pantalla                      Retroiluminada en color VGA pantalla táctil. Visible de día

Sistema operativo      Windows® CE

Almacenamiento       Tarjeta de memória Compact Flash 2 Gb

                                   Sobre 16,000 horas datos L1+L2 en intervalos de 15 seg

Comunicaciones

Radio modem

Módulo de radio UHF con integración total

Puertos de comunicación Bluetooth°

Potencia de transmisión 0.5 W, 1W

Radio opcional para la referéncia de 10 W

Soporte para teléfono movil

GSM, GPRS, CDMA modems/teléfonos mediante

puerto de comunicaciones Bluetooths



Condiciones ambientales

Antena /Controlador

Temperaturas en Trabajo /Almacenamiento   -30°CN~+65°C/-40°C~+80°C

Protección contra el polvo y el agua  IP54

Humedad      hasta el 100%

Alimentación

baterías de Li-Ion internas      Li-Ion 2.2Ah 7.4V

                                               ZGP800A antena sobre 5 horas (modo RTK)

                                               ZGP8000 controlador sobre 8 horas (modo RTK)

Entrada de corriente externa 10.5to28VDC

Peso

rover RTK completo (incl. controlador, baterías,

bastón y soporte)      3.07 kg





Sistema completo

GeoMax no solo te proporciona equipos de alta productividad sino también un completo set de accesorios adecuados a tus tareas. Todo en una sola caja de transporte. GeoMax ‘trabaja cuando TU lo haces’.



Grabación de datos crudos

Con tarjetas de memoria CF de más de 1 GByte puedes grabar datos para realizar post-proceso sin límite alguno. Una vez completado el trabajo de campo, transferiremos los datos al PC para realizar el post-proceso de los datos y obtener las coordenadas precisas finales.







A prueba de todo

Con el criterio de diseño “trabaja cuando tu lo haces” los productos de GeoMax se construyen para resistir en todas las condiciones meteorológicas. Con especificaciones tan robustas, la antena ZGP800A y la controladora pueden aguantar múltiples caídas. La lluvia, hielo, nieve o el calor intenso nunca afectarán a tu GPS ZGP800.





Software para PC

Software para PC GeoMax Geo Office es un conjunto de aplicaciones preparadas para trabajar con los datos de campo. Con una gran flexibilidad y facilidad, los datos pueden ser descargados, post-procesados y preparados para el dibujo final con CAD o para entregar a tus clientes.









Calidad

Equipado con tecnología de NovAtel, el ZGP800 proporciona el máximo rendimiento. Con la tecnología Q-lock todos los satélites son seguidos con la señal más fuerte posible. Continuamente se efectúan comprobaciones para asegurar que puedes trabajar en todos los entornos, no importa cuántas veces cambies. Con un procesador multi-tarea posiciones con precisión RTK son calculadas automáticamente. No importa en qué condiciones te encuentres, puedes estar seguro que el ZGP800 “trabaja cuando tu trabajas”.



Comunicación

El GP800 integra las más modernas tecnologías de comunicación sin cables. La tecnología Bluetooth permite comunicaciones sin cables entre la antena y el controlador y facilita la conectividad con teléfonos móviles para la conexión con redes de estaciones de referencia mediante GPRS. Donde no existan estas redes, se proporcionan correcciones RTK mediante el empleo de radios UHF. Con total flexibilidad y fiabilidad GeoMax tiene la solución de comunicación que se ajusta a tus necesidades.





Componentes:

Los principales componentes necesarios para el sistema GNSS inalámbrico en tiempo real se incluyen en un solo estuche de transporte.

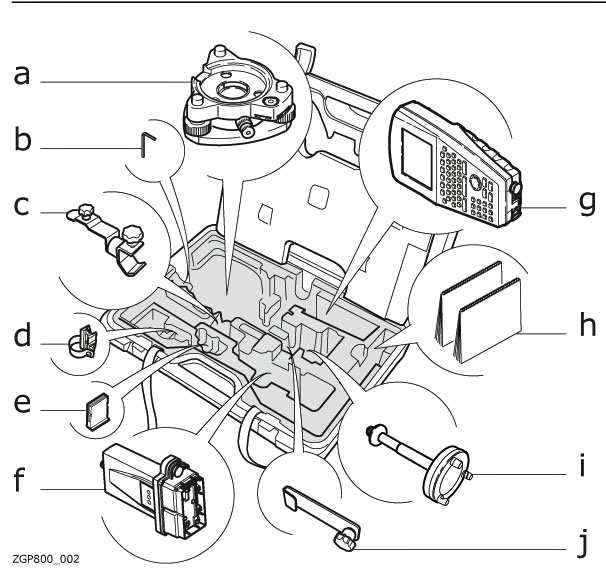

1 Estuche para GP800 y accesorios:

a) 1 Base nivelante ZTR100

b) 1 Perno de ajuste

c) 1 Soporte ZHR100

d) 1 Soporte ZHR200

e) 1 Tarjeta CompactFlash

f) 1 Radio ZRT100 BT

g) 1 ZGP800C

h) 1 Manual de empleo ZGP800

i) 1 Soporte ZCA100

j) 1 Soporte para trípode para ZGP800C

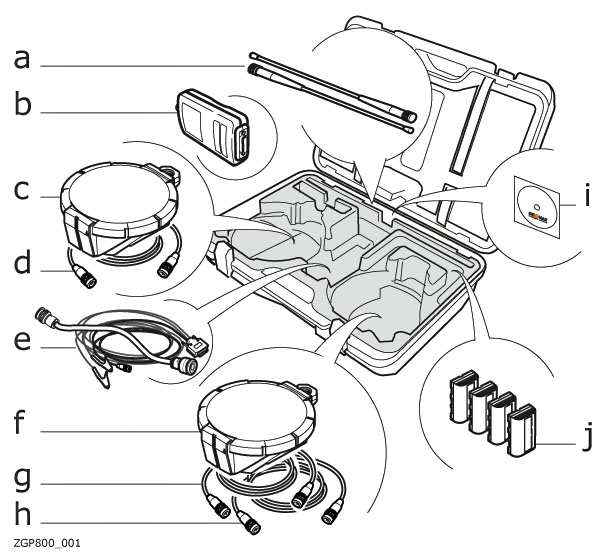

a) 1 Antenas de radio

b) 1 Radio Satel 3AS

c) 1 ZGP800A

d) 1 Cable ZDC202

e) 1 Cable en V ZDC211 y cable ZDC204

f) 1 ZGP800A

g) 1 Cable ZDC216

h) 1 Cable ZDC210

i) 1 CD ROM

j) 1 Baterías ZBA200 para ZGP800A, ZGP800C y ZRT100

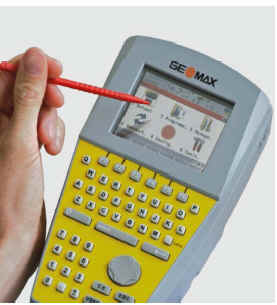

Unidad de control GP800:

Pantalla táctil con Teclado Broches inferiores para correa de sujeción Puerto HIROSE, con puerto USB integrado Abrazadera de resorte inferior



Compartimento de batería con compartimento para tarjeta CompactFlash Lápiz para pantalla táctil

Se incluyen tres puertos Bluetooth dentro del GP800C para facilitar la conectividad al ZGP800A, ZRT100 y a equipos BT externos.



aaa

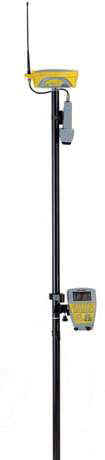

1 Jalón de 2m de fibra de carbono en dos tramos

1 Soporte para Unidad de Control GP800

1 Trípode de madera



Opcional: Soporte para Telefonía móvil GSM, GPRS, CDMA, módems…
