Sistema Básico de Control de Fraguado
Los procesos de fraguado y desencofrado, ya disponen de un sistema que nos permitirá
conocer la duración y los valores alcanzados durante el mismo, con el fin optimizar los procesos de producción sin reducir la seguridad, y dándole al control de calidad, nuevos elementos que permitan establecer parámetros que definan aún más los tiempos de cada proceso.

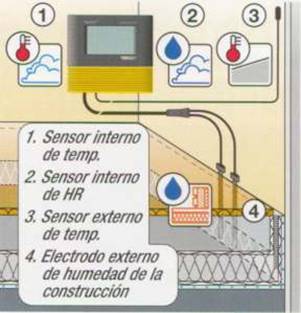

El Sistema está compuesto por el Datalogger DL 100 P es un dispositivo capaz de almacenar
cuatro variables:
- Temperatura ambiente.
- Humedad ambiente.
- Temperatura del hormigón.
- Humedad del hormigón.
Para esto, incluye dos de los sensores de temperatura y humedad en la misma unidad.
De esta forma disponemos de un equipo con indicación local de todas las variables en tiempo
Su capacidad de memoria, 240.000 datos, 60.000 por cada una de las variables, ofrecen la
posibilidad de realizar un estudio detallado del proceso, que llevado posteriormente a un
ordenador, mediante un software que se incluye con el equipo, podremos obtener listados,
gráficas, y exportación de datos para incluirlos en informes de calidad y memorias.
Este nos permitirá medir la temperatura allí donde se precise. Entre el hormigón y el encofrado, en el interior del hormigón a la profundidad que sea necesario. Con una lectura directa en el display del DL100P, podremos conocer la temperatura de fraguado de forma directa, así como visualizar su evolución de calentamiento y enfriamiento, con los datos una vez en el ordenador y visualizando las gráficas.
También se incluye el sensor para humedad en hormigón 200 ó 300:
Este sensor nos va a permitir medir la humedad del hormigón durante todo el proceso.
Se trata de dos electrodos protegidos en toda su longitud, excepto en los extremos, punto este
donde realizará la medición de las condiciones del hormigón, a la profundidad que se estime
más adecuada, teniendo dos opciones estándar 200 y
El sistema incluye el medidor portátil HMT500.
Este dispositivo nos permitirá realizar mediciones de humedad una vez se haya retirado el Datalogger DL 100 P, como seguimiento durante el tiempo que se estime oportuno.
El Sistema Básico de Control de Fraguado, se suministra completo, incluyendo:
Datalogger DL 100 P.
Sensor externo de temperatura.
Dos sensores externos de humedad para hormigón de 200 y 300 mm.
Juego de cables para la conexión al DL 100 P de los sensores externo y de humedad del hormigón.
Un indicador portátil HMT500.
Juego de cables para la conexión al HMT500 de los electrodos de humedad.
Cable de conexión USB.
Software de comunicación, configuración y gestión de los datos.
Manual de instrucciones.
Un juego de pilas para los equipos DL 100 P y HMT500.
Maletín de transporte, en versión plástica o de aluminio.
CABLE DE CONEXIÓN
Especificaciones Técnicas:
Datalogger DL 100 P:
Indicación de función y de alarma | Display | |
Canales de medición | 4 | |
Memoria de valores de medición máx. | 240.000 | |
Pulsador de inicio / parada | * | |
Interfaz de PC | USB tipo B | |
Canal de medición 1 | Sensor interno de temperatura; NTC. (Rango -20 +50) | |
Canal de medición 2 | Sensor interno de hum. Rel.; capacitivo, serie HC. (Rango 0 a 95% HR) | |
Canal de medición 3 | 3,5 mm, Sonda externa.Opcional 6 m de cable. (Rango de -20 a +50) | |
Canal de medición 4 | BNC. Conexión de electrodo externo para la medición de humedad de madera y de la construcción. | |
Temperatura (sensores internos) | Margen de medición | -20 ºC a +50 ªC |
Definición | 0,1 ºC para T: 0 a 40ºC, en otros casos 0,2 ºC | |
Temperatura (sensores externos) | v.Sensor | |
Humedad rel. (sensores internos) | Margen de medición | 0 a 95% HR ó <30 g/m³, (rige el valor pequeño), sin condensación |
Definición | 0,5 %HR | |
Humedad de material (electrodos externos) | Margen de medición | 15 a 100 Digit |
Definición | 1 Digit | |
Suministro de tensión / batería | 3,0 a 3,7 V /SL14500C (Saft), vida util aprox. 1 año con intervalo de consulta >1 min. | |
1 año con intervalo de consulta >1 min. Volumen de suministro estándar | Instrumento de medición, cable USB 1 m, CD con software e instrucciones , certificado de fábrica | |

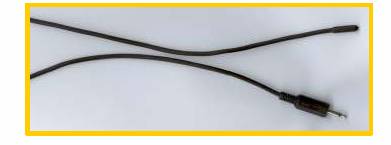

Sensor externo de temperatura:
Conexión | 3,5 mm Conjetur de |
Longitud del cable / clase de protección | 6 m /IP 65 |
Principio de medición de la temperatura | NTC |
Margen de medición de temperatura | -20 ºC a + 50 ºC |
Principio de medición de la humedad rel. | - |
Margen de medición humedad rel. | - |
Indicador portátil HMT500
Principio de medición | Resistencia |
Dimensión de los electrodos | Longitud 20mm; Diámetro: 1.5 mm |
Rango de medición para materiales construcción | 15-100 dígitos |
Rango de medida para madera | 5%.....50% |
Compensación humedad de la madera | 0ºC…….50ºC |
Condiciones de uso: | 0-50ºC/0-90%HR |
Alimentación | Pila 9V E-bolck (PP3) |
Suministro | Protector de electrodos Pila Manual de instrucciones en castellano Guía de tipos de madera de 170 páginas |
Opcional:
Kit de repuesto del Sistema Básico de Control de Fraguado:
Sensor externo de temperatura.
Un sensor (dos electrodos) externo de humedad para hormigón 200 ó 300, a definir.
Consultenos para otros Sistemas Complejos de Control de Fraguado como estructuras con un número indeterminado de canales (10,20,30, hasta 300) tanto de temperatura como de humedad, así como la transmisión de los datos de la forma mas conveniente en cada instalación como Fibra Óptica, Gprs, Gsm, Umts, Tetra, etc.
