MANÓMETRO DE COLUMNA DE LÍQUIDO INCLINADA SERIE HP

Los manómetros de columna de líquido inclinada de la serie HP, desarrollados y fabricados por KIMO, están destinados a las medidas de pequeñas variaciones de presión, depresión y presión diferencial del aire o de gases neutros.

Estos aparatos se recomiendan en particular para las medidas de sobre presión de salas blancas, quirófanos, laboratorios, locales estériles, flujos laminares, etc...

· Gran sensibilidad de medida

· Gama para muy bajas presiones

· Ajuste del cero por desplazamiento de la regleta móvil

· Nivel de burbuja integrado para el ajuste de la horizontalidad

· Entregados con un soporte PVC blanco, dos tornillos y dos tacos de fijación, dos racores 487 y un frasco de líquido AWS 10

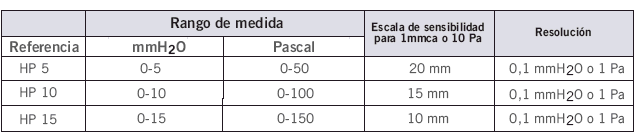

RANGO DE MEDIDAS

CARACTERÍSTICAS

Rango de trabajo aconsejado +5 a 30 ºC

Rango de trabajo posible -30 a 60 ºC

Presión estática máxima 6 bares

Cuerpo del manómetro Altuglas transparente de 20 mm de espesor

Columna de líquido totalmente perforada en la masa, ø 4 mm

Graduación Altuglas transparente. Sección 20 x 2 mm

Ajuste del punto cero por desplazamiento de la regleta graduada, carrera 12 mm. Bloqueado por tornillo moleteado, de talón niquelado.

Regulación horizontal mediante nivel de burbuja incorporado y tornillo de ajuste moleteado de latón niquelado, carrera vertical 12mm.

Líquido manométrico aceite AWS 10 rojo, densidad 0,87 a 15 ºC

Capacidad del depósito 20 ml

Conexión tubo de cristal semirrígido ø 5x8 mm, sobre racores acanulados de latón niquelado ø 6,2 mm, fileteado 1/8 gas.

Fijación mural con o sin soporte PVC blanco.

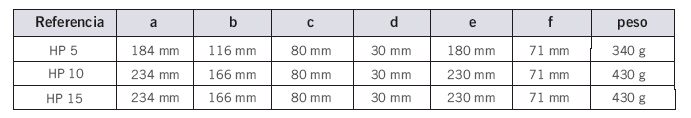

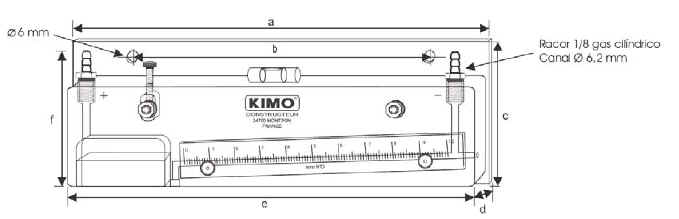

DIMENSIONES

PUESTA EN SERVICIO

Fijar el manómetro en una pared o un tabique vertical mediante dos tornillos de ø 5 como máximo. Ajustar la horizontalidad mediante el nivel de burbuja incorporado y el tornillo de ajuste moleteado. Desatornillar el racor situado en el depósito y verter lentamente el líquido manométrico hasta el punto cero de graduación. Volver a montar el racor (apretado firme pero moderado). Empalmar el manómetro con un tubo de cristal ø 5x8 mm, a la fuente de presión o de depresión que se desee controlar.

Observación

Para una medida de presión: conectar el tubo de cristal al racor de la derecha (+)
Para una medida de depresión: Conectar el tubo de cristal al racor de la izquierda (-)
Para una medida diferencial: Conectar al racor de la derecha (+) la presión más fuerte y al racor de la izquierda (-) la presión más débil

Mantenimiento

Los manómetros HP no necesitan ningún mantenimiento particular, tan sólo se recomienda cambiar una vez al año el líquido indicador.
