TUBO DE PITOT CON MANÓMETRO                                        MODO DE USO

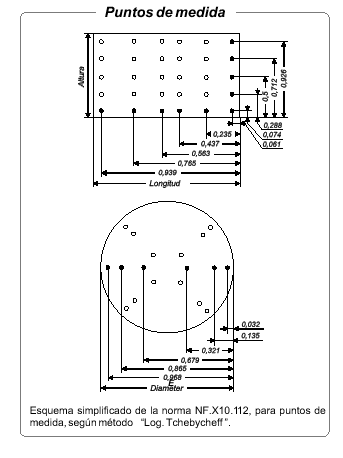

El tubo de Pitot debe introducirse perpendicular en el conducto, y tomar varios puntos de medida predeterminados (ver tabla “Puntos
de medida”).


La punta (extremo con cabeza elipsoidal) debe mantenerse paralelo apuntando al flujo.

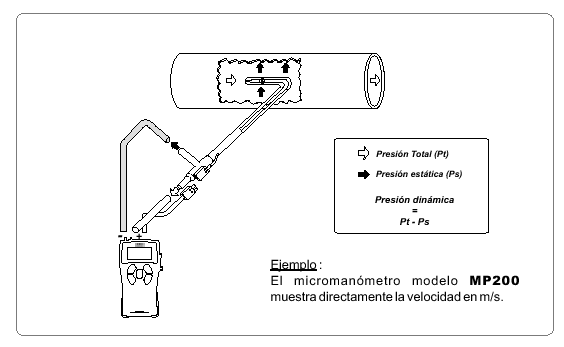

La presión total (+) tomada en la punta, debe conectarse al + del manómetro
La presión estática (-) tomada por los puntos de la cabeza, debe conectarse al - del manómetro.
El cable de conexión del termopar K debe conectarse a la entrada para sonda termopares K de los termómetros (solo en tubos de Pitot
tipo L con TC K).


En estos momentos el equipo esta mostrando la presión dinámica, que es proporcional a la velocidad.
La presión dinámica corresponde a la diferencia entre presión total y la estática : Pd = Pt - Ps
Los tubos de Pitot tipo L con TC K : permiten una lectura directa de la velocidad con o sin compensación de temperatura en los
micromanómetros de las series 200 y 300.

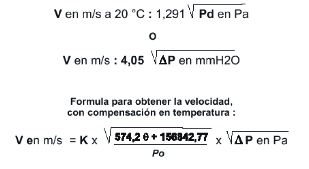

Con la presión dinámica en mm H2O o en Pa, podemos calcular la velocidad del aire en m/s, con la fórmula simplificada de BERNOULLI :
