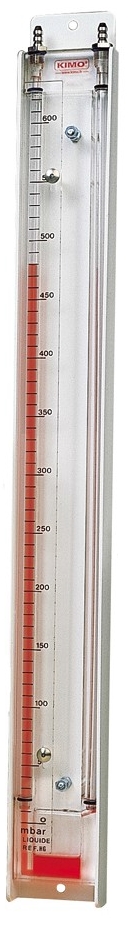

MANÓMETRO DE COLUMNA DE LÍQUIDO VERTICAL SERIE TJ
Los manómetros de columna de líquido vertical de la serie TJ, desarrollados y fabricados por KIMO, están principalmente destinados a las medidas de variaciones de presión, depresión, presión diferencial de aire o gases neutros. Los rangos de medida varían según el líquido manométrico utilizado: AWS 10, VOLT 1S, o MERCURIO. (Ver tabla a continuación).
· Columna en"J" que permite una lectura directa
· Ajuste del cero mediante desplazamiento de la regleta móvil
· Uso en puesto fijo, cualquiera que sea el líquido manométrico utilizado
· Disponible configuración transportable para los TJ con líquido VOLT 1S
· Entregados con un soporte PVC blanco, dos tornillos y dos tacos de fijación, dos racores 487

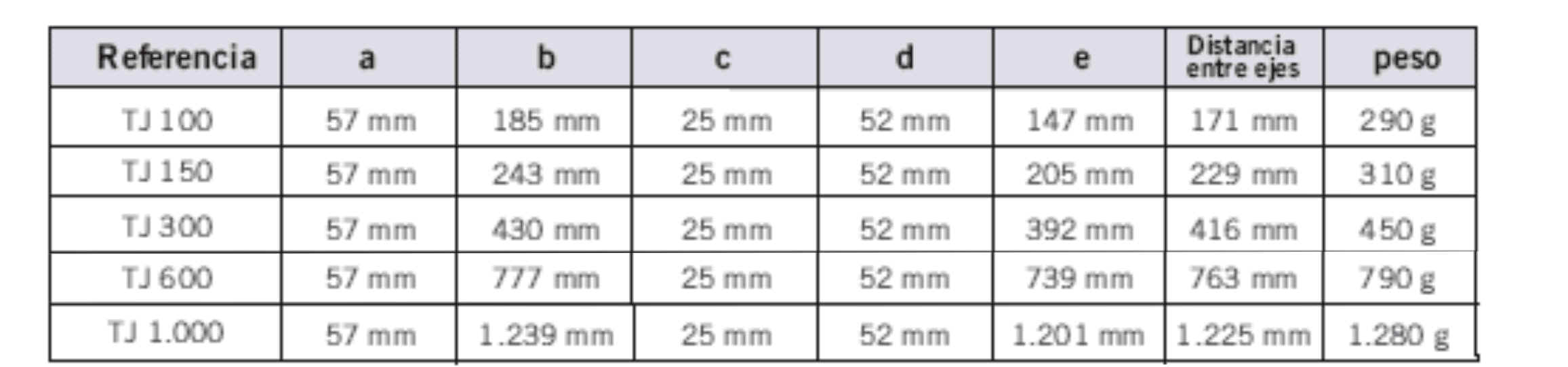

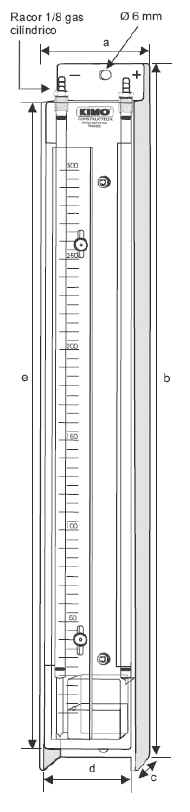

CARACTERÍSTICAS
Rango de trabajo aconsejado +5 a 30 ºC
Rango de trabajo posible -30 a 60 ºC
Presión estática máxima 6 bares
Cuerpo del manómetro Altuglas transparente de 15 mm de espesor
Columna de líquido tubo ø 4 mm de Altuglas extrusionado
Regleta graduada Altuglas transparente. Sección 23 x 3 mm
Ajuste del punto cero por desplazamiento de la regleta graduada, carrera 15 mm. Bloqueo por tornillo moleteado, en latón niquelado
Capacidad del deposito 20 ml
Conexión tubo de cristal semirigido ø 5,8 mm, sobre racores acanulados de latón niquelado (para manómetros de líquido AWS 10 o VOLT 1S) o de delrin (para manómetros de mercurio) ø 6,2 mm, fileteado 1/8 gas
Fijación mural con o sin soporte PVC blanco Fijar el manómetro en una pared o un tabique mediante dos tornillos ø 5 mm como máximo. Desatornillar el racor izquierdo y verter lentamente el líquido manométrico hasta el punto cero de la graduación. Volver a montar el racor (apretado firme pero moderado). Empalar el manométro con tubo de cristal ø 5x8 en la fuente de presión o de depresión que se desee controlar.
PUESTA EN SERVICIO
Observación:
· Para una medida de presión: conectar el tubo de cristal al racor de la derecha (+)
· Para una medida de depresión: Conectar el tubo de cristal al racor de la izquierda (-)
· Para una medida diferencial: Conectar al racor de la derecha (+) la presión más fuerte y al racor de la izquierda (-) la presión más débil
Mantenimiento
Los manómetros TJ no necesitan ningún mantenimiento particular, tan sólo se recomienda cambiar una vez al año el líquido indicador.
