CÓMO TOMAR MEDIDAS DE

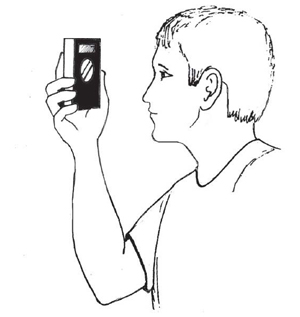

Nuestros metros Quantum ofrece una buena precisión a un costo bajo, pero el usuario debe ser consciente de las posibles fuentes de error. El mayor error generalmente es causado por los pequeños cambios en la posición del medidor. El sensor en la parte superior del medidor debe ser exactamente horizontal para la medición más exacta. La posición correcta para hacer una medición se muestra a la derecha.

UTILIZACIÓN DEL MEDIDOR

1. Gire el dial a la posición "ON".

2. Sostenga el medidor de manera que la superficie del sensor en la parte superior es horizontal.

3. Sostenga el medidor de nivel de los ojos para evitar el sombreado del sensor con la cabeza.

      4. El número en la pantalla es la FPP con unidades de mol m^-2 s^-1.

Consúltenos para una discusión acerca de las unidades de la PPF y conversiones a distintas unidades.

5. Encienda el medidor después de su utilización para conservar la energía de la batería.

RESPUESTA DEL SENSOR

Respuesta espectral. Un sensor cuántico ideal sería poner igual énfasis en todos los fotones entre 400 y 700 nm y que excluye los fotones por encima y por debajo de estas longitudes de onda. La respuesta del sensor de tal se muestra en el gráfico adyacente a continuación. El modo más exacto para medir esta radiación es con un espectrorradiómetro, que cuesta más de $ 15.000. Sin embargo, los contadores de Quantum que se aproximan a la respuesta ideal con los filtros están disponibles comercialmente para el 10% de esta. Estos medidores tienen una precisión de alrededor de ± 3% para fuentes de luz comunes.

La respuesta espectral de los sensores utilizados en Medidores de Quantum y el sensor de Quantum se muestra a la derecha. Como la figura indica, el sensor subestima las longitudes de onda de 400 a 500 nm (luz azul), sobrestima la longitud de onda 550-650 (amarillo y naranja claro), y tiene poca sensibilidad por encima de 650 nm (luz roja). Afortunadamente, las fuentes de luz comunes son mezclas de colores y los errores espectrales compensarse entre sí. El sensor mide la luz verde (500-550 nm) con precisión, por lo que puede ser utilizado para medir la radiación en el interior y en la parte inferior de las cubiertas vegetales.

Debido a que la respuesta espectral del sensor y la salida espectral de las lámparas eléctricas es constante, los errores en diferentes tipos de lámparas se pueden calcular.

Este medidor está calibrado, ya sea para la luz solar o lámparas eléctricas. Los errores en virtud de otras fuentes de luz se muestran a continuación:

Respuesta del coseno

Parte de la radiación entra en un sensor en ángulo bajo se refleja, lo que hace que la lectura sea menor de lo que debería ser. Para corregir en parte este problema, los sensores son a menudo encerrado en un cilindro negro con un disco pequeño translúcida planteadas en la parte superior. Esta coseno corregido cabeza ayuda a captar la radiación en ángulos bajos. El sensor utilizado es el coseno corregida en el que lo rodea con una junta de espuma densa que bloquea la radiación en ángulos muy bajos. Un pequeño espacio entre el borde del sensor y la junta permite que la cantidad correcta de radiación de ángulo bajo para ser capturados por el sensor. El error de coseno para aplicaciones típicas es menor del 1%.

RESPUESTA EN TEMPERATURA

Aumento de la temperatura aumenta la producción de sensores de la mayoría de la radiación. Este medidor ha sido calibrado a 20 ° C. Se lee el 0,6% de baja a 10 ° C y el 0,8% de alta a 30 ° C. Este error de temperatura es insignificante para la mayoría de las aplicaciones.

ESTABILIDAD A LARGO PLAZO

La salida de todos los sensores de radiación tiende a disminuir con el tiempo a medida que el detector. Nuestra experiencia indica que la disminución media del sensor de este medidor es de aproximadamente 1% al 2% por año. Se recomienda la devolución del metro de recalibración cada 3 años.

CALIBRACIÓN

El medidor Quantum incluye un potenciómetro que se puede utilizar para cambiar la calibración.
Póngase en contacto con su distribuidor si desea que el contador de recalibrado.
No intente recalibración sin un patrón de radiación.

RESULTADOS A LARGO PLAZO

Comenzamos un estudio en agosto de 1997 para medir la estabilidad a largo plazo y de la deriva sensores sensor cuántico, piranómetros y sensores de rayos UV. La gráfica de la derecha es parte de los datos comparando nuestros Quantum
sensores con la media de 5 de Li-cor sensores cuántica.

ESPECIFICACIONES
