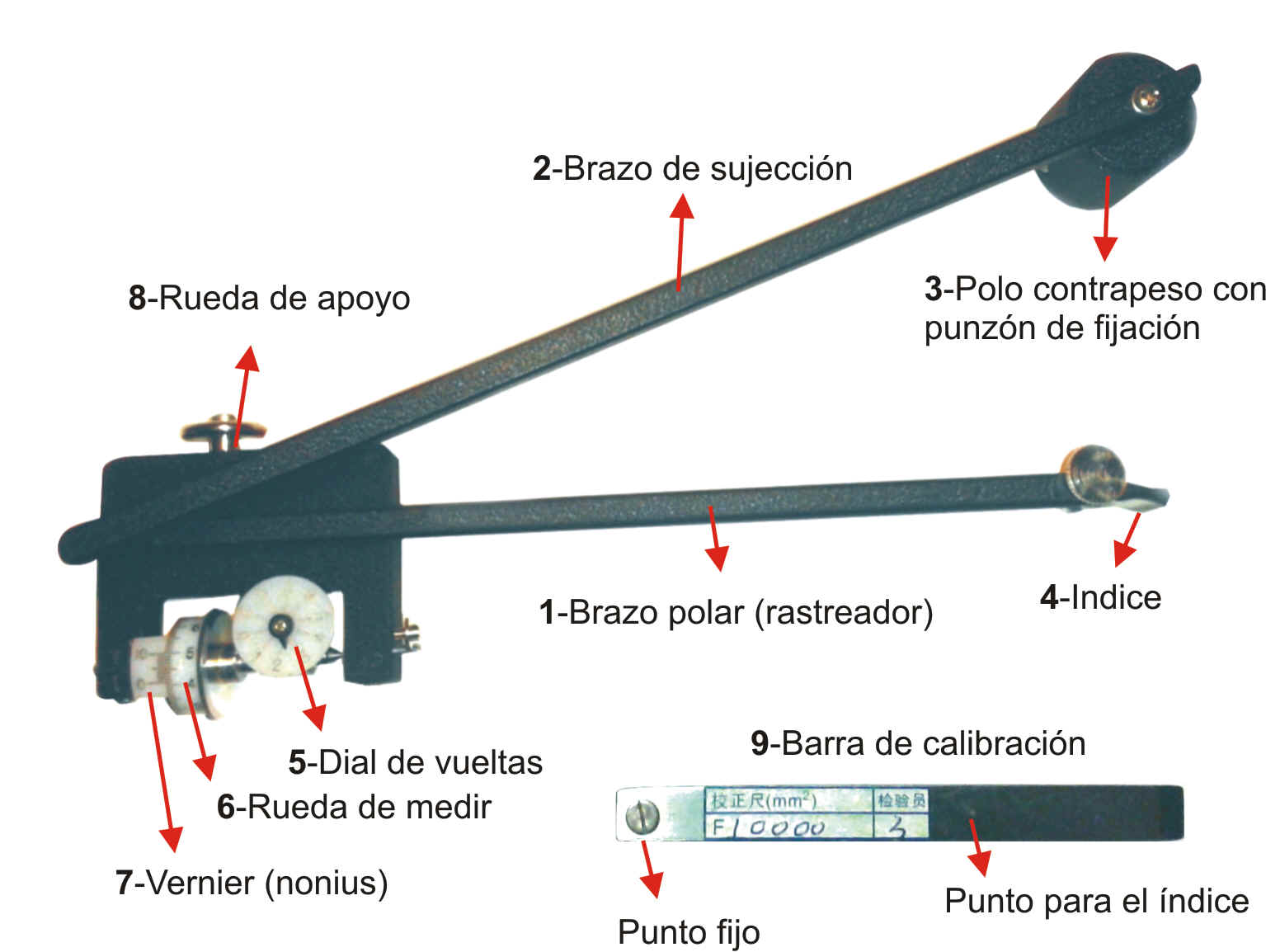

1- Brazo rastreador
2- Brazo de sujección
3- Polo
4- Indice para recorrido
5- Dial marcador de vueltas
6- Rueda medidora
7- Vernier
8- Rueda de apoyo
9- Barra de calibración

Es un instrumento de tamaño pequeño y de muy alta precisión usado para evaluar el área plana.
Podemos medir áreas de diferentes contornos e irregularidades.

MEDICIONES
Poner la tabla de dibujo horizontal, el papel de dibujo debe ser estirado y fijado a la misma.
Ubique el Polo de tal manera que forme un ángulo de 90° con el brazo trazador.

Revisar que el contorno de la figura pueda ser trazado o no. Si no se puede, reubicar el Polo.
Como se explico anteriormente, formar un ángulo de 90° con la figura lo cual es conveniente, a los fines de no interrumpir el trabajo de la rueda medidora.

La parte de la rueda que toca el papel se encuentra estriada para evitar su resbalamiento.
Estas estrías en contacto con el papel, hacen girar la rueda medidora por lo tanto el mejor papel para el dibujo es alguno no muy liso.

Entonces, si es posible, ponga el papel de dibujo el área donde la rueda medidora se mueve para obtener una evaluación estable y precisa.
Trace el contorno de la figura con la mayor exactitud posible moviéndose en el sentido de las agujas del reloj.

Tome la primera medida en el punto de partida, recorra la figura con el índice hasta llegar al punto de inicio y efectúe la 2ª lectura
La diferencia entre estas dos lecturas multiplicadas por el coeficiente de escala nos da el área deseada.

Las lecturas vienen dadas por un nº de 4 dígitos, unidad de mil en el dial de vueltas(5), centenas y decenas en la rueda medidora(6) y unidades en el vernier o nonius (7).

Prueba: Realizando un círculo con la barra de calibración(9) la diferencia de lecturas inicial y final equivale a 1000 mm ²

Coeficiente multiplicador para diferentes escalas.

E 1/50 - 0,025
E 1/100 - 0,1
E 1/300 - 0,9
E 1/500 - 2,5
E 1/1000 - 10
E 1/2000 - 40
E 1/2500 - 62,5
