PLATAFORMAS NIVELANTES                                                                                                 REF: PN050

Plataforma de centrado para anclaje en bases o hitos de hormigón

La placa de montaje del equipo está atornillada. Recomendamos que los pernos instalarlos tan profundamente que la tapa sobresalga sólo por encima de la parte superior de los pilares.

La placa de latón que tiene un diámetro de 160 mm y 20 mm de espesor se desenrosca después de la medición y puede utilizarse en cualquier otro lugar. Solamente los pernos de columna permanecen en el bloque de hormigón.

Estos pernos de columna se diseñan intencionalmente de modo que las personas no autorizadas no puedan sin una herramienta especial quitar la tapa de los pernos. El tornillo de dos agujeros es clave para abrir la tapa, por lo tanto, es imprescindible. Acero inoxidable especial, bruñido.

Referencias para pedidos:
PN050A: Base movil con tornillo 5/8 para usarse con los tornillos
PN050B: Clavo para hormigonar para usarse con la base movil PN050A, incluye tapon de protección
PN050C: Llave para usarse con la tapa de protección del PN050B, para poder abrir o cerrar.
PN050: Plataforma de centrado para anclaje en bases o hitos de hormigón. Incluye sujección a hormigón y tapa de rosca con llave específica. (PN050A+PN050B+PN050C)

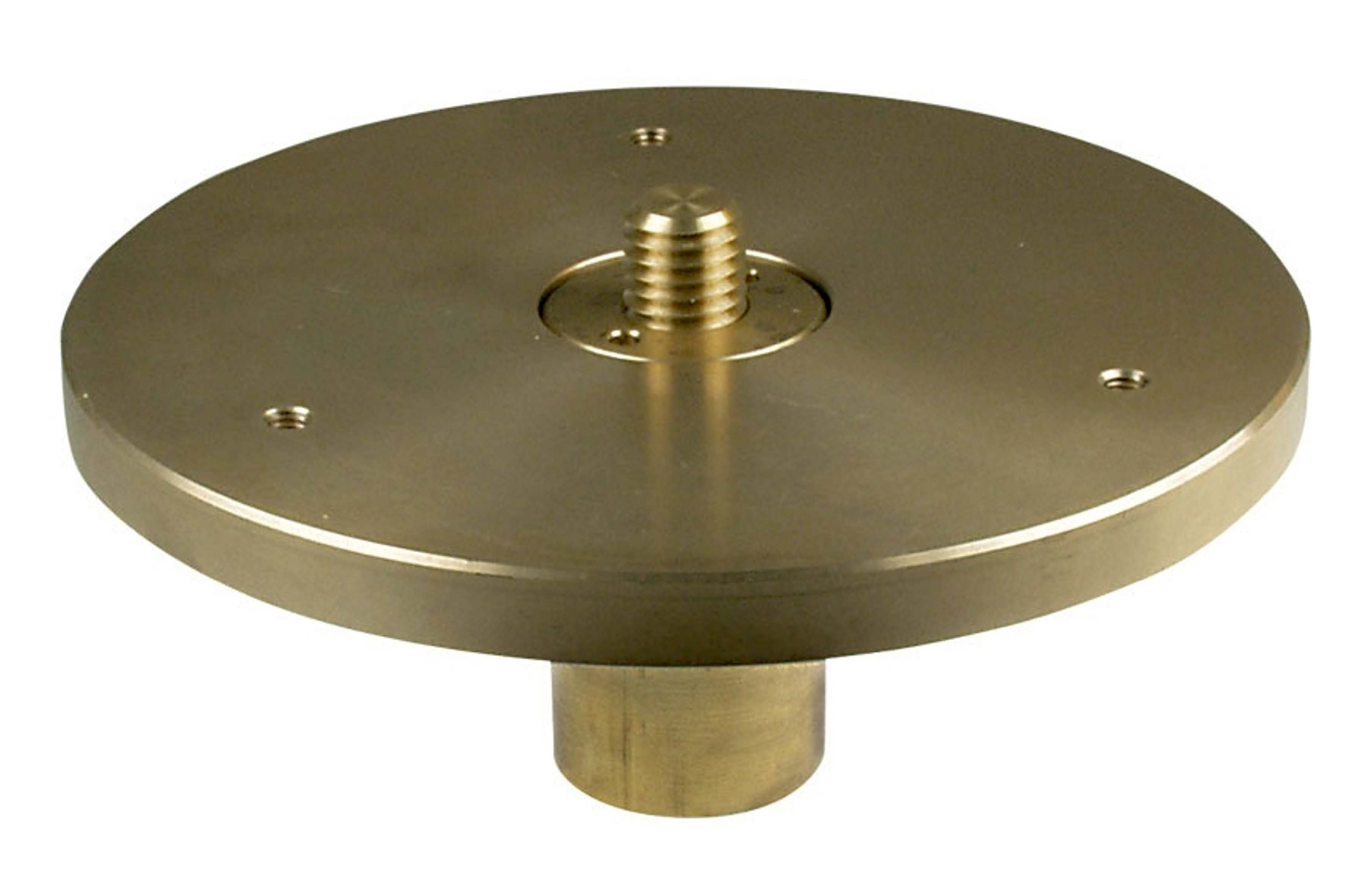

PN050A

Plataforma de centrado para anclaje en bases o hitos de hormigón

PN050B

Plataforma de centrado para anclaje en bases o hitos de hormigón

PN050C

Plataforma de centrado para anclaje en bases o hitos de hormigón
