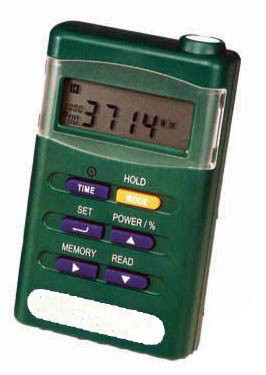

RD009 Radiómetro Mac-Solar

Medidor con sensor integrado que determina el rendimiento energético en sistemas fotovoltaicos / también sirve para la búsqueda de una ubicación óptima para nuevas instalaciones

El medidor de radiación para energía solar es el instrumento óptimo para ingenieros solares, arquitectos y aficionados a la ingeniería solar. Con este medidor de radiación determina la potencia solar. Otros datos nominales (corriente, tensión, etc.) se pueden detectar de forma paralela con un medidor separado (multímetro con registrador de datos). Esto permite hacer una declaración sobre la instalación y la interpretación del dispositivo fotovoltaico. La medición de la intensidad de luz se efectúa a través de una célula solar de silicio monocristalina. El procesador integrado en el medidor de radiación de energía solar se encarga de una corrección automática para mantener la precisión base después de la calibración de cada aparato en el simulador solar. El parámetro más importante Ptot (en W/m²) se puede leer directamente en pantalla. Los valores contenidos en la memoria interna (32.000 valores de medición) se pueden transmitir al ordenador con la ayuda del software y a través del puerto de serie. Este medidor de radiación de energía solar está concebido también para el uso en exteriores y posee una carcasa de plástico resistente a la intemperie. Sus dimensiones compactas permiten un uso confortable.

  • Permite realizar mediciones in situ de la generación de energía solar y la insolación Ptot

  • Permite efectuar  mediciones prolonga-das gracias a la memoria interna (32.000 valores)

  • Se incluye en el envío un software de transmisión y análisis (en inglés con instrucciones de uso español)

  • Posibilita una medición solar comparativa

  • Función mín. / máx. / Data-Hold

  • Alimentación a través de 4 baterías Ion-Litio (duración aprox. de 16 días en uso continuo)


Ejemplos de empleo típicos

1. Medición solar directa in situ
Con el medidor de radiación se puede efectuar una medición directa de energía en una posición definida. Estos valores de medición sirven también para verificar el grado de eficacia de módulos o instalaciones fotovoltaicas.

2. Simulación de temperatura, potencia, tensión y corriente de los módulos fotovoltaicos

3. Mediciones prolongadas
Se ha equipado el medidor con un registrador interno para mediciones.

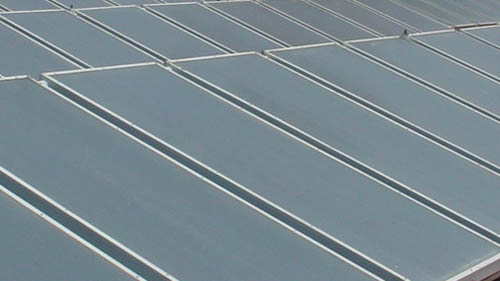

Panel de celulas fotovoltaicas.

Radiación solar
El medidor de radiación reconoce la radiación solar completa, es decir, tanto la radiación directa como la radiación solar difusa en la atmósfera. La mayor parte de la radiación solar que refleja en la superficie de la tierra se encuentra en la parte infrarroja visible del espectro electromagnético, ya que la radiación ultravioleta es absorbida por la atmósfera. La radiación solar varía a lo largo del año, pues el ángulo incidente de la luz solar en el verano es mayor que en invierno y los rayos inciden en verano de forma más directa sobre la superficie terrestre.

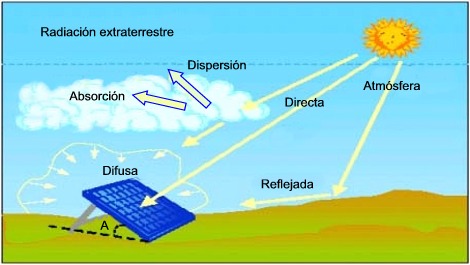

Esquema de la radiación solar directa como la radiación difusa en la atmósfera.



Especificaciones técnicas
Resolución

1 W/m2

Precisión

±10 W/m² o ±5 %
(válido el valor más alto)

Rango espectral400 ... 1100 nm
Memoria32.000 valores de medición
Cuota de mediciónregulable
Transmisión de datospuerto de serie RS-232
PantallaLCD
Rango de temperatura ambiental0 ... +50 ºC
Humedad máxima<80 % H.r.
Alimentación4 x baterías de 1,5 V Ion-Litio
(en uso continuo aprox. 16 días)
Dimensiones111 x 64 x 34 mm
Peso165 g

Contenido del envío
1 x medidor de radiación de energía solar con memoria interna RD009, 1 x sensor interno, 1 x cable para RD009, 1 x software, 4 x batería, 1 x maletín, instrucciones de uso



OPCIONALES

Trípode-RD009A Es recomendable montar el medidor de radiación sobre un trípode y posicionarlo para realizan grabaciones de larga duración. En el envío del medidor de radiación solar incluye un mini trípode para usarlo sobre una mesa. El trípode opcional es un trípode de tamaño mayor.





RD009B
Multímetro con memoria

Adicionalmente al medidor de energía solar puede medir a través del multímetro la tensión, la corriente, etc. Con los datos de ambos medidores podrá efectuar los cálculos necesarios para poder realizar una interpretación de una instalación fotovoltaica.

                          + info
