Mediciones y replanteos con GPS
Esta aplicación, instalada en un PC de bolsillo, facilita al usuario la elaboración de trabajos topográficos de toma de datos y replanteo con una amplia gama de receptores GPS, tanto los monofrecuencia y bifrecuencia como los submétricos, conectado a través de un cable serie o mediante comunicación inalámbrica Bluetooth. También soporta conexión a sistemas de referencia virtuales a través de GSM/GPRS. El programa incluye todas las opciones necesarias para los trabajos de mediciones y replanteos tradicionales.
Esta aplicación, instalada en un PC de bolsillo, facilita al usuario la elaboración de trabajos topográficos de toma de datos y replanteo con una amplia gama de receptores GPS, tanto los monofrecuencia y bifrecuencia como los submétricos, conectado a través de un cable serie o mediante comunicación inalámbrica Bluetooth. También soporta conexión a sistemas de referencia virtuales a través de GSM/GPRS. El programa incluye todas las opciones necesarias para los trabajos de mediciones y replanteos tradicionales.
Control del GPS
Pueden configurarse los parámetros más importantes de los receptores GPS, sin necesidad de software adicional. Incluye configuraciones predefinidas para los diferentes modelos, de forma que su uso es sencillo y potente a la vez. Se puede especificar el modo de operación (base o móvil, tiempo real, estático y cinemático), así como definir estilos de trabajo personalizables.
Los estilos de trabajo permiten especificar las características de la antena a emplear, la configuración de la radio, el protocolo de tiempo real, y opciones tan avanzadas como el uso de la constelación GLONASS, la reducción Multipath y el Coop-Tracking. También se controlan entre otros parámetros el número de épocas, las precisiones deseadas, los modos de posición válidos y la grabación para postproceso.
En todo momento se muestra información sobre la calidad de la posición, precisión horizontal y vertical estimada, número de satélites usados y detectados, estado de las baterías, indicador de recepción de la radio, etc.
Además se puede obtener información detallada de la posición actual con coordenadas geodésicas, geocéntricas o proyectadas (UTM, TM ó Lambert), y gráficos en tiempo real de la constelación de satélites, diagrama de señal/ruido e información sobre la calidad del enlace de radio, distancia a la base, porcentaje de ambigüedades resueltas, etc.
Sistemas de Coordenadas
El programa incluye un nuevo módulo de geodesia basado en la librería de proyecciones cartográficas PROJ.4 y una base de datos geodésicos, organizada por países, publicada por la OGP (The International Association of Oil & Gas producers, anteriormente EPSG). Permite trabajar en cualquier parte del mundo con distintos sistemas de proyección, como son UTM, Transverse Mercator y Lambert Conic Conformal (1 y 2 paralelos).
También se permite crear sistemas de coordenadas personalizados de distintas dimensiones (2D, 3D y 2D + 1D) a partir de pares de coordenadas origen y destino o introduciendo manualmente los parámetros de transformación procedentes de informes de ajuste de proyectos existentes. Ofrece la posibilidad de crear un informe detallado en formato HTML.
Se incluyen también las transformaciones de datums más empleadas, de 3 y 7 parámetros y las basadas en rejillas con formato NTv2, así como los geoides más comunes, pudiendo añadir fácilmente nuevos parámetros.
Los sistemas de referencia de coordenadas globales y locales son compatibles con MDT 6, por lo que pueden ser definidos en PC y transferidos al dispositivo móvil o viceversa.
Levantamiento
La aplicación dispone de diversas modalidades para la toma de datos con GPS: manual, punto a punto, continuo por distancia, tiempo o desnivel, perfil longitudinal, estático y cinemático. En cada punto se puede indicar la altura de antena y el código, y se controla la calidad de la posición obtenida, las desviaciones y los modos de posición.
Mediante una tecla se conmuta a modo gráfico en el que se muestran los puntos con sus números, cotas o códigos, así como las uniones de puntos basadas en la base de datos de códigos.
En colectores de datos con cámara incorporada se permite capturar imágenes y asociarlas a los puntos grabados.
Replanteo
El programa ofrece numerosas opciones para el replanteo de puntos y construcciones geométricas con líneas y círculos. Los diálogos indican claramente la posición actual y la del objetivo, permitiendo orientar con respecto al Norte, una base conocida, el último punto almacenado, el movimiento o el Sol. Un sistema de voz artificial además orienta opcionalmente al usuario sobre la cercanía del objetivo.
Los puntos a replantear se pueden seleccionar gráficamente o de un fichero de bases o puntos. También existen opciones para replantear mallas rectangulares o por el método del tresbolillo.
Un sistema de voz artificial además orienta opcionalmente al usuario sobre la cercanía del objetivo.

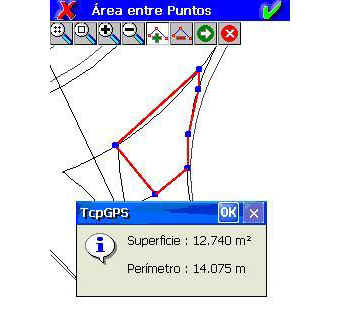

El programa ofrece la posibilidad de calcular distancias y áreas entre puntos, analizar un punto sobre un modelo digital, hallar intersecciones entre rectas y/o círculos, usar la calculadora geodésica, generar una malla de puntos, etc.
La aplicación trabaja con ficheros ASCII en formato compatible con TCP – Modelo Digital del Terreno. Todos los datos entre el PC y el dispositivo móvil se transmiten de forma muy sencilla usando Microsoft ActiveSync/Windows Mobile Device Center..
Cada proyecto puede contener archivos de bases, puntos, perfil longitudinal y superficies.
Además puede cargarse como fondo, cartografía en DXF o Shape, o bien imágenes georreferenciadas en formatos JPG, ECW o JPEG 2000. Si se dispone de conexión a Internet, es posible añadir servicios WMS (Web Map Services) de fuentes de datos oficiales.
Dispositivos Soportados
Dispositivos con procesador ARM y sistema operativo Windows CE/Mobile v.4.2 o superior
Topcon: Map-R, GB500, GB1000, Hiper+, HiperPro, GR-3, Legacy E, Legacy H, Hiper GD, Hiper GGD, GMS-2, GRS-1, Hiper II
Geomax: ZGP800
Javad: Maxor, Triumph-1, Alpha, Sigma, GISmore
Leica: SmartRover, GPS 900, GS10/15
Novatel: Propak-LB, Propak-G2
Thales: Z-Max, Z-FX, Scorpio
Sokkia: GRX1
Stonex: S9
Trimble: 4700, 4800, 5700, 5800, Rx
Nota: No todas las prestaciones de la aplicación están disponibles para todos los dispositivos y receptores.
Toma de Datos en modo Dibujo
Toma de Datos Continua

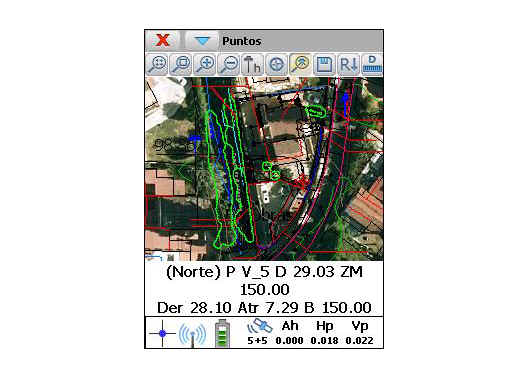

Replanteo de Puntos. Visualización de imágenes

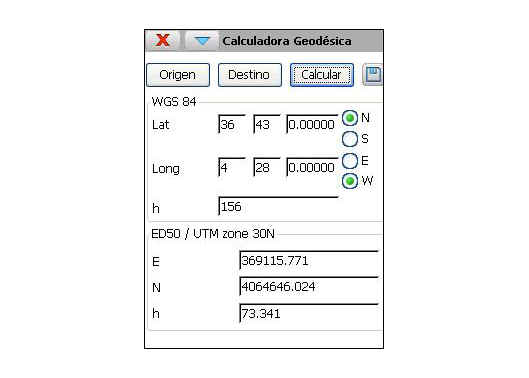

Calculadora Geodésica

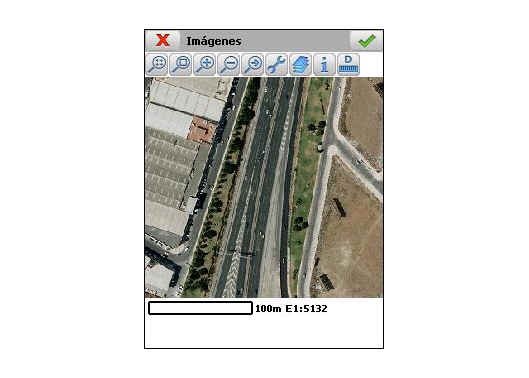

Visualización de imágenes georeferenciadas

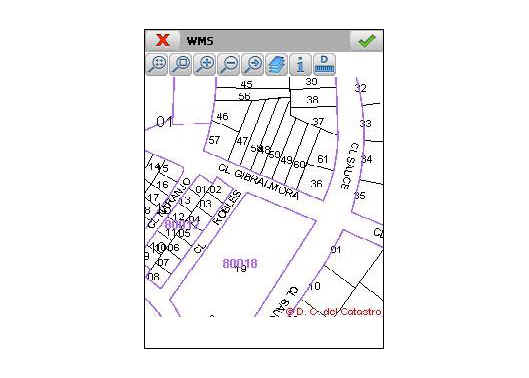

Conexión con servidores WMS
Intersección entre círculos

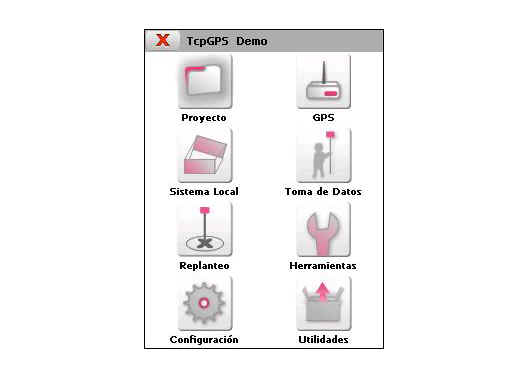

TcpGps. Opciones del software

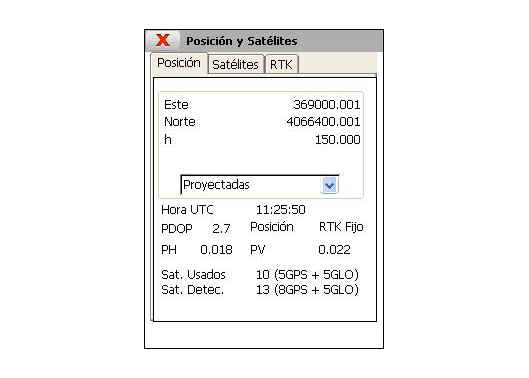

Posición y satélites
