Software de topografía para el cálculo y gestión de observaciones de estación total
El módulo de Topografía es adecuado para gestionar observaciones de aparatos topográficos, calcular coordenadas de puntos, compensar poligonales y redes, así como realizar transformaciones de coordenadas.
Módulo de Topografía
Esta versión incorpora nuevas funciones para el trabajo con diferentes sistemas de coordenadas, incluyendo soporte de múltiples elipsoides, transformaciones de datums, proyecciones y geoides, incluyendo los específicos de comunidades autónomas.
Integración de la base de datos de parámetros geodésicos de la OGP (International Association of Oil & Gas Producers. formada en 2005 por la absorción del EPSG - European Petroleum Survey Group), que integra cientos de sistemas de coordenadas y transformaciones de datums geodésicos y verticales de todas las regiones alrededor del mundo.
Integración de la librería de proyecciones cartográficas PROJ.4.
Además incluye una potente calculadora geodésica, muy útil para las transformaciones más habituales, tales como la conversión de ED-50 a ETRS-89, etc.
Conversión de la mayoría de los ficheros de estaciones totales y libretas electrónicas del mercado. Distinción configurable entre puntos y estaciones a partir de su número, código, prefijo o automática. Editor posterior a la conversión para identificar y marcar lecturas inválidas, repetidas, de círculo inverso, etc.
Proceso, cálculo y dibujo de estaciones y puntos topográficos. Cálculo de estaciones por procedimiento de radiación, bisección inversa, intersecciones directas e inversas y nivelación.
Corrección automática de desorientaciones de observaciones recíprocas y errores angulares de instrumento (azimutal y cenital) en observaciones círculo directo-inverso.
Compensación en cálculo de distancias y desniveles medios con información de errores, con aplicación de éstos a lecturas a puntos radiados. Corrección opcional en distancia atmosférica, por refracción y esfericidad, con reducción de las distancias al horizonte, nivel del mar y reducción al elipsoide.
Compensación de poligonales (cerradas, abiertas y atadas a uno o más puntos fijos) y mallas usando ángulos, distancias o ambos, por mínimos cuadrados, proporcional a X e Y, proporcional a la distancias, regla de Crandall o giro y homotecia.
Entrada de datos manual en modo taquímetro, teodolito-distanciómetro o estación total definible por el usuario, eligiendo distancia horizontal o geométrica, ángulo vertical o desnivel, etc.
Transformaciones de coordenadas y clasificación según su dimensión:
- 2D: Traslaciones XY, Helmert 4 parámetros, Afín y Proyectiva.
- 3D: Traslaciones XYZ y Helmert 7 parámetros.
- 2D+1D: Helmert 4 parámetros + Desplazamiento Z y Helmert 4 parámetros + Desplazamiento Z y Pendientes en XY.
Creación de transformaciones por parámetros y por puntos, con entrada manual y de fichero.
Nuevo formato de informe HTML.
Integración de calibraciones y ficheros de datos con la aplicación TcpGPS.
Requisitos
- CAD:
- AutoCAD 14, 2000, 2000i, 2002, 2004, 2005, 2006, 2007, 2009, 2010, 2011, 2012 y 2013
- BricsCAD 9, 10, 11 y 12
- ZWCAD 2009, 2010, 2011 y 2012 - Sistema Operativo - Windows XP / Vista / 7 en 32 y 64 bits
- Periféricos - Ratón o dispositivo señalador, Lector CD-ROM
- Tarjeta Gráfica - 1024x768 pixels, compatible con OpenGL. Recomendado chipset Nvidia o ATI
- Disco - 1 Gb espacio libre
- Memoria - Mïnima 1 Gb
- Procesador - Dual-core 2 Ghz o superior

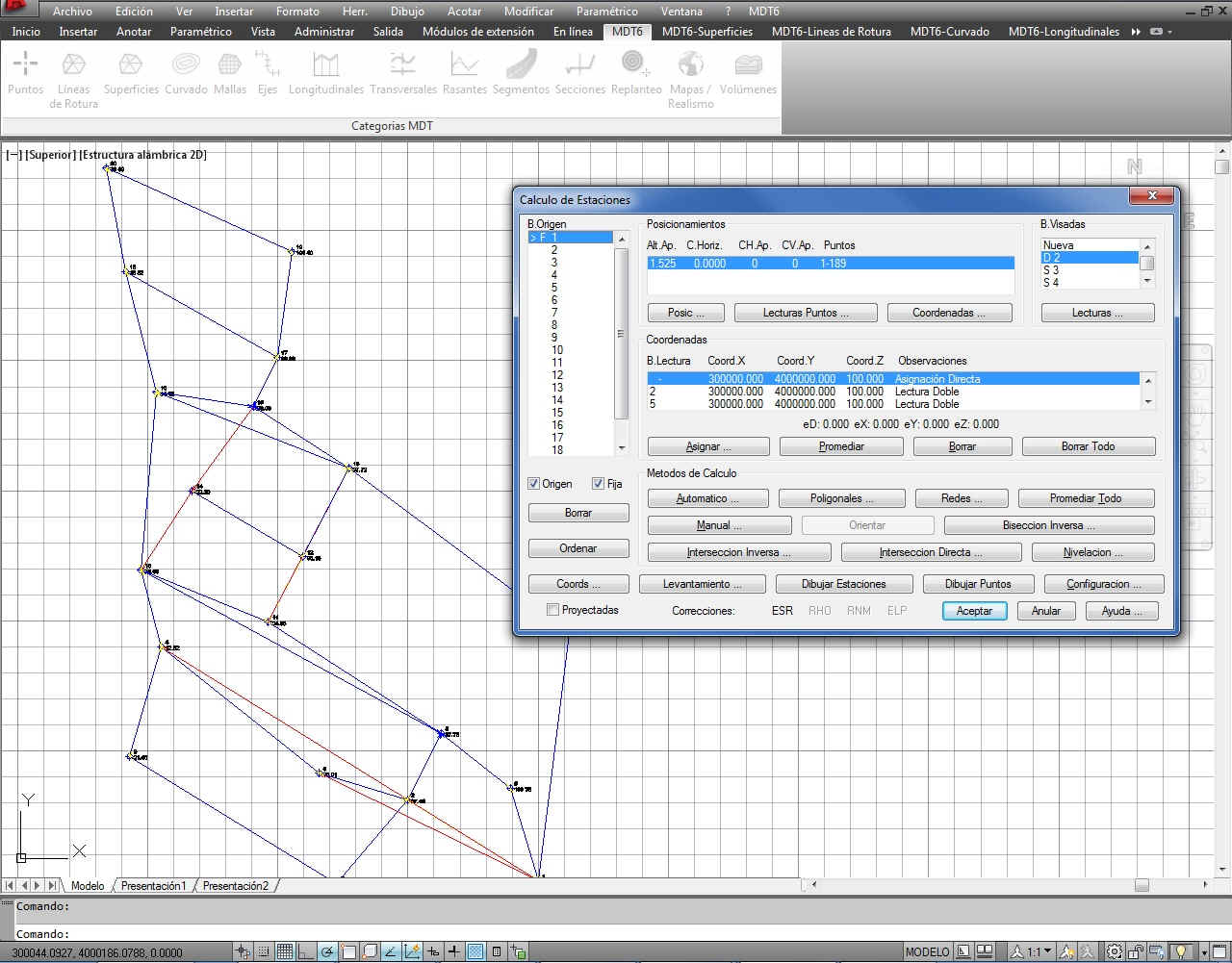

Cálculo de Estaciones
Proceso, cálculo y dibujo de estaciones y puntos topografícos. Radiación, bisección inversa, nivelación …

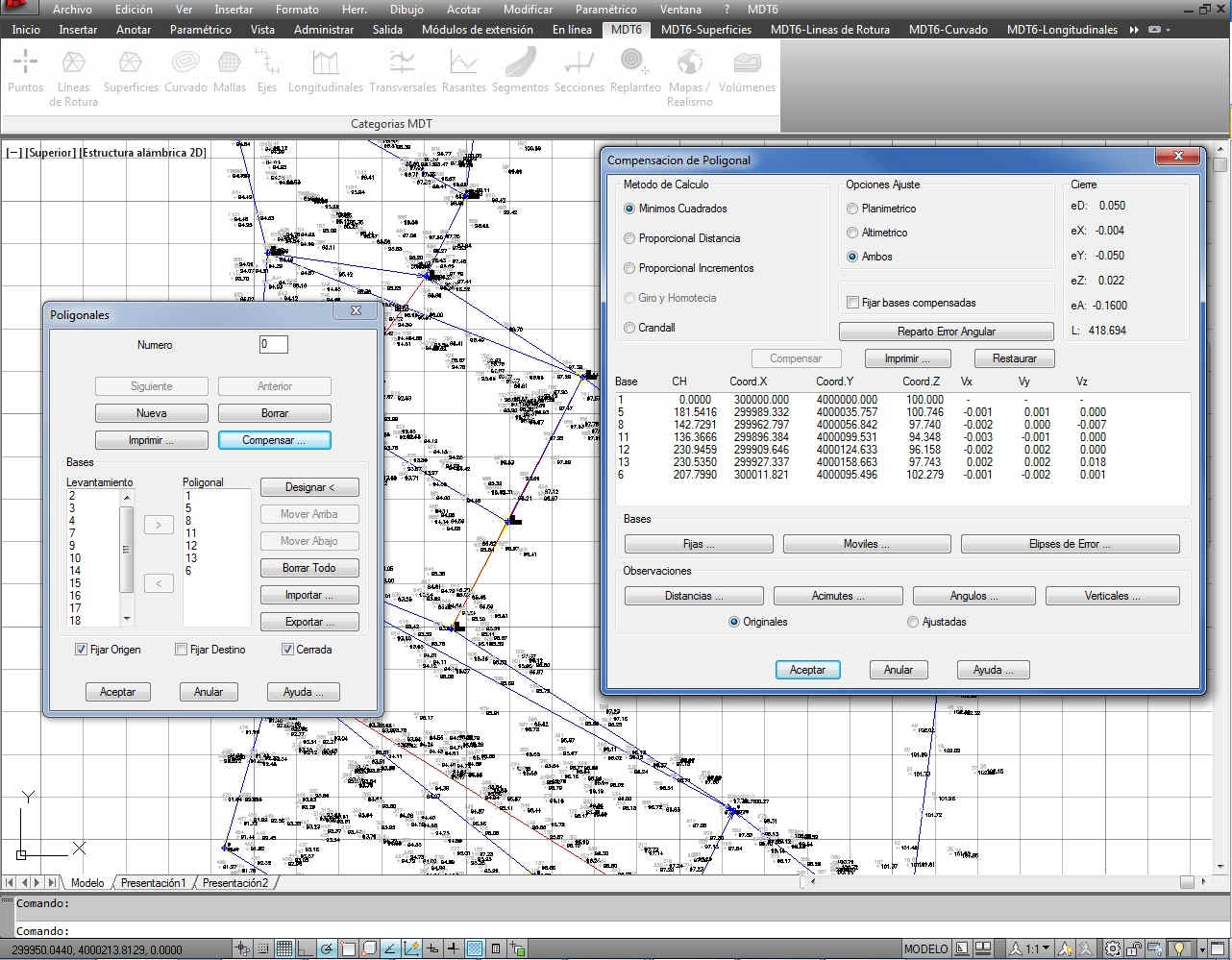

Compensación de Poligonal
Compensación en cálculo de distancias y desniveles medios con información de errores
Transformaciones de coordenadas
Creación de transformaciones de coordenadas y clasificación según su dimensión
