AN190

Es un instrumento portátil con visualizador LCD

de grandes dimensiones, que efectúa medidas en el campo de la climatización, acondicionamiento, calefacción, ventilación y confort ambiental.



Miden la velocidad, el caudal y la temperatura del aire en los conductos o boquetes con sondas de hilo caliente o molinete; miden sólo la temperatura con sondas de inmersión, penetración, contacto o aire; el sensor puede ser Pt100, Pt1000 o Ni1000.



Las sondas que disponen de módulos SICRAM han memorizado en el interior los datos de calibración de fábrica.

Dispone de un puerto serie RS232C y puede transferir, en tiempo real, las medidas adquiridas a un PC o a una impresora portátil. La función Max, Min y Avg calcula los valores máximo, mínimo y medio.

Otras funciones son: la medida relativa REL, la función HOLD y el apagado automático excluible.

Los instrumentos disponen de un grado de protección IP67.



DATOS TECNICOS DE LOS INSTRUMENTOS

Instrumento

Dimensiones

(Largo x Ancho x Alto) 185X90x40mm

Peso 470g (incluidas las baterías)

Materiales ABS, goma

Visualizador 2X41⁄2 cifras más símbolos

                    Área visible: 52X42mm



Condiciones operativas

Temperatura operativa -5 … 50°C

Temperatura de almacén -25 … 65°C

Humedad relativa de trabajo 0… 90% HR sin condensación

Grado de protección IP67



Alimentación

Baterías 4 baterías 1.5V tipo AA

Autonomía (*) 200 horas con baterías alcalinas de 1800mAh



Corriente absorbida

con instrumento apagado 20μA

Red  Adaptador de red salida 9Vcc/250mA



Unidad de medida        °C - °F - m/s - km/h - ft/min - mph - knot - l/s

                                       m3/s - m3/min - m3/h - ft3/s - ft3/min - WCT



Seguridad de los datos memorizados Ilimitada, independiente de las condiciones de carga de las baterías



Tiempo



Fecha y hora horario en tiempo real

Exactitud 1 min/mes máx desviación



Memorización de los valores medidos - modelo AN192

Tipo 2000 páginas de 19 muestras cada una

Cantidad 38000 muestras en total

Intervalo de memorización 1s … 3600s (1 hora)

Interfaz serie RS232C

Tipo RS232C aislada galvánicamente

Baud rate configurable de 1200 a 38400 baud

Bit de datos 8

Paridad Ninguna

Bit de stop 1

Control de flujo Xon/Xoff

Longitud cable serial Máx 15m

Intervalo de impresión inmediata 1s … 3600s (1 hora)

(*) Es válido para todas las sondas menos para las de hilo caliente. Para la

autonomía con las de hilo caliente, véanse las características que se indican

en la tabla de las sondas de hilo caliente.



Tipo        1.1 - 2.0 aislada galvánicamente

Conexiones

Ingreso módulo para sondas       Conector 8 polos macho DIN45326

Interfaz serial y USB                        Conector 8 polos MiniDin

Adaptador de red                        Conector 2 polos (positivo en el centro)



Medida de la temperatura del instrumento

Rango de medida Pt100                -200… +650°C

Rango de medida Pt1000              -200… +650°C

Rango de medida Ni1000               -50 …+250°C

Resolución                                         0.1°C

Exactitud                                                ±0.1°C

Deriva a 1 año                                   0.1°C/año



DATOS TÉCNICOS DE LAS SONDAS Y MÓDULOS EN LÍNEA CON EL INSTRUMENTO

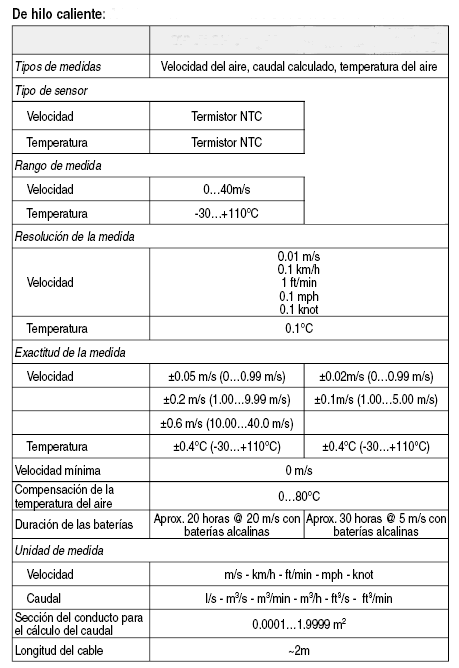

Sondas para la medida de la velocidad del aire
