EJEMPLO DE LECTURA CON CALIBRE DE APRECIACIÓN 0,1 MM

Para conocer el valor de una medida escribimos el número tomando las primeras cifras de la regla superior y la última cifra la calculamos por medio de la reglilla inferior.

vernier medida

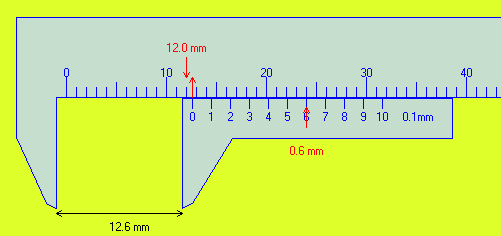

Veamos el ejemplo de la figura anterior. En la regla superior se lee la distancia que va entre su cero y el cero de la reglilla: 12 mm. A continuación se busca en la reglilla la siguiente cifra de la medida que será la del número de esta cuya raya de posición coincida con una división de la regla. Como el único número que coincide con una división de arriba es el 6, la medida será: 12,6 mm.

 La expresión del resultado con su incertidumbre será 12,6 ± 0,1 mm.
