Dinamómetros                                                                               REF: DN830 y DN830A


Dinamómetro digital Quick Check para medición de tensión en cables, diámetros desde 4,75 mm hasta 25,4 mm

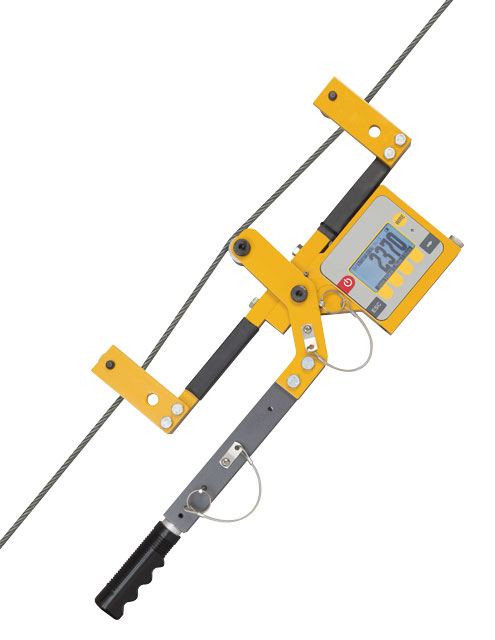

Dinamómetro para medición de la tensión en cables. El dinamómetro Quick Checkse monta directamente en el cable permitiendo medir la tensión en 5 segundos. Es perfecto para la medición en cables guía, barreras con cables tensores y cables aéreos.

El dinamómetro incluye una calibración de cable (a especificar por el usuario), permite incluir hasta un máximo de 20 calibraciones diferentes según el diámetro, el tipo de cable y el material del mismo. Para una mayor precisión, se recomienda una calibración específica para cada cable.

El Quick Checkdispone de 3 poleas para un correcto montaje en el cable a medir, estas poleas están disponibles en 4 tamaños diferentes según el diámetro del cable, incrementando así la precisión en las mediciones. El dinamómetro se suministra con 1 juego de poleas a determinar por el cliente. Poleas disponibles: L, P, S y T *(ver tabla). Las poleas son fácilmente intercambiables por el usuario.

El Quick-check permite trabajar en cuatro modos a elegir:
• Lectura de la medición en tiempo real
• Lectura de la medición en tiempo real y el pico máximo
• Lectura de la medición en tiempo real y media de varias lecturas realizadas en el mismo cable (recomendadas un mínimo de 3 mediciones)
• Gráfica que compara la tensión aplicada con la tensión deseable según los rangos del cable introducidos en el equipo

dinamometro QUICK CHECK
DATOS TECNICOS
MODELO DN830 DN830A
RANGO 2000 lb / 10 kN / 1000 kg 10.000 lb / 45 kN / 4500 kg
CALIBRACIONES Hasta 20 cables (1ª calibración incluida)
DIÁMETROS DE CABLES 4,75 mm hasta 25,4 mm
RANGO DE MEDICIÓN 0-2000 N (tope mecánico en alrededor de 2100 N)
PRECISIÓN ±3% (calibrado para cada tipo y tamaño de cable)
RESOLUCIÓN Configurable baja/media/alta
PANTALLA Pantalla gráfica LCD de puntos. Con retroiluminación.
POLEAS DISPONIBLES L, P, S y T *(ver tabla)
Se pueden necesitar distintos juegos de poleas según el diámetro de los cables
PROTECCIÓN IP 55.
TEMPERATURA DE TRABAJO -20° C a 70° C
UNIDADES DE MEDIDA Libras, Kilogramos, Newtons
PUERTO SALIDA Puerto conector COM
ALIMENTACIÓN 2 pilas AA

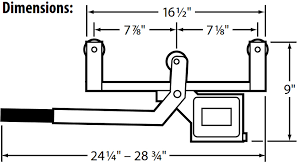

DIMENSIONES 25 x 59 x 8 cm
PESO Aprox. 5 Kg
dinamometro QUICK CHECK
dinamometro QUICK CHECK

Juegos de poleas a elegir en función del diámetro del cable

CÓDIGO DIÁMETROS DE CABLE (min-máx)
DN830L 3/16" - 1/4" / 4.7mm-6.3mm
DN830P 3/16" - 1/2" / 4.7mm-12.7mm
DN830S 1/4" - 3/4" / 6.3mm-19mm
DN830T 1/2" - 1" / 12.7mm-25.4mm

Nota: Los juegos de poleas P y T cubren todos los diámetros. Sin embargo, si la precisión es importante, se recomienda utilizar el L o el S según el diámetro.


Otras funciones y características destacables:

• Velocidad de captura del valor Peak configurable. El usuario puede seleccionar entre las siguientes opciones: 100 Hz normal (predeterminado), 1 Hz alta velocidad y 10 Hz modo ahorro.
• Memoria interna para 255 lecturas

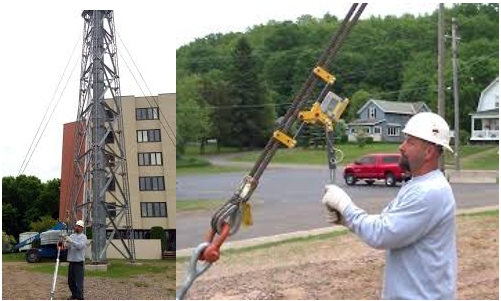

• Rápido de usar: se coloca y se desmonta del cable en cuestión de segundos.
• Lecturas directas de tensión: más sencillo y preciso. Sin tener que consultar complicadas tablas.
• Portátil y robusto: Diseñado para uso en exteriores. Protección IP55.
• El dinamómetro funciona con baterías AA y dispone de salida para conectar el equipo directamente a la red (cable de alimentación no incluido).
• La resolución de las lecturas puede ser configurada por el usuario: Baja ,Media o Alta (ver tabla siguiente)


Opciones de configuración de resolución:

2000 lbf / 10 kN / 1000 kgf
BAJA MEDIA ALTA
Lbf (libras-fuerza) 10 lbf 5 lbf 2 lbf
Kgf (Kilos-fuerza) 5 Kgf 2 Kgff 1 Kgf
N (Newton) 50 N 20 N 10 N
Unidades 101 – 200 divisiones 201 – 500 divisiones 501 – 2000 divisiones
10000 lbf / 45 kN / 4500 kgf
BAJA MEDIA ALTA
Lbf (libras-fuerza) 50 lbf 20 lbf 10 lbf
Kgf (Kilos-fuerza) 20 Kgf 10 Kgff 5 Kgf
N (Newton) 200 N 100 N 50 N
Unidades 101 – 200 divisiones 201 – 500 divisiones 501 – 2000 divisiones

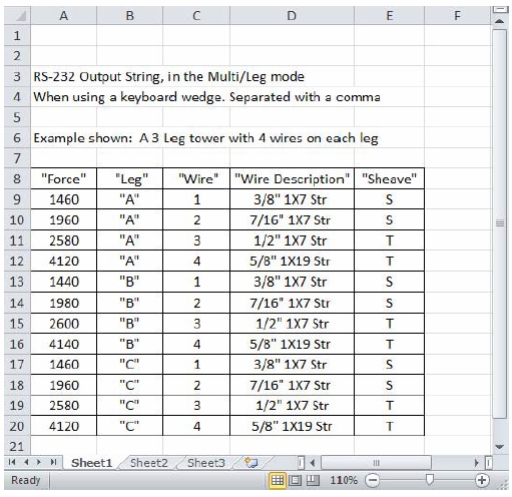

• Opcionalmente se pueden exportar los datos al PC o a la impresora y con el software WedgeLink podrá exportar y analizar los datos en una hoja de Excel, como en el siguiente ejemplo (software y cables de conexión no incluidos):


dinamometro QUICK CHECK

En el siguiente video puede ver el funcionamiento del Quick Check:






Incluido en el envío:
Dinamómetro de 1000 kg (DN830) o 4500 kg (DN830A), un juego de poleas a elegir y una calibración para un cable (según diámetro, tipo y material), a definir por el cliente. Manual de uso en CD y maletín de transporte.

dinamometro QUICK CHECK

Opciones para pedidos

DN830:
Dinamómetro digital para cables de 1000 kg, un juego de poleas a elegir y una calibración para un cable específico (diámetro, tipo y material). Manual de uso en CD y maletín de transporte.

DN830A:Dinamómetro digital para cables de 4500 kg, un juego de poleas a elegir y una calibración para un cable específico (diámetro, tipo y material). Manual de uso en CD y maletín de transporte.

DN830B:
Dinamómetro digital para cables de 4500kg, 16 calibraciones preprogramadas (ver en tabla siguiente), dos juegos de poleas (DN830P y DN830T). Manual de uso en CD y maletín de transporte.

DIÁMETRO DE CABLE 1 x 7 1 x 19 POLEAS
mm pulgadas
4,76 mm 3/16" X DN830P
6,35 mm 1/4" X DN830P
7,94 mm 5/16" X DN830P
9,53 mm 3/8" X DN830P
11,11 mm 7/16" X DN830P
12,7 mm 1/2" X X DN830P
14,29 mm 9/16" X X DN830T
15,88 mm 5/8" X X DN830T
17,46 mm 11/16" X DN830T
19,05 mm 3/4" X DN830T
20,64 mm 13/16" X DN830T
22,22 mm 7/8" X DN830T
25,4 mm 1" X DN830T


Accesorios opcionales

DN830C: Cable de conexión para PC o impresora.
DN830D: Cable de alimentación a red 100-240 VAC/5V
DN830E: Software de transmisión de datos al PC WedgeLink Standard

dinamometro QUICK CHECK
