Dinamómetro para puertas automáticas y otros cerramientos
REF: DN621SPRO
El BlueForce Smart PRO es el nuevo y revolucionario instrumento de medición concebido y diseñado específicamente para realizar mediciones de fuerza de aplastamiento e impacto de puertas y portones automáticos según las Normas EN12453, EN 12445, EN16005 y EN60335-2-95.
BlueForce Smart PRO es la evolución del famoso BlueForce Smart, con una técnica renovada gracias a las avanzadas tecnologías Smart GSM y GPS que le permiten interconectarse con todos los dispositivos móviles de última generación (multiplataforma) explotando su potencial gráfico y la conectividad a Internet IoT.
El portal BlueForce Cloud* (suscripción anual) le permite gestionar todas sus mediciones.
Las funcionalidades del modelo anterior BlueForce Smart se han mantenido y el instrumento puede utilizarse en modo autónomo, utilizando la memoria interna, el software BlueForce suministrado para visualizar los gráficos, gestionar el archivo de los ensayos y generar copias impresas de los informes de ensayo.
Innovaciones del BlueForce Smart PRO:
BlueForce Smart Pro utiliza la interfaz GSM y GPS para expresar la máxima conectividad ioT (internet of Things).
BlueForce Smart Pro, con su interfaz inalámbrica, envía rápidamente los datos de las mediciones al portal Cloud y a cualquier dispositivo conectado a la red web sin problemas de compatibilidad (como PCs, smartphones, tabletas, etc.).
Reconocimiento de la posición:
Además de los datos de las mediciones realizadas in situ, BlueForce Smart Pro envía informaciones adicionales, como la orientación física del instrumento (horizontal/vertical) y la ubicación GPS.
Batería recargable Li-ion:
También se ha mejorado el hardware, con un procesador más rápido y una batería de iones de litio que ahora se puede recargar mediante el cable USB incluido.
Almacenamiento “punto de medición”:
Las funciones Smart Pro permiten asignar la referencia del punto de medición "in situ" como especificado por las Normas, el operador puede utilizar la guía de referencia suministrada.
Evaluación de la medición según EN12453:
Con un simple ajuste es posible obtener la evaluación de los parámetros según la norma EN12453 (prueba superada/no superada).
Función auxiliar:
Es posible utilizar el instrumento para comprobar la fuerza de empuje continua (por ejemplo, barras antipánico), utilizando la función adicional de medición dinamométrica con indicación directa en la pantalla.
Los modelos anteriores se pueden actualizar a la nueva versión Smart Pro.
BlueForce Smart Pro envía automáticamente los datos al servidor remoto, accediendo a la plataforma web creada específicamente para los operadores del sector, que podrán asignar las mediciones realizadas in situ directamente al portal "BlueForce Cloud" que, además de recoger cronológicamente todas las mediciones enviadas, incluye la gestión y preparación de la documentación del Expediente Técnico, así como la realización de la Evaluación de Riesgos.
Contenido del área BlueForce Cloud:
- Almacenamiento de las mediciones enviadas con posibilidad de modificación e inserción de otras mediciones.
- Compilación e impresión del informe sobre las mediciones de aplastamiento/impacto realizadas en la puerta.
- Área de archivo de clientes que contiene datos personales y referencias a las puertas asociadas.
- Compilación del Expediente Técnico con posibilidad de adjuntar fotos y documentos externos.
- Compilación guiada de análisis de riesgos, registro de mantenimiento y declaración CE.
- Elaboración inicial y final con la posibilidad de redactar el informe de aceptación y pruebas.
Especificaciones técnicas
| Conforme a las Normas | EN 12445, EN 12453, EN 16005, EN 60335-2-9 |
| Rango de medición fuerza | 0-2000 N (tope mecánico en alrededor de 2100 N) |
| Resolución de medición Fuerza | 1N |
| Resolución de medición tiempo dinámico | 0,01 s |
|
Error máximo de medición Fuerza: rango de 0 a 400 N |
+/-1 % F.E.; de 400 a 1000 N: +/-2 % F.E.; de 1000 a 2000 N: +/-4 % F.E |
| Capacidad de memoria | 80 ensayos |
| Intervalo adq. fuerza | 6 s, patrón 1 kHz |
| Pantalla | LED, iluminada |
| Visualización directa | 80 ensayos |
| Intervalo adq. fuerza | Fuerza dinámica, Tiempo dinámico, Fuerza Estática media, Fuerza final, Fuerza de empuje continua . |
| Software | software BlueForce incluido |
| Interfaz USB | V.2.0 especificación compatible |
| Alimentación | Pila alcalina 9 V |
| Medidas | 280 x 80 x 50 mm |
| Peso | Alrededor de 1,6 kg |
| Conformidad CE-CEM | Sí |
Referencias para pedidos
- REF: DN621SPRO Blue Force SmartPro

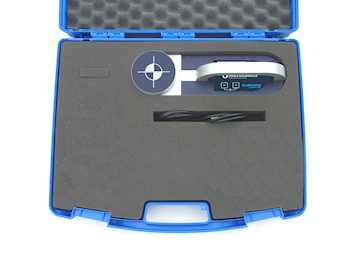

Contenido del Envío
- Dinamómetro
- Maletín de transporte
- Certificado de calibración del fabricante
Accesorios
-

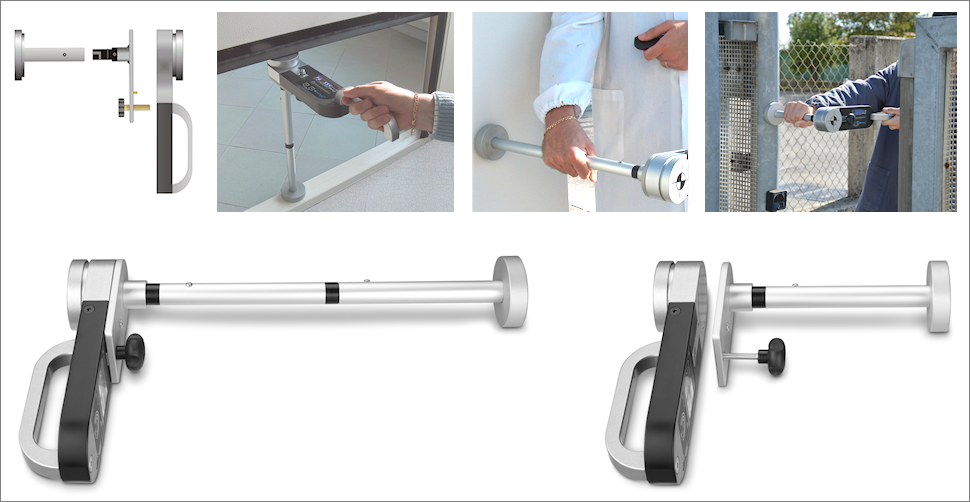

REF: DN620A Accesorios Extensión Lineal
Los ensayos relativos a la Norma EN 12445 preveén algunos puntos de medición y distancias predeterminadas. Para las mediciones de 30 cm y 50 cm en todos los tipos de cerramiento se necesita el accesorio lineal
-

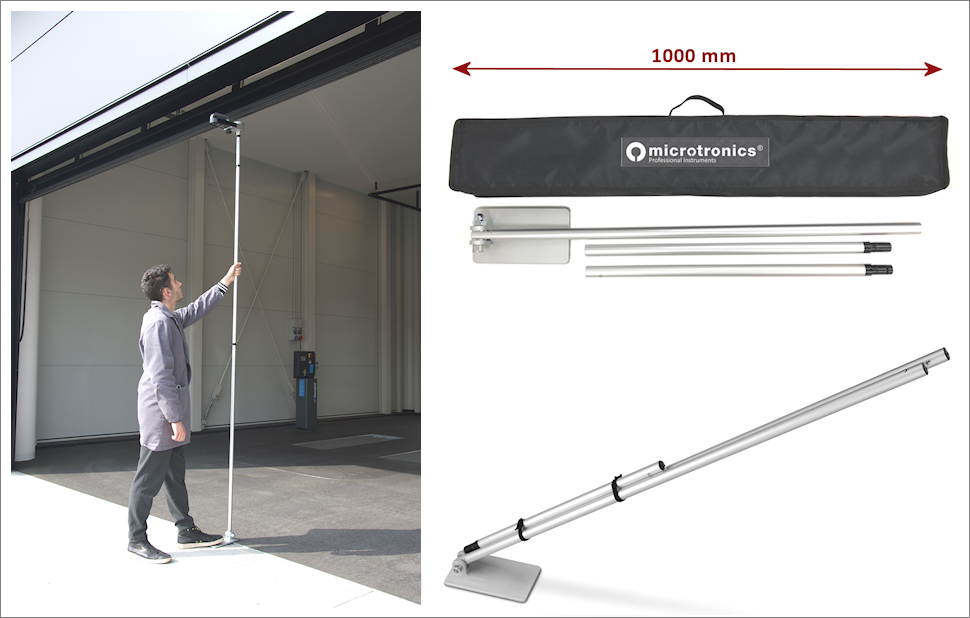

REF: DN620B Accesorios Extensión Angular (*)
Los ensayos relativos a la Norma EN 12445 prevén algunos puntos de medición y distancias predeterminadas. Para las mediciones de 1,0 a 2,5 m en los cerramientos verticales se necesita el accesorio angular
Los accesorios están disponibles en varias longitudes y pueden orientarse con diferentes ángulos.
Todos los accesorios pueden montarse y desmontarse fácilmente gracias a un sistema de enganche rápido con junta tórica OR y dispositivo de seguridad mecánico.
El material utilizado es el aluminio anodizado de alta resistencia, estudiado específicamente para que sea maniobrable y ligero.
(*) El accesorio Extensión Angular no se puede utilizar sin el accesorio Extensión Lineal.
-
REF: DN620BF Bolsa acolchada para el transporte de la extensión angular.
-

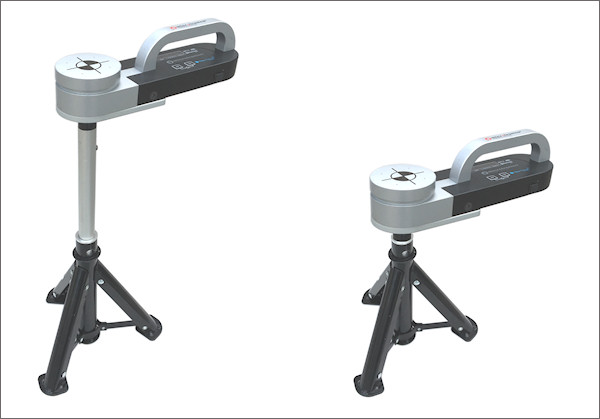

REF: DN620V Extensión Vertical, para mediciones desde 300 mm
La Extensión Vertical permite realizar las mediciones de impacto en los cierres verticales: puertas seccionales o basculantes. La Extensión Vertical sostiene el instrumento BlueForce durante la medición sin el uso de las manos.
La Extensión Vertical permite la medida a la altura estándar de 300mm del suelo.
Para la medición a 500mm es necesario utilizar un elemento incluido en la Extensión Lineal
La Extensión Vertical es compatible también con los elementos de la Extensión Angular
pudiendo realizar mediciones hasta los 2,2 m.
-

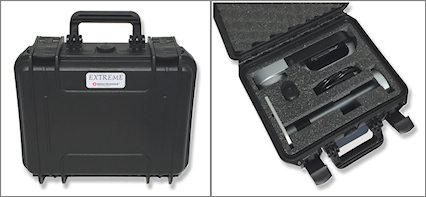

REF: DN620VM Maletín Extreme
Maletín Extreme Robusto maletín que puede contener el instrumento y el accesorio recto. Las características principales son: elevada protección contra los golpes (hundimiento/aplastamiento), Protección contra los líquidos (Flotamiento), Bisagras de cierre de acero y válvula de seguridad.
Es aconsejado para las personas que trabajen en obras en construcción.
