DN700 A DN707
Dinamómetros hasta 200.000 N Dinamómetro para mediciones de tracción y fuerzas de compresión / memoria interna / tarjeta SD mini / pantalla gráfica / medición del umbral / función de pico / puerto USB / software incluido

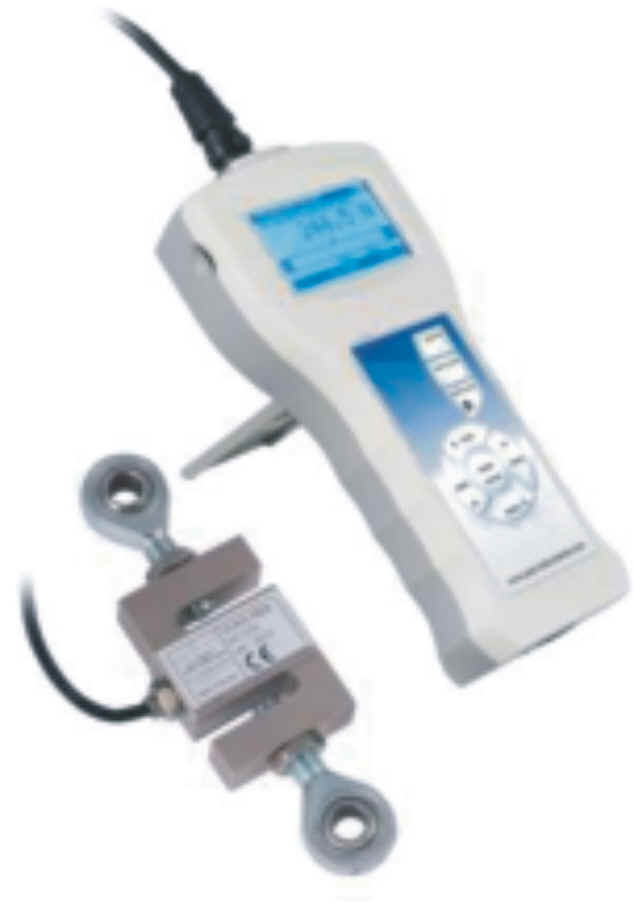

El dinamometro de precisión posee una célula de carga externa S para las fuerzas de tracción y compresión, la célula de carga externa S, viene con un cable de tres metros de longitud y se puede unir a los bancos de prueba. Dinamómetro portátil y resistente tienen dos velocidades de medida ajustable: 10 Hz o 40 Hz. Esto hace muy fácil la realización de grabaciones en tiempo real de las fuerzas de tracción y compresión. El dinamómetro de precisión puede almacenar los datos de la medición en una tarjeta mini SD o directamente en el ordenador, esta operación puede efectuarse manual o automáticamente y, además, los datos pueden analizarse al terminar las mediciones. Para la evaluación de los datos, el dinamometro de fuerza de tracción y compresión ofrece un análisis estadístico en la pantalla del instrumento. Por lo tanto, los datos tales como la frecuencia de las mediciones, la fuerza total, la fuerza media, el valor máx., el valor mín. y los valores individuales se utilizan para efectuar la presentación gráfica como histograma o diagrama. Las mediciones de tracción y compresión se pueden realizar en diferentes unidades con el dinamometro de precision: N, g, lb, oz, kg, kgf, lbf, ozf.
	- Dinamómetro de tracción y compresión - Rango de medición hasta 150 kN - Máx. de 0,1% de tolerancia de error - Tasa de muestreo seleccionable (10 Hz / 40 Hz) - Dispositivo de almacenamiento interno y ranura para tarjeta mini SD - Los datos pueden guardar manualmente o automáticamente - Función Peak (Mín. / Máx.) - Posible calibración con pesas externas - Función de umbral de medición - Equilibrio de los valores de medición - Análisis estadístico y gráfico - Pantalla gráfica con ajuste automático - Menú de navegación: Alemán, Inglés y Español - Software para realizar análisis de datos - Interfaz USB y RS-232 - Sobrecarga máx. 20% - Alimentación: adaptador de red o baterías

Rangos disponibles :

Modelo

Rango

Resolución

DN700

1.000 N / 100 kg

0,2 N / 20 g

DN702

5.000 N / 500 kg

1 N / 100 g

DN704

20.000 N / 2.000 kg

5 N / 0,5 kg

DN705

50.000 N / 5.000 kg

10 N / 1 kg

DN706

100.000 N / 10.000 kg

20 N / 1 kg

DN707

150.000 N / 15.000 kg

50 N / 5 kg

Características técnicas :

Precisión	±0,1 % del valor de medición
Mapa gravitatorio	Ajuste manual o mediante datos GPS
Unidades de medida	N, g, lb, oz, kg, kgf, lbf, ozf
Sobrecarga máxima	±20 % fuera del rango de medición
Cuota de medición	10 valores/s o 40 valores/s
Función de medición	Medición de tracción y compresión Función PEAK (máx, mín, Hold) Medición de valores límite Medición en tiempo real mediante software
Pantalla	Pantalla gráfica de 61 x 34 Indicación simultanea de valores relevantes, como fecha, hora, valor de medición actual Inversión automática de la pantalla Ajuste de la iluminación de fondo
Menú	Multilingüe: alemán / inglés / español
Memoria interna	8 posiciones de memoria con 800 mediciones respectivas en una tarjeta mini SD
Registro	manual - pulsando un botón automático - 0,025 s - 99,9 s (ajustable)

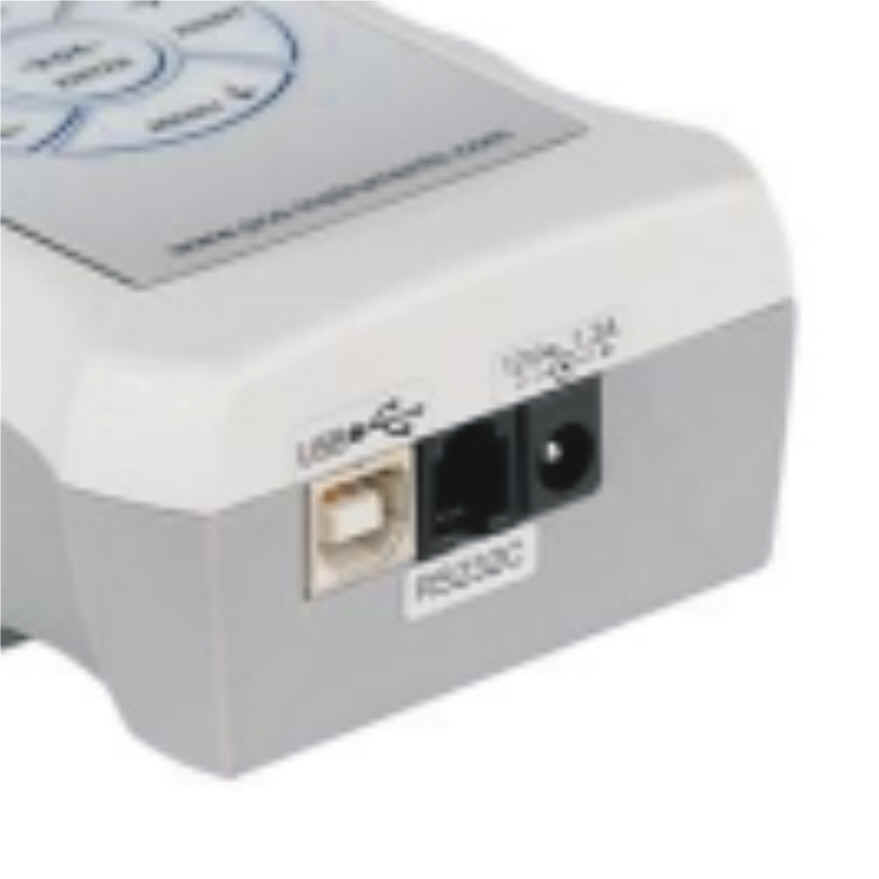

Interfaz	USB, RS-232, 9 polos
Software	Incluye software para la valoración y el control
Condiciones ambientales	-10 ºC ... +40 ºC
Alimentación	4 Pilas AA Ni-MH 2400 mAH Adaptador de red ~230 V / 12 V - 1,2 A incluido Ajuste de la función de desconexión automática
Duración de la batería	Aprox. 20 h (sin iluminación de fondo activada: aprox. 45 h)
Dimensiones célula dinamométrica	11 mm de largo, rosca M6 x 9 mm
Dimensiones del dinamómetro	210 x 110 x 40 mm
Longitud del cable para la célula de carga externa	Aprox. 3 m
Peso	700 g

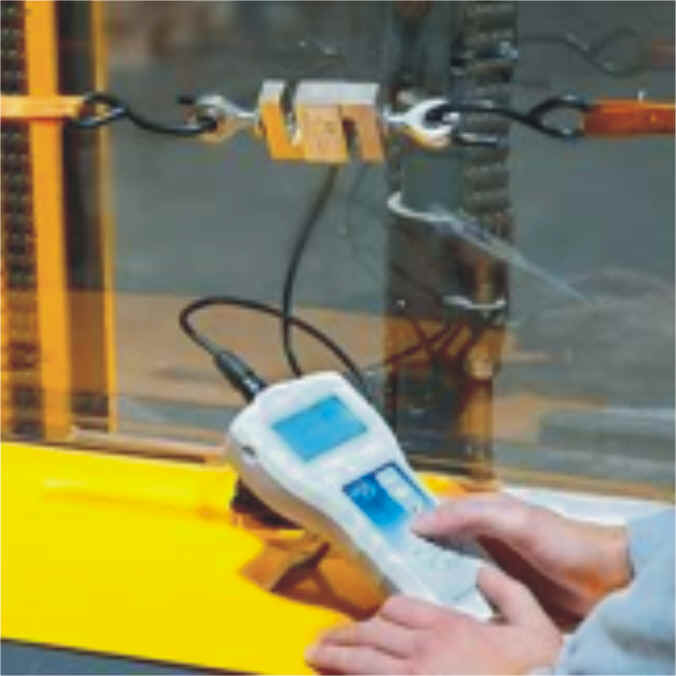

Imágenes de uso del dinamómetro de presión

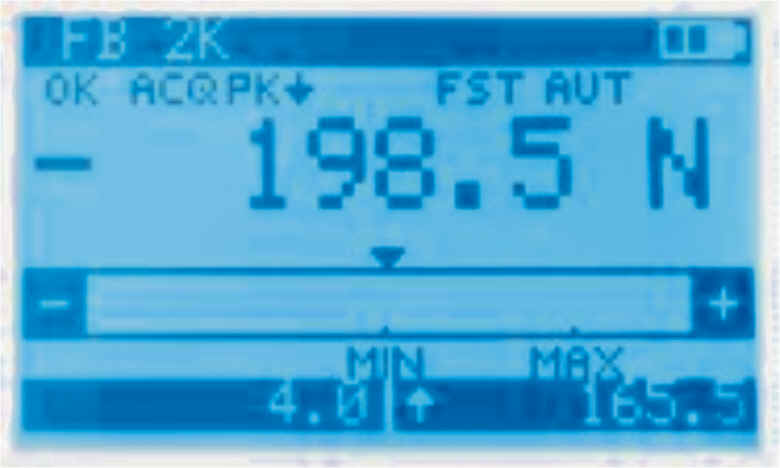

Indicación en pantalla del dinamómetro


Pantalla del dinamómetro con información como fecha, hora, estado de batería, velocidad de medición, fuerza y valores máximo y mínimo	Representación de las mediciones en formato de diagrama, con posibilidad de consultar datos registrados por el dinamometro individualmente

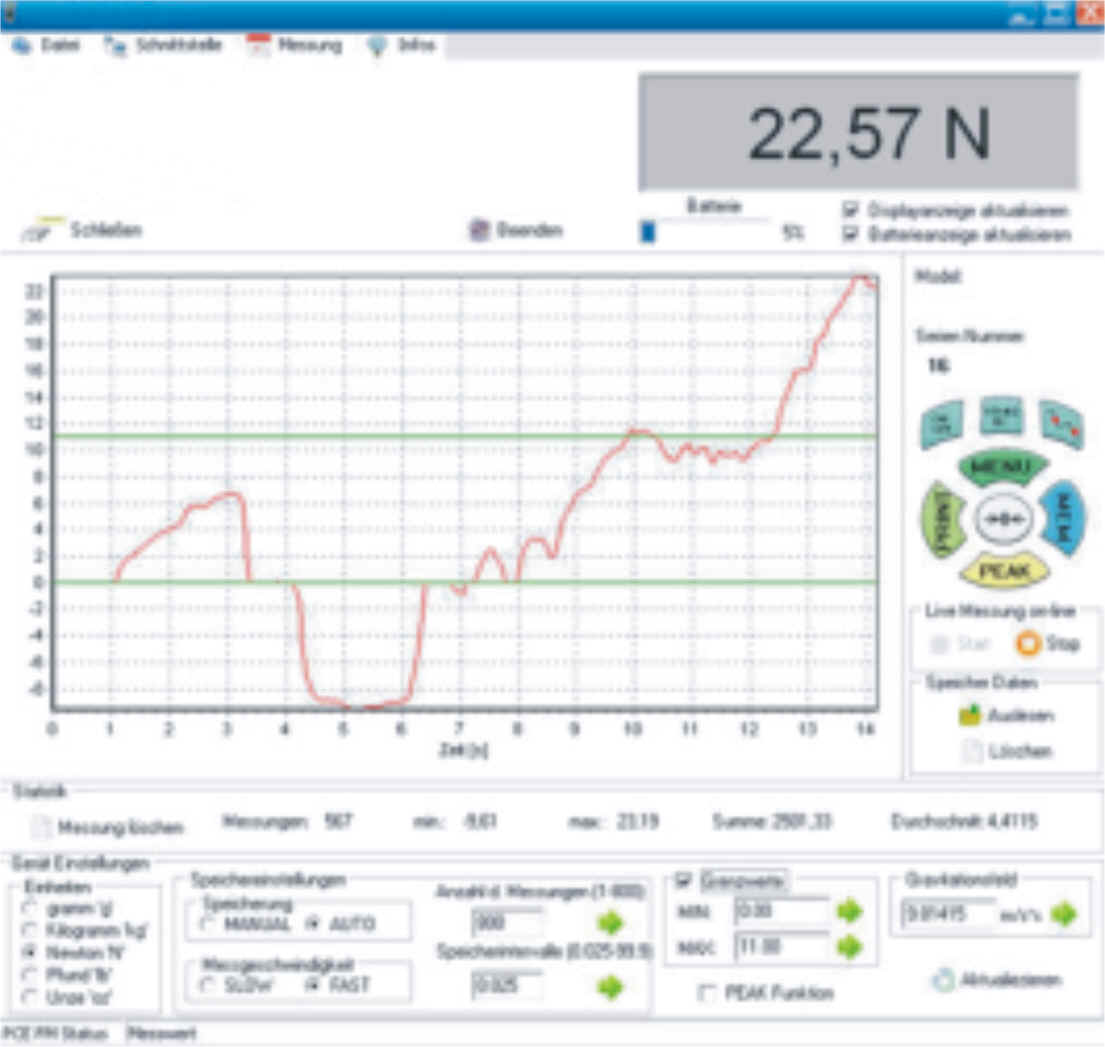

Software del dinamómetro
Presentación de la distribución de frecuencia del dinamómetro
El dinamómetro para mediciones de fuerza de tracción y compresión se envía con este software. Puede leer los datos y controlar el dinamometro a través del software. La medición de prueba muestra una medición de tracción y compresión con los valores límite establecidos. En la parte inferior encontrará la valoración estadística de la medición, los valores máximo, mínimo y promedio, así como los ajustes del dinamómetro.

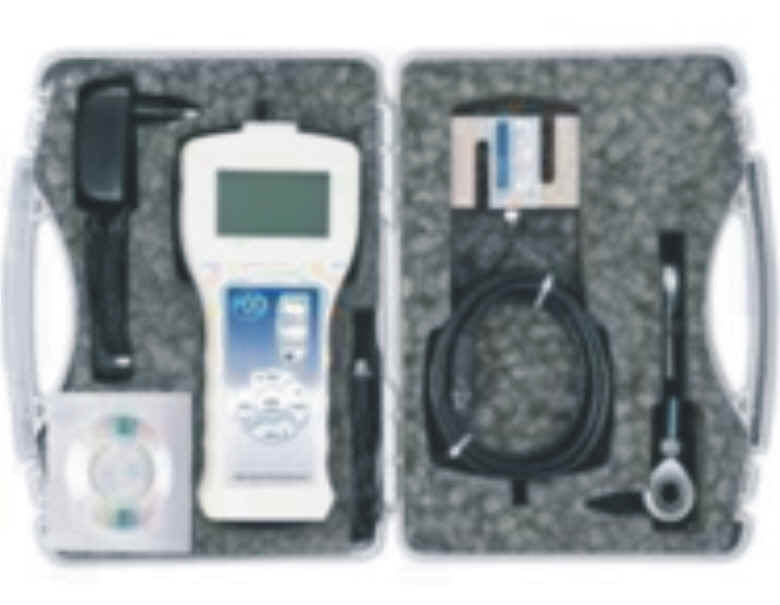

Contenido del envío del dinamómetro de precisión con célula de carga interna: -Dinamómetro para tracción y compresión (según modelo), célula de fuerza externa, pernos incluidos, componente de red, software con cable de datos RS-232, manual de uso y maletín de transporte. (Las células de carga externas a partir de 100 kN se entregan sin pernos)
Accesorios disponibles opcionales:


Certificado de calibración ISO Para las empresas que deseen integrar su dinamómetro en su control interno de calidad o calibrarlo anualmente. El certificado contiene una calibración y un certificado con todos los valores de medición. También se indica en el informe el nombre y la dirección de la empresa o de la persona que lo pidió.	Adaptador USB-RS232 Por defecto se envía este paquete software para el dinamómetro con el cable RS232. Si desea enviar los datos a un PC o a cualquier otro medio de almacenaje puede necesitas el adaptador USB (incluye drivers).

Puestos de prueba: Puede combinar este dinamómetro con cualquiera de los tres puestos de prueba disponibles. Dos puestos de prueba están equipados con una manivela, y el tercero es accionado por motor. El uso de un puesto de prueba tiene sentido cuando, por ejemplo, se efectúan comprobaciones diarias de material en un laboratorio y se desean mantener las mismas condiciones (excluir los fallos humanos).
