Dinamómetros REF: DN830 y DN830A
Dinamómetro digital Quick Check para medición de tensión en cables, diámetros desde 4,75 mm hasta 25,4 mm

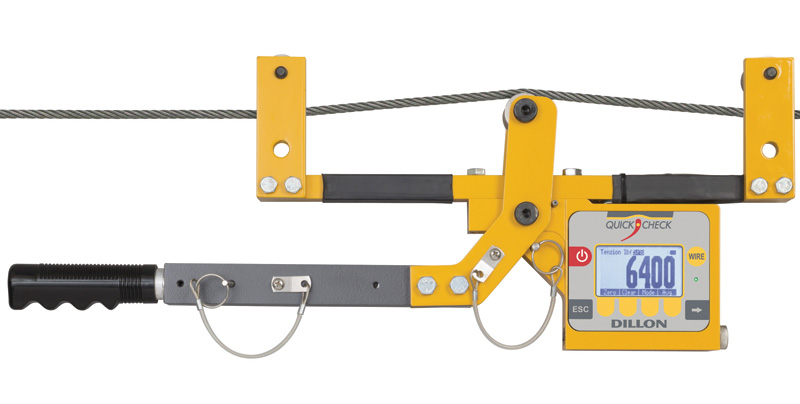

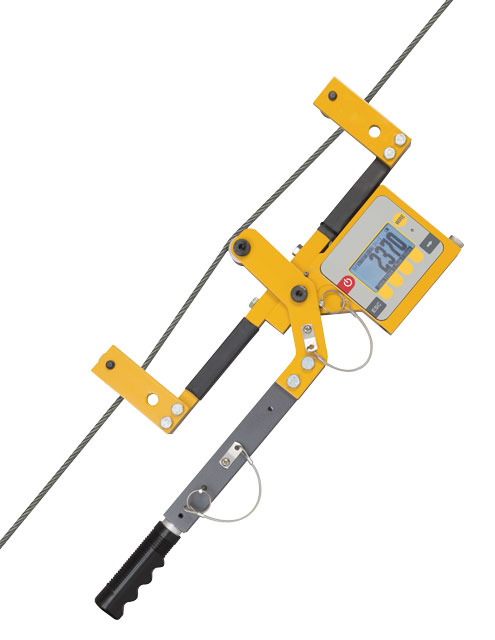

Dinamómetro para medición de la tensión en cables. El dinamómetro
Quick Check se monta directamente en el cable permitiendo medir la

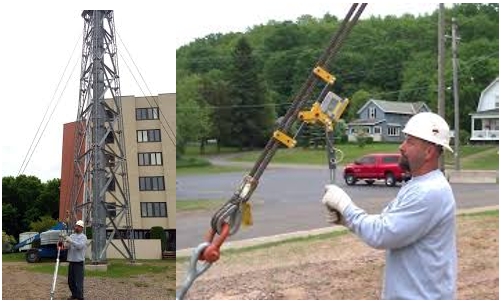

tensión en 5 segundos. Es perfecto para la medición en cables guía, barreras
con cables tensores y cables aéreos.
El dinamómetro incluye una calibración de cable (a especificar por el
usuario), permite incluir hasta un máximo de 20 calibraciones diferentes
según el diámetro, el tipo de cable y el material del mismo. Para una mayor
precisión, se recomienda una calibración específica para cada cable.
El
Quick Check dispone de 3 poleas para un correcto montaje en el cable
a medir, estas poleas están disponibles en 4 tamaños diferentes según el
diámetro del cable, incrementando así la precisión en las mediciones. El
dinamómetro se suministra con 1 juego de poleas a determinar por el cliente.
Poleas disponibles: L, P, S y T *(ver tabla). Las poleas son fácilmente
intercambiables por el usuario.
El Quick-check permite trabajar en cuatro modos a elegir:
• Lectura de la medición en tiempo real
• Lectura de la medición en tiempo real y el pico máximo
• Lectura de la medición en tiempo real y media de varias lecturas realizadas
en el mismo cable (recomendadas un mínimo de 3 mediciones)
• Gráfica que compara la tensión aplicada con la tensión deseable según
los rangos del cable introducidos en el equipo
DATOS TECNICOS
| MODELO | DN830 | DN830A |
| RANGO | 2000 lb / 10 kN / 1000 kg | 10.000 lb / 45 kN / 4500 kg |
| CALIBRACIONES | Hasta 20 cables (1ª calibración incluida) | |
| DIÁMETROS DE CABLES | 4,75 mm hasta 25,4 mm | |
| RANGO DE MEDICIÓN | 0-2000 N (tope mecánico en alrededor de 2100 N) | |
| PRECISIÓN | ±3% (calibrado para cada tipo y tamaño de cable) | |
| RESOLUCIÓN | Configurable baja/media/alta | |
| PANTALLA | Pantalla gráfica LCD de puntos. Con retroiluminación. | |
| POLEAS DISPONIBLES | L, P, S y T *(ver tabla)
Se pueden necesitar distintos juegos de poleas según el diámetro de los cables |
|

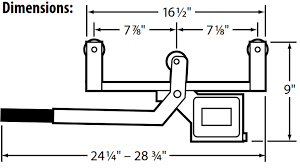

| PROTECCIÓN | IP 55. | |
| TEMPERATURA DE TRABAJO | -20° C a 70° C | |
| UNIDADES DE MEDIDA | Libras, Kilogramos, Newtons | |
| PUERTO SALIDA | Puerto conector COM | |
| ALIMENTACIÓN | 2 pilas AA | |
| DIMENSIONES | 25 x 59 x 8 cm | |
| PESO | Aprox. 5 Kg | |
Juegos de poleas a elegir en función del diámetro del cable
| CÓDIGO | DIÁMETROS DE CABLE (min-máx) |
| DN830L | 3/16" - 1/4" / 4.7mm-6.3mm |
| DN830P | 3/16" - 1/2" / 4.7mm-12.7mm |
| DN830S | 1/4" - 3/4" / 6.3mm-19mm |
| DN830T | 1/2" - 1" / 12.7mm-25.4mm |
Nota: Los juegos de poleas P y T cubren todos los diámetros. Sin embargo,
si la precisión es importante, se recomienda utilizar el L o el S según
el diámetro.
Otras funciones y características destacables:
• Velocidad de captura del valor Peak configurable. El usuario puede seleccionar
entre las siguientes opciones: 100 Hz normal (predeterminado), 1 Hz alta
velocidad y 10 Hz modo ahorro.
• Memoria interna para 255 lecturas
• Rápido de usar: se coloca y se desmonta del cable en cuestión de segundos.
• Lecturas directas de tensión: más sencillo y preciso. Sin tener que
consultar complicadas tablas.
• Portátil y robusto: Diseñado para uso en exteriores. Protección IP55.
• El dinamómetro funciona con baterías AA y dispone de salida para conectar
el equipo directamente a la red (cable de alimentación no incluido).
• La resolución de las lecturas puede ser configurada por el usuario:
Baja ,Media o Alta (ver tabla siguiente)
Opciones de configuración de resolución:
| 2000 lbf / 10 kN / 1000 kgf | |||
| BAJA | MEDIA | ALTA | |
| Lbf (libras-fuerza) | 10 lbf | 5 lbf | 2 lbf |
| Kgf (Kilos-fuerza) | 5 Kgf | 2 Kgff | 1 Kgf |
| N (Newton) | 50 N | 20 N | 10 N |
| Unidades | 101 – 200 divisiones | 201 – 500 divisiones | 501 – 2000 divisiones |
| 10000 lbf / 45 kN / 4500 kgf | |||
| BAJA | MEDIA | ALTA | |
| Lbf (libras-fuerza) | 50 lbf | 20 lbf | 10 lbf |
| Kgf (Kilos-fuerza) | 20 Kgf | 10 Kgff | 5 Kgf |
| N (Newton) | 200 N | 100 N | 50 N |
| Unidades | 101 – 200 divisiones | 201 – 500 divisiones | 501 – 2000 divisiones |

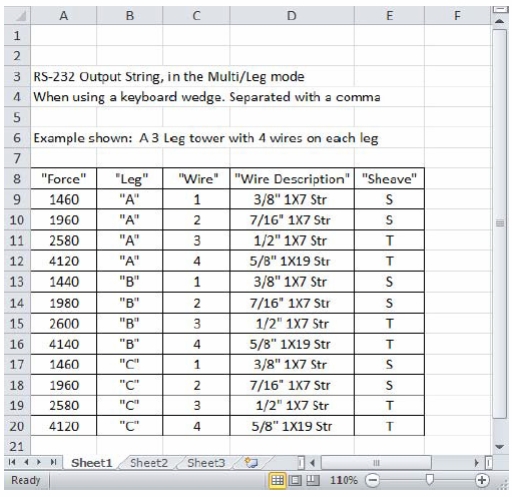

• Opcionalmente se pueden exportar los datos al PC o a la impresora y
con el software WedgeLink podrá exportar y analizar los datos en una hoja
de Excel, como en el siguiente ejemplo (software y cables de conexión no
incluidos):
Vídeo sobre cómo descargar los datos en Excel con los cables incluidos
en la referencia DN830E:
Vídeo sobre el funcionamiento del Quick Check:
Incluido en el envío:
Dinamómetro de 1000 kg (DN830) o 4500 kg (DN830A), un juego de poleas
a elegir y una calibración para un cable (según diámetro, tipo y material),
a definir por el cliente. Manual de uso en CD y maletín de transporte.
Opciones para pedidos
DN830:
Dinamómetro digital para cables de 1000 kg, un juego de poleas a elegir
y una calibración para un cable específico (diámetro, tipo y material).
Manual de uso en CD y maletín de transporte.
DN830A:Dinamómetro digital para cables de 4500 kg, un juego de poleas
a elegir y una calibración para un cable específico (diámetro, tipo y material).
Manual de uso en CD y maletín de transporte.
DN830B:
Dinamómetro digital para cables de 4500kg, 16 calibraciones preprogramadas
(ver en tabla siguiente), dos juegos de poleas (DN830P y DN830T). Manual
de uso en CD y maletín de transporte.
| DIÁMETRO DE CABLE | 1 x 7 | 1 x 19 | POLEAS | |
| mm | pulgadas | |||
| 4,76 mm | 3/16" | X | DN830P | |
| 6,35 mm | 1/4" | X | DN830P | |
| 7,94 mm | 5/16" | X | DN830P | |
| 9,53 mm | 3/8" | X | DN830P | |
| 11,11 mm | 7/16" | X | DN830P | |
| 12,7 mm | 1/2" | X | X | DN830P |
| 14,29 mm | 9/16" | X | X | DN830T |
| 15,88 mm | 5/8" | X | X | DN830T |
| 17,46 mm | 11/16" | X | DN830T | |
| 19,05 mm | 3/4" | X | DN830T | |
| 20,64 mm | 13/16" | X | DN830T | |
| 22,22 mm | 7/8" | X | DN830T | |
| 25,4 mm | 1" | X | DN830T | |
Accesorios opcionales
DN830D: Cable de alimentación a red 100-240 VAC/5V
DN830E: Hardware de transmisión de datos al Excel en el PC WedgeLink
Standard SP
