FM001

Durómetro de filamentos de rayado
El sistema de medida de dureza del durómetro es sencillo y económico:

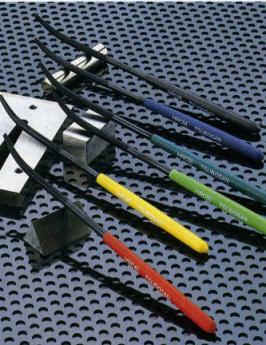

se trata de realizar deslizamientos de seis filamentos de diferentes colores y durezas sobre la superficie de la muestra para comprobar su resistencia al rayado. El rango de durezas que cubre oscila entre los 40 y 65 HRC.

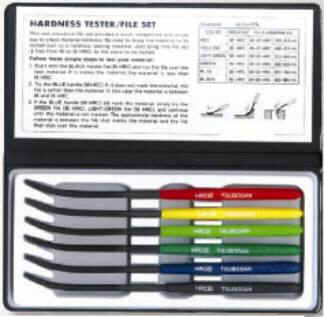

Cada filamento FM001 mide 175 mm de largo y tiene un diámetro de mango de 4,3 mm. Vienen empaquetados en una caja de aspecto de piel que se cierra con velcro y que incluye una tabla de correspondencia de los valores obtenidos a las unidades Rockwell C y Vickers.

Procedimiento de medida

1) Comience con el filamento NEGRO (65 HRC) y desplácela deslizándola sobre el material de prueba. Si marca el material, es menos duro de 65 HRC.


2) Siga con el filamento AZUL (60 HRC): si no marca el material, el filamento es más blando que la muestra. En ese caso, la dureza del material se encuentra entre los 60 y 65 HRC


3) Si el filamento AZUL (60 HRC) marca el material, siga con el filamento VERDE (55 HRC), el VERDE CLARO (50 HRC), continuando esta operación hasta que no se marque el material. La dureza aproximada del material se encuentra entre la del último filamento que no marcó y el primero que se deslizó sobre el material sin marcarlo.
Cada número indicado tiene una tolerancia de + 2 HRC aproximadamente.



ColorDureza del filamentoDureza estimada del material
Rojo40 HRC40-42 HRC392-412 HV
Amarillo45 HRC45-47 HRC446-471 HV
Verde claro50 HRC50-52 HRC513-544 HV
Verde55 HRC55-57 HRC595-633 HV
Azul60 HRC60-62 HRC697-746 HV
Negro65 HRC65-67 HRC800-865 HV

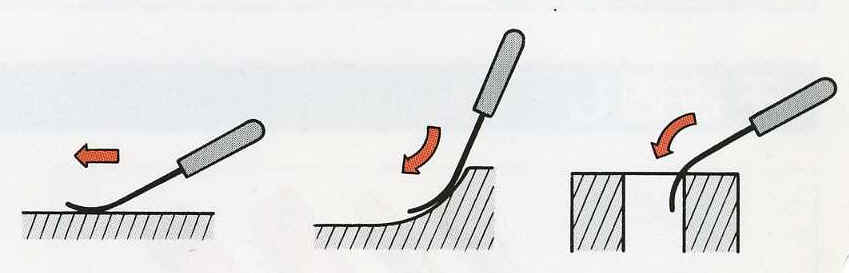

La punta curva de cada uno de los filamentos permite adaptarlos a diferentes tipos de geometrías
