FM291

Durómetro para materiales metálicos

Durómetro portátil para comprobar la dureza superficial de materiales metálicos de un modo rápido e independiente. El durómetro proporciona los parámetros Rockwell B & C, Vickers HV, Brinell HB, Shore HS y Leeb HL. Gracias a su diseño compacto y a su funcionamiento por medio de un acumulador el manejo de este aparato resulta  muy sencillo. Con el indicador digital de todas las funciones y de los valores de medición se evitan equívocos y errores de medición.

Ventajas:
   - Formato de bolsillo, ocupa poco espacio.
   - Mide todos los parámetros habituales.
   - Instrumento percutor integrado / sin cables
   - Gran rango de medición
   - Alta precisión
   - Posibilidad de medir en cualquier posición
   - Acumulador y cargador incluidos
   - Gran variedad de adaptadores opcionales

Durómetro  con cuerpo percusor integrado.

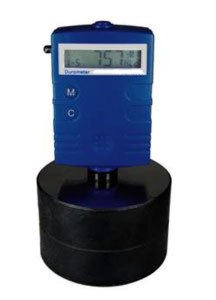

Aquí puede ver el durómetro midiendo en el bloque de prueba del envío.

El método de medición LEEB se utilizó por primera vez en 1978. Viene definido por la relación entre la velocidad de rebote de un cuerpo percutor con respecto a su velocidad de percusión multiplicada por 1000. Una mayor dureza en la superficie del material se corresponde con una velocidad de rebote más alta. Para un grupo de materiales específico (p.e. acero, aluminio ...) la dureza Leeb establece una relación directa con sus condiciones de dureza.

En este durómetro se han incluido las curvas de conversión de dureza HL y su valor correspondiente  frente a otras durezas estáticas estándar (HB, HV, HRC, etc.) que le posibilita convertir e indicar la dureza Leeb en otros valores de dureza. En resumen, un aparato para ser utilizado por el profesional in situ (en el control de entrada y de salida, en la producción y en investigación y desarrollo).

El durómetro se entrega en un práctico maletín rígido con bloque de prueba, cargador, acumulador recargable de 9 V y pasador elástico. El sólido maletín garantiza una alta seguridad para el aparato y sus componentes.
Además el uso de un aparato de medición profesional de este tipo transmite seguridad al usuario y su entorno.

El durómetro y sus componentes en un maletín rígido.

Principio de medición del durómetro:
El procedimiento de medición dinámico utiliza la diferencia entre las velocidades de rebote de un pequeño cuerpo percutor. Éste es lanzado en el instrumento percutor por medio de un muelle tensado a la superficie de la pieza de metal.
Este procedimiento fue desarrollado en 1978 por el señor Leeb, de donde viene el nombre de la unidad de dureza Leeb (HL)

El durómetro puede utilizarse para:

Acero, fundición de acero, herramientas de acero moldeadas en frío, acero inoxidable, hierro fundido (fundido gris, con grafito esferoidal), aluminio, aleaciones, latón, bronce, cobre, aleaciones de forja.

Condiciones de la medición:
   - Superficie de medición mínima 10 mm x 10 mm
   - Radio de curvatura mínimo de la superficie de medición r = 30 mm sin adaptador,
     con adaptador atornillable con ranura en V el radio de curvatura mínimo es de 11 mm
   - A las piezas de trabajo de menos de 5 kg y espesor  de pared delgado (< 5 mm) se les debe
     colocar una base sólida antes de utilizar el durómetro
   - Las piezas de trabajo de menos de 2 kg tienen que colocarse en una base sólida con pasta de
     acoplamiento.

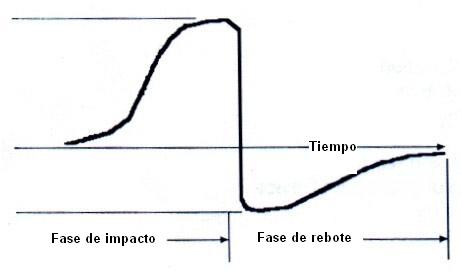

Esbozo del decurso temporal durante la medición de la dureza.

Aquí podrá ver un esbozo de la división temporal de la diferentes fases de la medición con el durómetro. El impacto se produce siempre con la misma aceleración del cuerpo de medición. La energía de rebote difiere midiendo diversos materiales.

Especificaciones técnicas
Rangos de medición
 HRCHRBHBHVHSD
Acero/ hierro20 ... 67,959,6 ... 99,580 ... 64780 ... 94032,5 ... 99,5
Herramientas20,5 ... 67,1  80 ... 898
Acero noble19,6 ... 62,446,5 ... 101,785 ... 65585 ... 802
Fundido gris  93 ... 334
Grafito esferoidal  131 ... 387
Aleación Alu   30 ... 159
Latón 13,5 ... 95,340 ... 173
Bronce  60 ... 290
Cobre  45 ... 315
Escalas de durezaHL, HRC, HRB, HB, HV, HSD



Tipos de material (con posibilidad de ajuste)STEEL (acero)
CWT. STEEL (acero moldeado en frío)
STAIN. STEEL (acero inoxidable)
GC. IRON (fundido gris)
NC. IRON (fundido con granito esferoidal)
C. ALUMIN (fundido de aluminio)
BRASS (latón)
BRONZE (bronce)
COPPER (cobre)
Precisión± 6 HL para HL = 800 (0,8%)
Instrumento de percusióntipo D (integrado)
Dureza máxima940 HV
Radio de la pieza de trabajo (convexo / cóncavo)R mín = 30 mm (con componente 10 mm)
Peso mínimo de la pieza de trabajo5 kg sin base
2 ... 5 kg con base
50 g  ... 2 kg con base y pasta de acoplamiento
Espesor mínimo de la pieza de trabajo3 mm con pasta de acoplamiento
Penetración de temple mínima0,8 mm
Alimentaciónacumulador recargable DC de 9V
Tiempo de carga12 h
Temperatura máxima de la pieza de trabajo+ 120 °C
Temperatura ambiental0 ... + 50 °C
Dimensiones100 x 60 x 33 mm
Peso150 g
Contenido del envío
Durómetro, pasador elástico, bloque de prueba,  cargador, cepillo de limpieza, maletín e instrucciones de uso.

Componentes opcionales

- Adaptador para diámetro internos y externos,
  para superficies cóncavas y convexas
- Certificado de calibración, por ejemplo para
  cumplir con su DIN ISO 9000
