Penetrómetro tipo Pilodyn QC405 - QC406
REF: QC405 / QC406
El penetrómetro tipo Pilodyn QC405 es un equipo avanzado de ensayo no destructivo diseñado para evaluar de manera precisa, rápida y fiable la calidad, densidad y resistencia de la madera tanto en estructuras de madera (QC405) como en árboles vivos (QC406). Su tecnología permite detectar el deterioro interno causado por hongos, bacterias, termitas, condiciones del suelo o prácticas inadecuadas que afectan la integridad estructural de la madera con el paso del tiempo.
Gracias a su diseño intuitivo y portátil, se convierte en una herramienta ideal para inspecciones en campo, control de calidad y evaluación de estructuras existentes. El equipo se posiciona firmemente contra la superficie de la madera mediante su placa frontal, garantizando una base estable para la medición en cualquier entorno. Es apto para piezas con un grosor mínimo de 100 mm.
Características:
- Ensayo no destructivo tipo Pilodyn para evaluación de calidad de la madera
- Evaluación de densidad y resistencia en madera estructural (QC405) y árboles vivos (QC406)
- Detección de deterioro interno: hongos, bacterias, termitas, condiciones del suelo
- Operación en 3 pasos: posicionar, disparar, leer
- Sistema exclusivo de triple lectura (normativa, visualización, memoria O-Ring)
- Control de desgaste integrado con indicador visual en los pines de percusión
- Fuerza de impacto controlada y reproducible: 61 ± 4,9 N
- Rango de medición: 0 – 50 mm
- Diseño portátil e intuitivo para inspecciones en campo
- Materiales de alta durabilidad: aluminio anodizado duro y acero inoxidable
- Apto para piezas con grosor mínimo de 100 mm
Especificaciones técnicas
| Rango de medición | 0 – 50 mm |
| Fuerza de impacto | 61 ± 4,9 N |
| Velocidad de avance | 5,03 ± 0,24 m/s |
| Peso del equipo | 2,6 kg |
| Dimensiones del equipo | 31,7 × 5,4 / 5,9 cm |
| Materiales | Aluminio anodizado duro y acero inoxidable |
| Pines disponibles | Diámetro 5 mm (estándar) o 2,5 mm (Forest) |
| Grosor mínimo de pieza | 100 mm |
Modo de operación
- Posicionamiento: Se sitúa la placa frontal del dispositivo firmemente contra la superficie de madera en el punto donde se desea realizar la muestra.

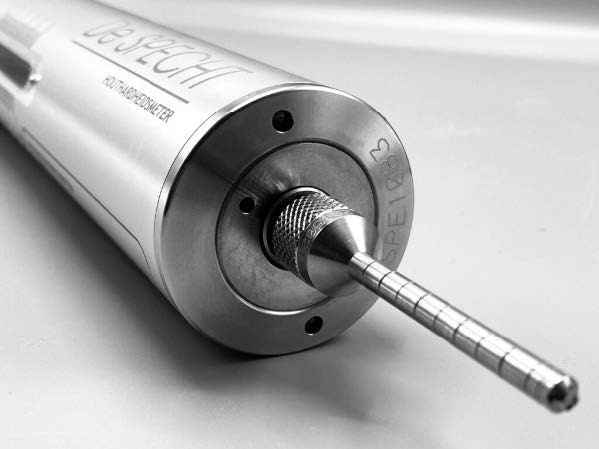

- Disparo: Al presionar el gatillo rojo, se libera instantáneamente un mecanismo interno de muelle calibrado que dispara el pin de percusión con una fuerza controlada de 61 ± 4,9 N y una velocidad de 5,03 m/s.
- Lectura: El pin penetra en la madera y la profundidad alcanzada (hasta 50 mm) revela de inmediato la densidad interna o el nivel de deterioro del material.
Sistema de triple lectura
- Lectura Normativa: Directamente sobre la escala graduada del pin de percusión.

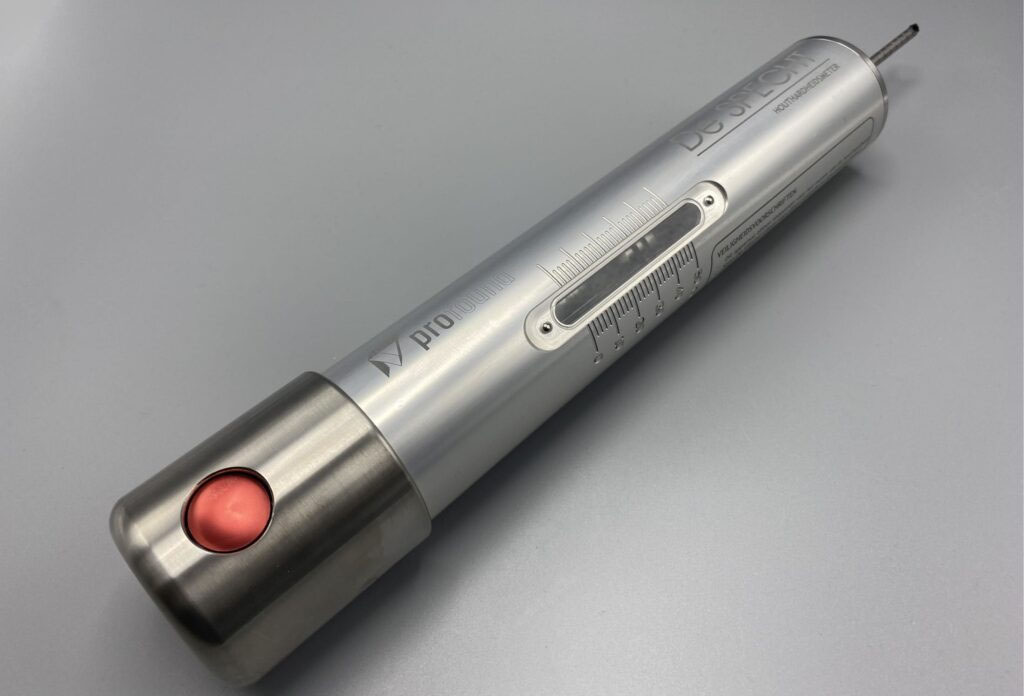

- Lectura de Visualización: A través de la ventana de inspección en el cuerpo del equipo.
- Lectura de Memoria (O-Ring): Una junta tórica permanece en la posición máxima de penetración, permitiendo registrar el dato incluso después de retirar el equipo.
Aplicaciones
- Inspección no destructiva de madera estructural en edificaciones
- Evaluación de calidad y densidad de árboles vivos en entorno forestal
- Control de calidad en industria maderera
- Detección de deterioro interno por agentes biológicos (hongos, bacterias, termitas)
- Evaluación de estructuras de madera existentes (puentes, edificios, postes)
- Inspecciones en campo y auditorías de conservación
Referencias para pedidos
-
REF: QC405
Penetrómetro Pilodyn, modelo estándar para madera estructural (pin 5 mm) -
REF: QC406
Penetrómetro Pilodyn, modelo Forest para árboles vivos (pin 2,5 mm)

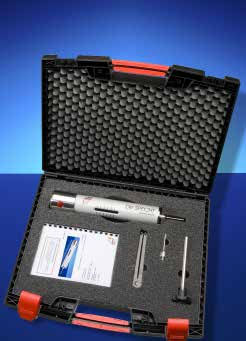

Contenido del Envío
- Penetrómetro Pilodyn (según referencia elegida)
- Pines de percusión
- Anillos O-ring
- Llave Allen
- Llave para pines
- Certificados de calibración de fábrica
- Manual de uso
- Maletín rígido de transporte
