Vitrómetro. Medidor de espesor de vidrio. Medidor de separación entre 2 cristales.

• Rango medidor de espesor 2-22 mm.

• Rango medición de separación 3-20 mm.

• Dimensiones 85x61x10 mm.

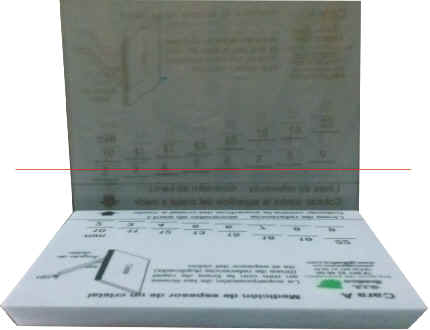

Al situar el vitrómetro sobre el cristal, el reflejo de las líneas nos indican que el espesor del cristal es de 5 mm.
La línea punteada roja muestra el reflejo de la línea de referencia, que en éste caso coincide con la línea correspondiente al número 5.

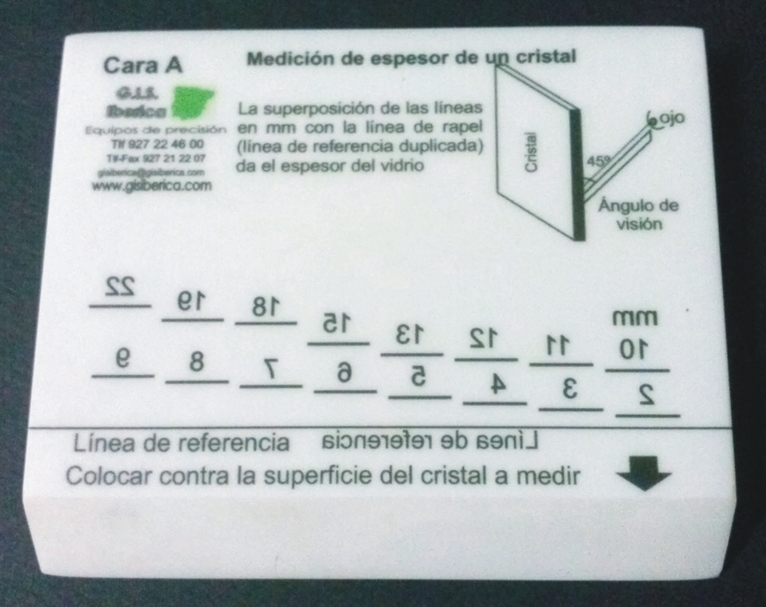

Medición del espesor de un vidrio simple

- Colocar el vitrómetro contra el vidrio con la Cara A hacia arriba, el vitrometro formara un ángulo de 45 grados con el vidrio.

- Hacer la observación en la prolongación del plano del vitrómetro (cara A)
(En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra)

- El Espesor del vidrio en mm será la cifra que coincida con la 2 línea (línea de rappel), en el ejemplo 6 mm.

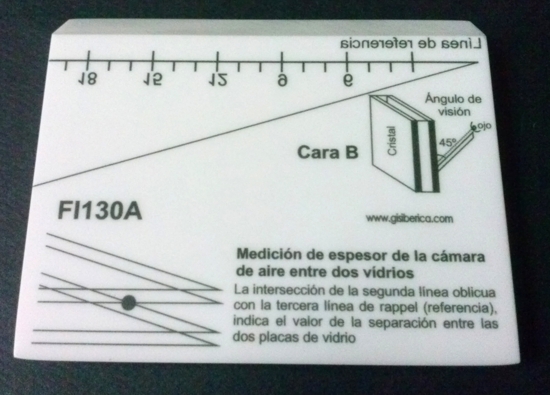

Medición del espesor de la camara de aire entre 2 vidrios

- Colocar el vitrómetro contra el vidrio con la Cara B hacia arriba, el vitrómetro formará un ángulo de 45 grados.

- Hacer la observación en la prolongación del plano del vitrómetro (cara B)
(En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra)

- El Espesor de la separación entre los 2 vídrios (e2), será la cifra que coincida con la intersección de la 2 línea
oblícua y la 3 línea (línea de rappel). En el ejemplo éstas 2 líneas aparecen coloreadas de rojo, la intersección de ambas corresponde al número 12, por tanto el espesor e2=12 mm.
