FI100, FI101, FI102



- Dimensiones 140x40, espesor total 3 mm.

- Peso 4 g

- Precisión de lectura 0,1 mm (con nonio)

- Medición evolución de fisuras en un mismo plano.

- Fijación con autoadhesivo- cola o tornillo (no incluidos)



FI100

- Color blanco

- PVC extruido

- Fabricación especial para exterior

- Alta resistencia a la interperie (plazos superiores a un año)



FI101

- Color amarillo

- PVC extruido

- Para medición de

fisuras en interior de edificios

sobre paramentos secos.

FI102

- Transparente

- Lexan

- Muy discreto, especial para

paramentos nobles en interior o fachadas exteriores

(Alta resistencia a la intemperie)

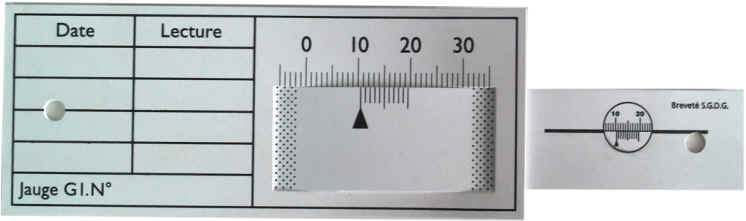

Características generales de los Fisurómetros

Medidas de 1/10 mm por nonius de lectura





Ejemplo de lectura con nonio

El fisurómetro dispone de una escala superior fija graduada de 0 a 30 mm, la escala inferior móvil o

nonio (consta de 10 divisiones) que corresponden a 9 mm de la escala superior.



Ejemplo de lectura

La marca del nonio(escala inferior), está entre 13 y 14 mm de la escala superior.



a) mm de lectura

La marca del nonio indica 13 mm en el ejemplo



b) Lectura del decimal

Busque la línea del nonio coincidente con una línea de escala fija. En el caso del ejemplo, el trazo 8 del nonio coincide con la graduación 21 de la escala de medición. La fracción de mm entre 13 y 14 será de 8/10 (8 décimas de mm), siendo por tanto la lectura 13,8 mm.

Uso del fisurómetro

Ejemplo de seguimiento de evolución de fisuras en una obra realizada sobre arcillas sensibles a las

variaciones del contenido de agua.



Después de las observaciones que han confirmado la abertura y cierre de las fisuras, se ha decididorealizar un

drenaje y acerado. La estabilización de la obra ha sido verificada en los seis meses posteriores a los trabajos.



Ejemplo de colocación de Fisurómetros FI100-FI101-FI102
