Solo necesitas un equipo FI400 (o equivalente) y el software FI400SOF, que incluye el cable USB. Con él configuras el intervalo, la hora y las alarmas, y descargas los datos almacenados.

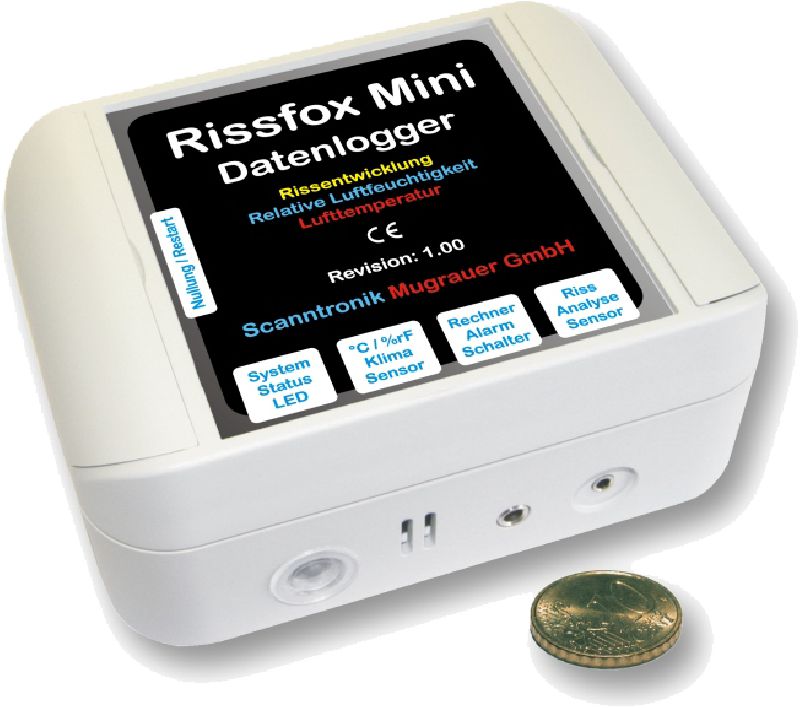

Fisurómetro digital FI400 Rissfox Mini con datalogger
REF: FI400

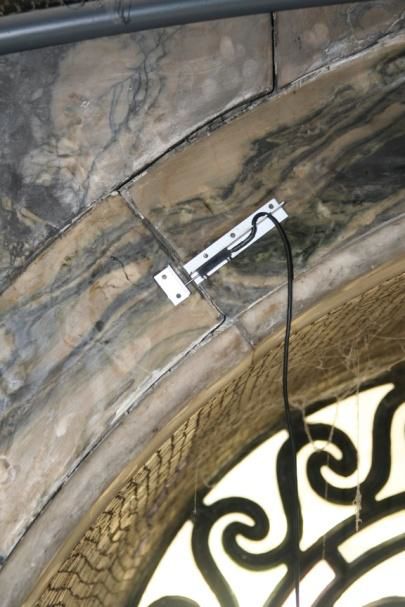

Los fisurómetros digitales FI400 son equipos diseñados para medir y registrar de forma precisa los movimientos de grietas o fisuras en estructuras, muros, presas o elementos de obra civil.
Ofrecen una resolución de 0,0025 mm, con rangos de medida de 10 mm o 75 mm, y una memoria de 16.000 lecturas, ampliable a 64.000 con el módulo FI400MEM. El intervalo de registro es totalmente configurable, desde 1 segundo hasta 24 horas.
Funcionan con pilas estándar AA (2 unidades) y pueden trabajar de forma autónoma durante meses o años según el intervalo de lectura.
Las versiones FI400A y FI40075A incorporan además sensores de temperatura y humedad ambiental, permitiendo registrar junto con la fisura las condiciones climáticas que pueden influir en la medición.
Los equipos pueden complementarse con módulos de telemetría GPRS (FI400GPRS) para el envío automático de datos por correo electrónico o SMS, así como con el módulo multisensor FI400B, que permite conectar hasta cuatro sensores adicionales.
Características
- Resolución de 0,0025 mm para mediciones precisas.
- Rangos de medida de 10 mm o 75 mm según el modelo.
- Memoria de 16.000 lecturas, ampliable a 64.000 con FI400MEM.
- Intervalo de registro configurable desde 1 segundo hasta 24 horas.
- Funcionamiento autónomo con pilas AA, duración de meses o años.
- Modelos con sensores de temperatura y humedad ambiental (FI400A y FI40075A).
- Compatibles con módulos de telemetría GPRS para envío automático de datos por email o SMS.
- Software SoftFOX para configuración, descarga y análisis de datos.
- Sensor lineal de alta precisión para detectar movimientos de fisuras.
- Registro de desplazamiento, fecha, hora, y en modelos A: temperatura y humedad.
Especificaciones técnicas
| Modelo | Rango de medida | Resolución | Memoria | Sensor Tª/HR | Características principales |
|---|---|---|---|---|---|
| FI400 | 10 mm (±5 mm) | 0,0025 mm | 16.000 lecturas (ampliable a 64.000) | No | Modelo base. Incluye sensor de 10 mm con cable de 2 m. |
| FI400A | 10 mm (±5 mm) | 0,0025 mm | 16.000 lecturas (ampliable a 64.000) | Sí | Mide fisura y además temperatura y humedad ambiental. |
| FI40075 | 75 mm | 0,0025 mm | 16.000 lecturas (ampliable a 64.000) | No | Ideal para fisuras con mayor desplazamiento. Incluye sensor de 75 mm con cable 2 m. |
| FI40075A | 75 mm | 0,0025 mm | 16.000 lecturas (ampliable a 64.000) | Sí | Mide fisura + temperatura y humedad ambiental. |
| FI400B | — | — | — | — | Módulo multisensor. Permite conectar hasta 4 sensores (FI400SEN/FI400SEN75). |
| FI400GPRS | — | — | — | — | Sistema de telemetría GPRS con alarmas por email y SMS. |
| FI400SOF | — | — | — | — | Software de configuración SoftFOX (Windows) + cable USB. |
Datos técnicos comunes
| Resolución | 0,0025 mm |
| Precisión lineal | ±2 % |
| Memoria | 16.000 lecturas (ampliable a 64.000 con FI400MEM) |
| Intervalo de registro | desde 1 s hasta 24 h (configurable) |
| Alimentación | 2 pilas AA |
| Autonomía (orientativa) | 16k lecturas a 15 min → 167 días 16k lecturas a 1 h → 667 días 64k lecturas a 15 min → 667 días |
| Rango de temperatura de trabajo | −20 °C a +70 °C |
| Protección | Opcional con caja de intemperie FI400EST o FI400EST2 |
| Comunicación | USB (con cable FI400USB incluido en FI400SOF) |
Modelos con sensor climático (FI400A / FI40075A)
| Temperatura | Rango: −20 °C a +70 °C Resolución: 0,1 °C Precisión: ±0,3–0,4 °C |
| Humedad relativa | Rango: 0–100 % HR (sin condensación) Resolución: 0,1 % HR Precisión: ±1,8–3 % HR (según modelo) |
| Opción | FI400TH para mejorar la precisión del sensor climático. |
Funcionamiento general
Cada fisurómetro dispone de un sensor lineal que detecta con alta precisión los movimientos de la fisura. El datalogger interno almacena las lecturas a intervalos regulares configurables desde el PC mediante el software SoftFOX (FI400SOF).
El equipo registra:
- Valor de desplazamiento (fisura).
- Fecha y hora exacta de cada lectura.
- En modelos "A": temperatura y humedad ambiental.
Posteriormente, los datos se descargan mediante cable USB y pueden exportarse a Excel o CSV para análisis y representación gráfica.
Modelo multisensor FI400B
El FI400B es un módulo de expansión que permite conectar hasta cuatro sensores de fisura (FI400SEN o FI400SEN75) a un mismo sistema, utilizando un único registrador principal de la familia FI400 (FI400, FI400A, FI40075 o FI40075A).
Su objetivo es registrar simultáneamente los movimientos de varias fisuras o puntos estructurales, manteniendo sincronizados los tiempos de lectura y reduciendo el número de dataloggers necesarios en una instalación.
Este módulo convierte un sistema FI400 estándar en una solución multicanal, ideal para:
- Seguimiento de fisuras múltiples en un mismo edificio o muro.
- Control de estructuras históricas o elementos de gran superficie.
- Medición comparativa en distintos materiales o zonas de una obra civil.
- Ensayos de laboratorio o proyectos de investigación donde se requiere correlación entre sensores.
Características principales:
- Hasta 4 canales de entrada independientes para sensores lineales FI400SEN o FI400SEN75.
- Cada canal registra desplazamiento con la misma resolución (0,0025 mm).
- Sincronización automática con el registrador principal FI400/FI400A/FI40075/FI40075A.
- Configuración y descarga de datos mediante el software SoftFOX (FI400SOF).
- Alimentación: 4 pilas AA, con autonomía de varios meses según intervalo de lectura.
- Indicadores LED de funcionamiento y comunicación.
- Montaje sencillo mediante conectores rápidos y cableado directo.
Incluye:
- Módulo FI400B con cuatro canales de entrada y compartimento para baterías.
Requiere:
- Un registrador principal (FI400 / FI400A / FI40075 / FI40075A).
- Sensores FI400SEN (10 mm) o FI400SEN75 (75 mm), uno por canal utilizado.
- Cables directos de 2, 10, 20 o 100 m (los cables largos no son extensiones; deben pedirse junto con el sensor).
- Alimentación: 4 pilas AA.
- Software SoftFOX para configuración, sincronización y descarga.
Opcionales:
- FI400GPRS para transmisión remota de datos de todos los canales.
- Cajas de intemperie FI400EST, FI400EST1 o FI400EST2 para protección ambiental.
Ventajas del FI400B:
- Centraliza la recogida de datos de varios puntos.
- Facilita la instalación y el mantenimiento (menos equipos principales).
- Ahorra costes en proyectos con múltiples fisuras.
- Permite ampliar instalaciones FI400 existentes sin sustituir el sistema.

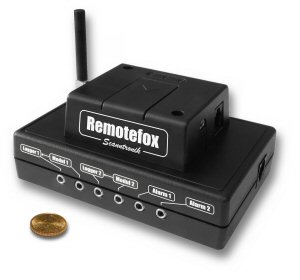

Telemetría FI400GPRS
Módulo que permite el envío automático de datos por email y SMS, con posibilidad de definir destinatarios, umbrales de alarma y retardos.
Alimentación: 8 pilas tipo C o fuente de 12 V.
Incluye: sistema GPRS (sin tarjeta SIM).
Requiere: un registrador FI400/FI400A/FI40075/FI40075A o módulo FI400B.
Software FI400SOF (SoftFOX)
Software para Windows incluido en el kit FI400SOF, que permite:
- Configurar el intervalo de registro.
- Definir umbrales y retardos de alarma.
- Sincronizar el reloj interno.
- Verificar estado de batería.
- Descargar los datos almacenados.
- Visualizar gráficos y exportar a Excel o CSV.
Incluye cable USB FI400USB.
Sensores y cables
Modelos base (FI400, FI400A, FI40075, FI40075A): Incluyen 1 sensor correspondiente (10 mm o 75 mm) con cable de 2 m. Opcionales: sensores adicionales FI400SEN/FI400SEN75, cables directos de 10/20/100 m (pedir junto con el sensor), FI400SEN75P para sensores de 75 mm.
Módulo multisensor FI400B: Requiere sensores FI400SEN/FI400SEN75 (uno por canal), cables directos de 2/10/20/100 m (pedir junto con el sensor) y FI400SEN75P si el sensor de 75 mm no se pega directamente.
Avisos importantes
- Cambio de sensor tras la compra puede introducir error 1–3 %; para recuperar exactitud, enviar equipo + sensor a fábrica para ajuste.
- La autonomía depende del intervalo, nº de sensores, temperatura y telemetría (p. ej., 16k a 15 min ≈ 167 días; 16k a 1 h ≈ 667 días; 64k a 15 min ≈ 667 días).
Códigos de referencia
Dataloggers: FI400 · FI400A · FI40075 · FI40075A
Multisensor: FI400B
Telemetría: FI400GPRS
Software/USB: FI400SOF / FI400USB
Sensores: FI400SEN (10 mm) · FI400SEN75 (75 mm) · FI400SEN75P (plataforma)
Cables directos: FI40010 (10 m) · FI40020 (20 m) · (100 m bajo pedido)
Accesorios: FI400MEM · FI400EST / EST1 / EST2 · FI400CAJ4 · FI400CALI · FI400TH · FI400LAC · FI400SON · FI400SMS
Preguntas frecuentes
Sí. FI400/FI400A incluyen sensor de 10 mm (cable 2 m) y FI40075/FI40075A incluyen sensor de 75 mm. Puedes pedir FI400SEN / FI400SEN75 como repuesto o para el módulo FI400B.
Depende del intervalo de registro:
- 1 lectura cada 15 min → aprox. 6 meses.
- 1 lectura cada 1 h → aprox. 1,5 años.
- 1 lectura cada 6 h → hasta 4 años.
La autonomía puede variar por temperatura y uso de telemetría.
Sí. Con el módulo FI400GPRS recibirás datos y alertas por email o SMS. Sin ese módulo, el equipo funciona igual y descargas por USB con FI400SOF.
Sí. Se recomienda proteger con FI400EST / FI400EST2, sellar conectores y evitar exposición directa al agua. Para sensores de 75 mm, usa FI400SEN75P si necesitas montaje rígido, ya que el sensor no incluye pletinas.
Referencias para pedidos
- REF: FI400 Fisurómetro digital FI400 con datalogger (10 mm, sin sensor climático).
- REF: FI400A Fisurómetro digital FI400A con datalogger (10 mm, con sensor de temperatura y humedad).
- REF: FI40075 Fisurómetro digital FI40075 con datalogger (75 mm, sin sensor climático).
- REF: FI40075A Fisurómetro digital FI40075A con datalogger (75 mm, con sensor de temperatura y humedad).
- REF: FI400B Módulo multisensor para conectar hasta 4 sensores adicionales.
- REF: FI400GPRS Sistema de telemetría GPRS para envío automático de datos por email y SMS.
Accesorios:
- REF: FI400MEM Ampliación de memoria a 64.000 lecturas.

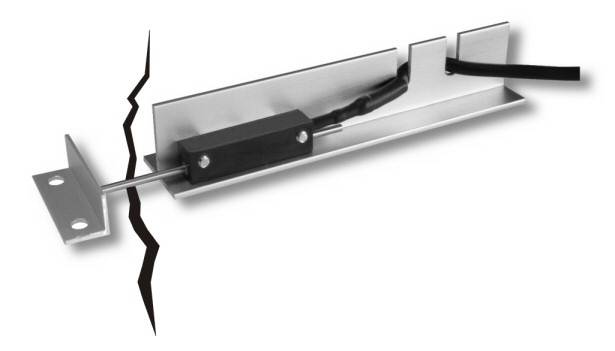

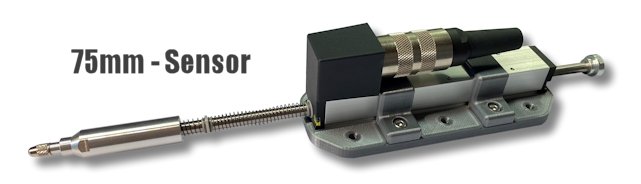

- REF: FI400SEN / FI400SEN75 Sensores adicionales de 10 mm o 75 mm (con cable 2 m).
- REF: FI400SEN75P Plataforma de montaje con soportes para sensor de 75 mm.
- REF: FI40010 / FI40020 / (100 m) Cables directos de conexión de 10, 20 o 100 m (no extensiones).

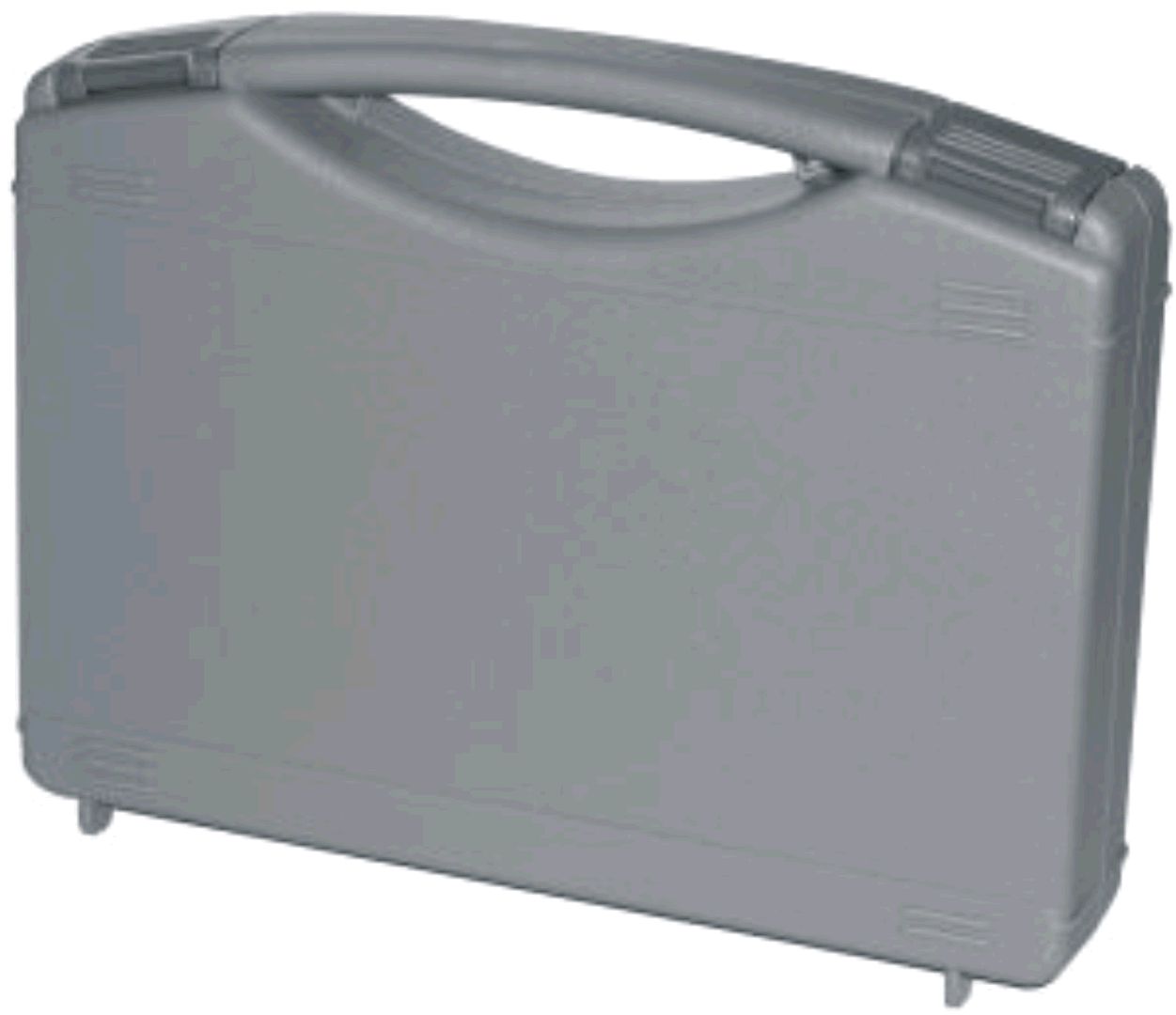

- REF: FI400CAJ4 Maletín rígido para transporte y protección.
- REF: FI400EST / FI400EST1 / FI400EST2 Cajas de protección para intemperie.
- REF: FI400CALI Certificado de calibración de fábrica (solo medida lineal).
- REF: FI400TH Mejora de precisión de temperatura y humedad (solo FI400A).
- REF: FI400SON Alarma acústica.
- REF: FI400SMS Sistema de alarma por SMS.
Descargas:
- REF: FI400SOF Software de configuración SoftFOX (Windows) + cable USB.
