Forcípula Digital Arborsonic con comunicación Bluetooth

Modo de uso de la forcípula digital con comunicación Bluethooth (sólo para uso con el tomógrafo Arborsonic 3D):

Una vez montada la forcípula y antes de comenzar la medición, calibre la forcípula:

Primero mueva las mandíbulas de manera que las puntas de las madibulas se toquen, cuando aparezca el valor 0000 en esta posición pulse el botón durante 5 segundos. Esto recalibrará la forcípula y aparecerá 0000 de nuevo. Después, abra las mandíbulas de manera que la distancia entre ellos sea de 1600 mm, (63 pulgadas), utilice una cinta métrica para esta medición, vuelva a presionar el botón durante 5 segundos para calibrar también esta posición.

Inicie el programa Arborsonic 3D y vaya al apartado de geometría. Seleccione la forma irregular para utilizar la forcípula. En la forma circular o elíptica no es necesario el uso de la forcípula.

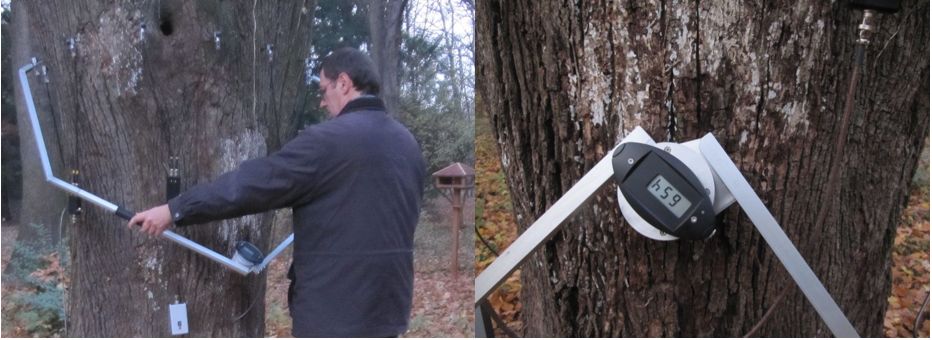

Encienda la forcípula y pulse el botón “ Star BT Caliper”. En los altavoces de su ordenador escuchará “Please measure distance between 1 and 2” (Por favor, mida la distancia entre el 1 y el 2). Sitúe uno de los extremos de la forcípula en el sensor 1 clavado en la corteza y el otro extremo en el sensor 2, presione el botón. Los datos se transmitirán inmediatamente y escuchará la orden para medir el siguiente par de sensores. Asegúrese de que los altavoces estén encendidos y al máximo volumen. Una vez que todos los puntos han sido registrados, se mostrará en la pantalla la forma del tronco y ya se puede utilizar para verificar resultados. En caso de que hubiera algún error durante la medición entonces la imagen aparecerá distorsionada o no se mostrará del todo. En este caso, hay que corregir los datos incorrectos seleccionando con el ratón el campo apropiado en el ordenador o hay que repetir la medición entera.

La forcípula se apagará automáticamente 60 segundos después de su última transmisión de datos, la pantalla empezará a parpadear. Para apagarlo, presione el botón hasta que el parpadeo desaparezca.

Instalación:

La instalación de esta forcípula digital es muy similar a la del Arbosonic 3D.
1.Compruebe que el Bluetooth esté habilitado en su ordenador. Algunos ordenadores tienen un botón exterior para encender y apagar la conexión inalámbrica.
2.Enciende la forcípula apretando el botón. Aparecerá en la pantalla: ’- - - -’ durante unos 6 segundos, esto significa que se está iniciando. Cuando aparezcan unos números, la forcípula estará lista para usarse. El valor que ahora aparece en pantalla puede ser enviado presionando el botón una vez.
3.Vaya al panel de control de Windows. Pulse en el icono del Bluetooth y seleccione añadir dispositivo (Add Device). Espere a que aparezca “Caliper” en la lista y añádalo. Entre el código PIN que es 1234. Al final del proceso de instalación, el número del puerto de comunicación (COM port) aparecerá, no olvide este valor.
4.Inicie el programa Arborsonic 3D, vaya a los ajustes con el icono herramientas en la parte superior y seleccione “Bluetooth Caliper”. Espere a que aparezca “Bluetooth Caliper”, este proceso puede tardar un minuto. Seleccione el puerto que aparece al final del proceso de instalación de Bluetooh.
5.Guarde los ajustes, salga y reinicie el programa

Mantenimiento
- La forcípula no es resistente al agua, no utilizar en caso de lluvia.
- La forcípula incluye unas baterías que se pueden recargar en el ordenador con un cable USB. Una luz roja indicará que está en modo de carga y se apagará una vez terminado el proceso.

IMPORTANTE:
En caso de no usar en 4-5 meses, por favor, recargue la forcípula. La batería puede estropearse si pasa largo tiempo descargada, mantener la forcípula cargada.
- Para el almacenaje de la forcípula, por favor, asegúrese de desmontar las mandíbulas, no las doble, de ser así, el equipo podría deformarse.
