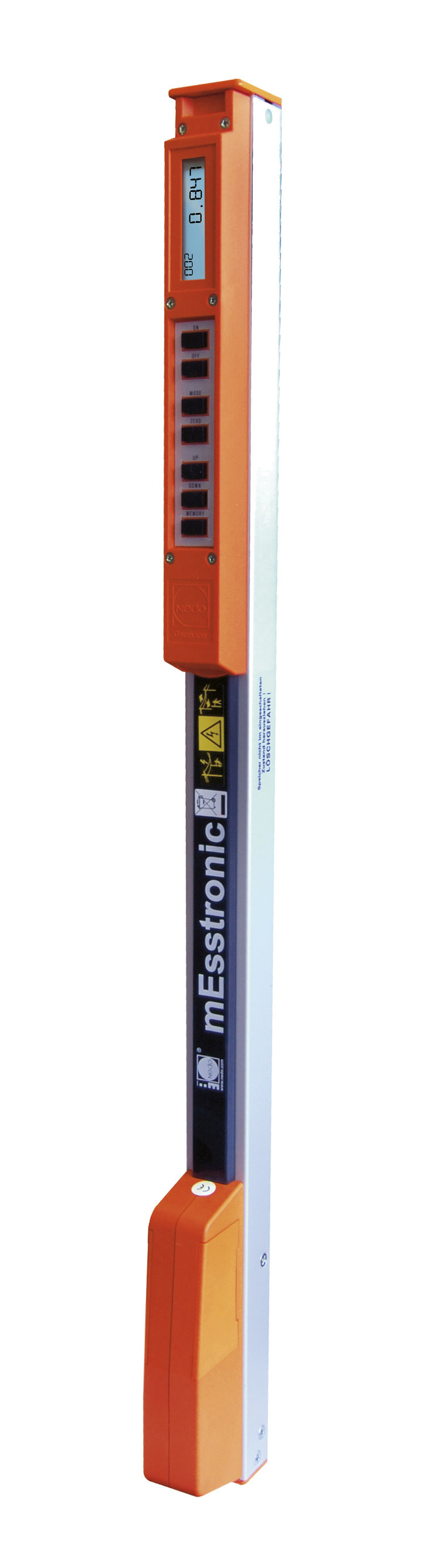

MT712, MT713, MT14, MT714A, MT714B, MT714C



TELESCÓMETRO ELECTRÓNICO CON MEMORIA

El Telescómetro mEsstronic al iqual que el mEsstronic Easy

un útil electrónico de medición de longitudes para el profesional.



Adicionalmente a las funciones de mEsstronic Easy el Nedo mEsstronic ofrece la posibilidad de memorizar hasta 511 valores de medición en un módulo de memoria intercambiable.

Para la evaluación de los resultados de medición, los datos memorizados pueden ser indicados en el display del mEsstronic. Además es posible transmitir los valores de medición a un PC con ayuda del Nedo Interface y allí continuar procesando en programas específicos del usuario, como p.ej. sistemas CAD.

El módulo de memoria y el Nedo Interface pueden ser adquiridos
como accesorios.

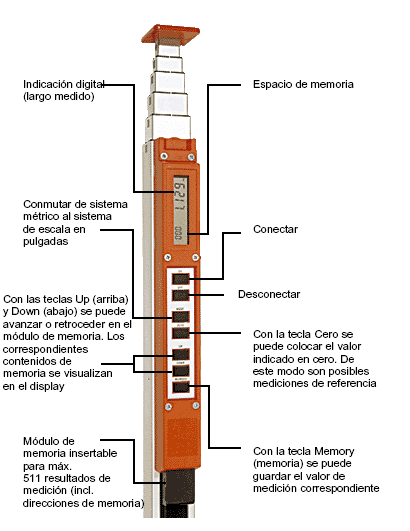

Características
  • Resolución: 1 mm
  • Precisión: ±1 mm
  • Rango de medición: 3 m, 5 m y 8 m
  • Suministro de tensión: 4x1,5 V pilas mignon
  • Autonomía: aprox. 200 horas en servicio continuo
  • Automático de desconexión tras 3 minutos de pausa de medición
  • Función Cero: Determinación de puntos de referencia para mediciones relativas
  • Ranura para módulo de memoria para guardar 511 valores de medición y los correspondientes números de posición de memoria
  • Hasta 10 valores de medición pueden ser conservados sin módulo de memoria
Nedo mEsstronic



Codigo Rango de medición Largo plegado División Resolución Peso

MT712

0,70 m - 3,00 m

0,70 m

mm/pulgadas

1 mm

1,4 kg

MT713 1,04 m - 5,00 m 1,04 m mm/pulgadas 1 mm 2,1 kg

MT714

1,54 m - 8,00 m

1,54 m

mm/pulgadas

1 mm

2,8 kg

MT714A- Módulo de memoria(511 registros)(MT714E)+ interfaz para descargar datos al PC(MT714D)

MT714B- Cable interfaz RS232 para transpasar datos directos al PC, incluye software descarga de datos

MT714C- Módulo Bluetooth, incluye software descarga de datos

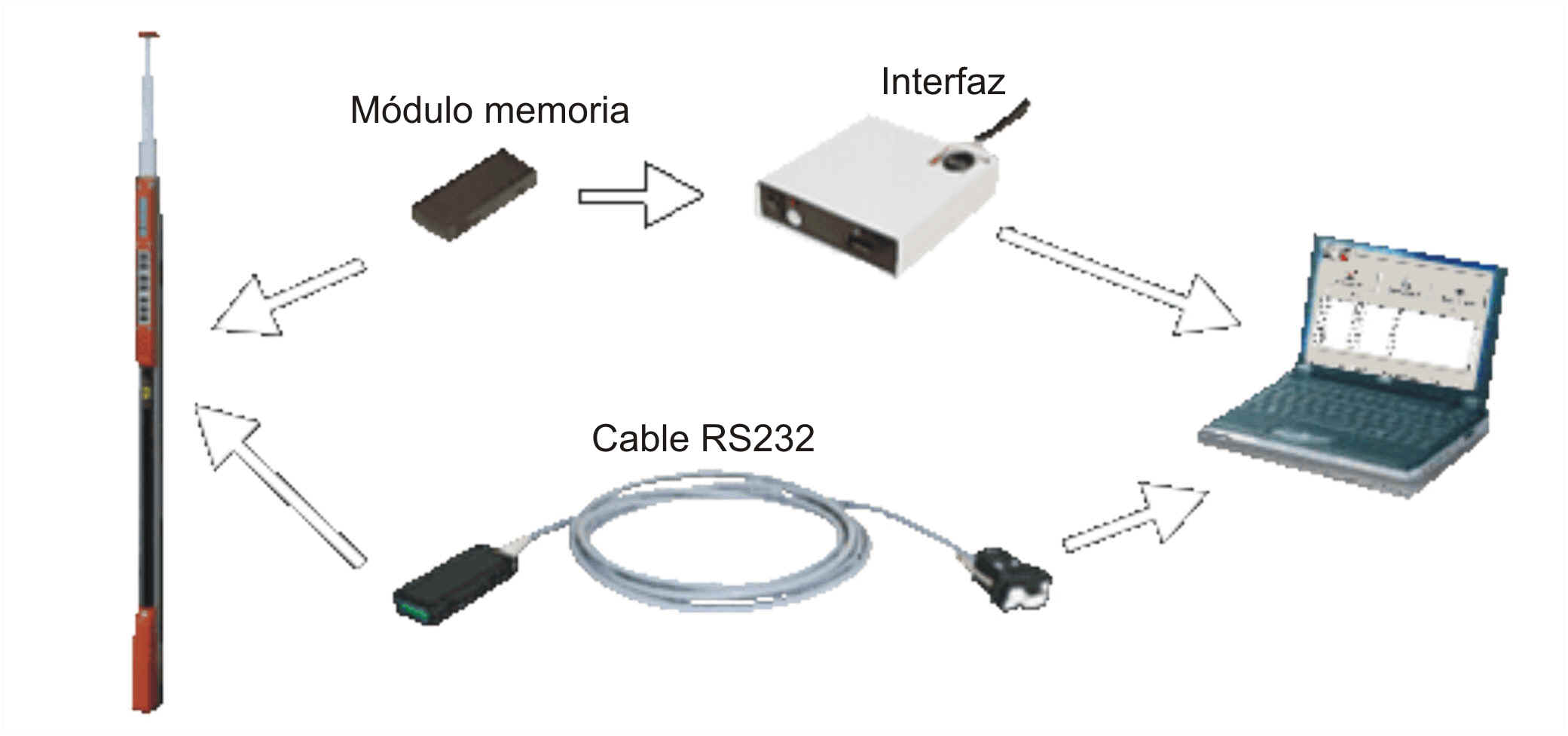

Memoria y transferencia de datos

El procesamiento electrónico de los datos medidos puede ser realizado de dos maneras:

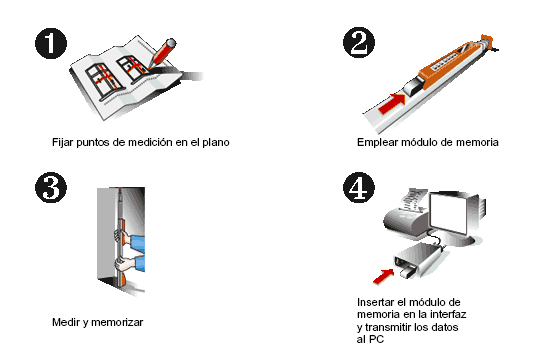

En el procedimiento offline se guardan hasta 511 valores de medición en un módulo de
memoria y desde allí se transmiten con la interfaz a un PC. (memoria e interfaz MT714A)

En el procedimiento online se conecta un mEsstronic a través del cable de datos (MT714B)
directamente con el PC, de manera que valores de medición individuales se pueden transferir inmediatamente al PC. En ambos casos se emplea el mismo software.
La versión más actual de este programa se encuentra en la interfaz y el cable de datos adjunto, o puede ser descargado de Internet en la zona de Descargas.

Para descargar datos directamente a un PC utilice el cable RS232(MT714B) o el módulo Bluetooth(MT714C)





Para descargar datos directamente a un PC utilice el cable RS232(MT714B) o el módulo Bluetooth(MT714C)

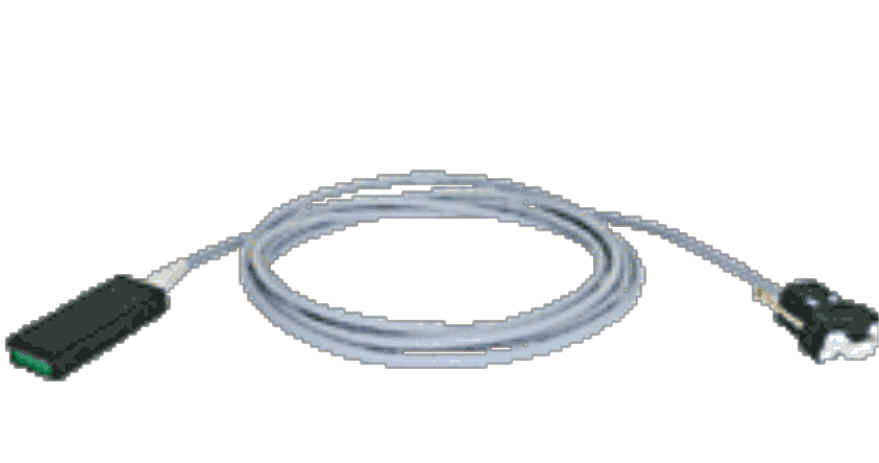

MT714B

Cable interface RS232 para descarga datos a PC desde MT712-713-714-717(Messtronic), incluye software descarga de datos

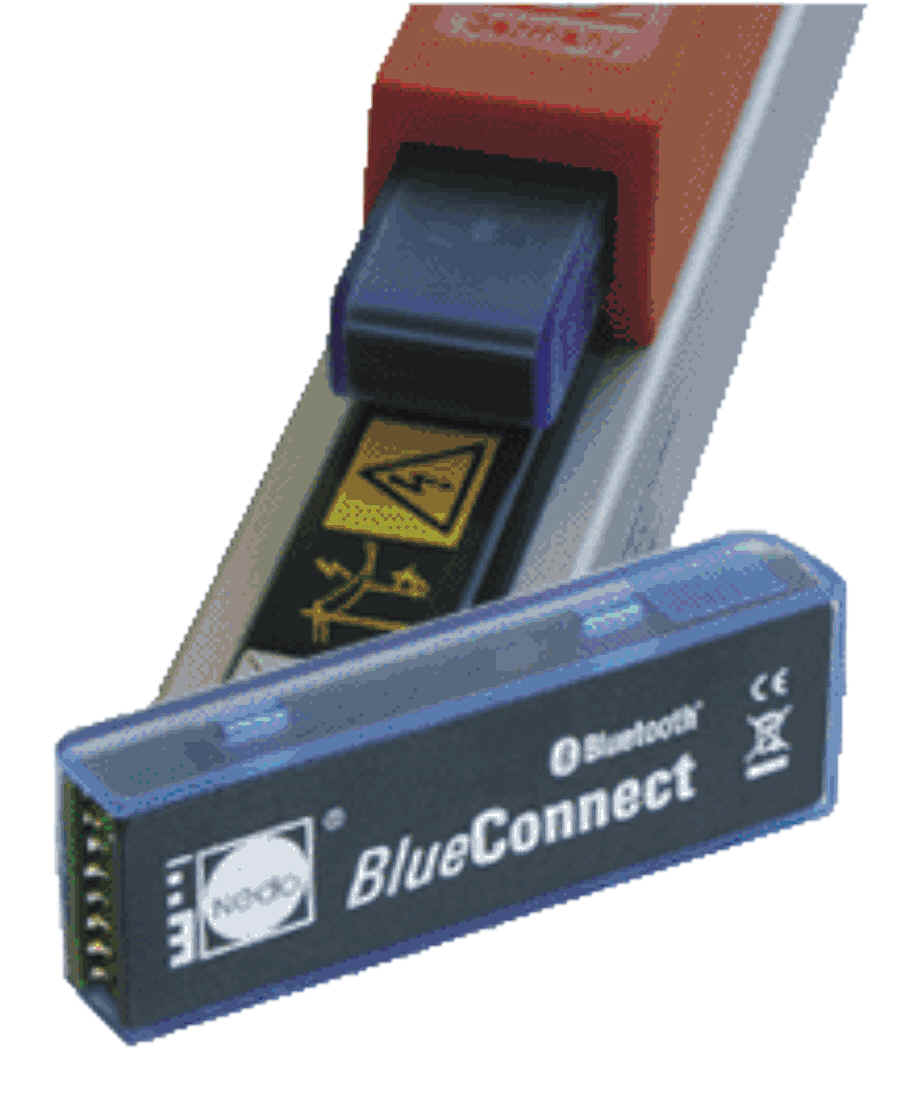

MT714C

Módulo Bluetooth BlueConnect

Con el módulo Bluetooth, las medidas determinadas con el sistema Nedo mEsstronic pueden transmitirse de forma sencilla e
inalámbrica al PC, al PC de bolsillo o al sistema de mando de una máquina.
Con el software “Nedo Connect” adjunto pueden editarse, guardarse en memoria y administrarse los valores de medición en un PC/PC de bolsillo.

Características:

  • Alcance: 10 m (clase 2)

  • Pantalla LED azul, bien visible, para los estados de servicio

  • Compatible con mEsstronic y mEsstronic 0.1

  • Alimentación de tensión a través de mEsstronic

  • Interfaz:
    Bluetooth 1.10, Serial Port Profile, Slave



Incluye el software para el PC y el PC de bolsillo (el PDA no forma parte del suministro).
Únicamente deberá instalar el software “Nedo Connect” en su PC/PDA y ya podrá editar,
guardar y administrar sus valores de medición.

Para la comunicación con la Nedo Interface (MT714B) y todos los productos Nedo,
que disponen de una interfaz, se emplea el programa Windows® Nedo Connect.
Los módulos de memoria, que se insertan en la interfaz, pueden ser leídos con este y en
caso necesario ser borrados. Asimismo se permite comprobar el estado de la batería
tampón de un módulo de memoria.
Junto al número de lugar de memoria se emiten los valores de medición o bien el signo.
Los datos transferidos ser guardados y exportados hacia Microsoft® Excel.

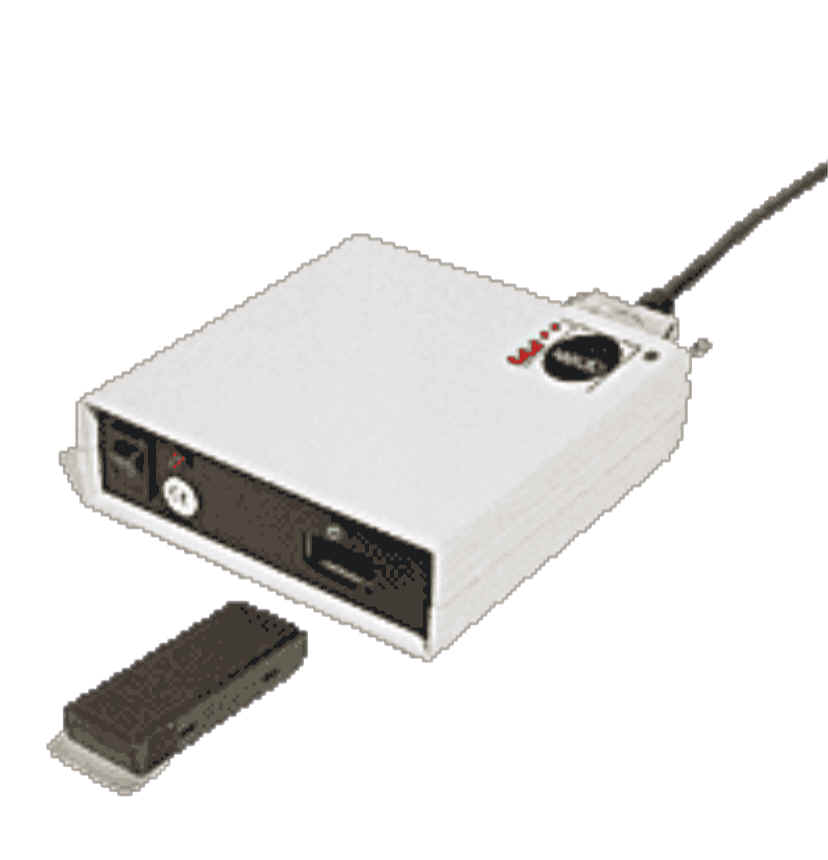

MT714A (Conjunto de módulo de memoria MT714E+ Interface MT714D)











MT714E

Módulo de memoria para mEsstronic y mEsstronic con 0,1 mm de resolución.
Módulo de memoria con 511 lugares de memoria en el mEsstronic o bien con 250 lugares de memoria en el mEsstronic con 0,1 mm de resolución.



MT714D

Interfaz para transferencia de datos desde
el módulo de memoria al PC a través de la
interfaz serie V.24.
