Nivel topográfico
REF: NIDS24, NIDS28, NIDS32
El nivel topográfico, también llamado nivel óptico o equialtímetro es un instrumento que tiene como finalidad la medición de desniveles entre puntos que se hallan a distintas alturas o el traslado de cotas de un punto conocido a otro desconocido.
Pueden ser manuales o automáticos, según se deba calibrar horizontalmente el nivel principal en cada lectura, o esto se haga automáticamente al poner el instrumento "en estación”.
El nivel óptico consta de un anteojo similar al del teodolito con un retículo estadimétrico, para apuntar y un nivel de burbuja muy sensible (o un compensador de gravedad o magnético en el caso de los niveles automáticos), que permita mantener la horizontalidad del eje óptico del anteojo, ambos están unidos solidariamente de manera que cuando el nivel está desnivelado, el eje del anteojo no mantiene una perfecta horizontalidad, pero al nivelar el nivel también se horizontaliza el eje óptico.
Características:
- Fabricado según los estándar internacionales.
- Compensador de alta precisión.
- Tornillo sin fin.
- Construcción sellada para uso en distintas condiciones meteorológicas.

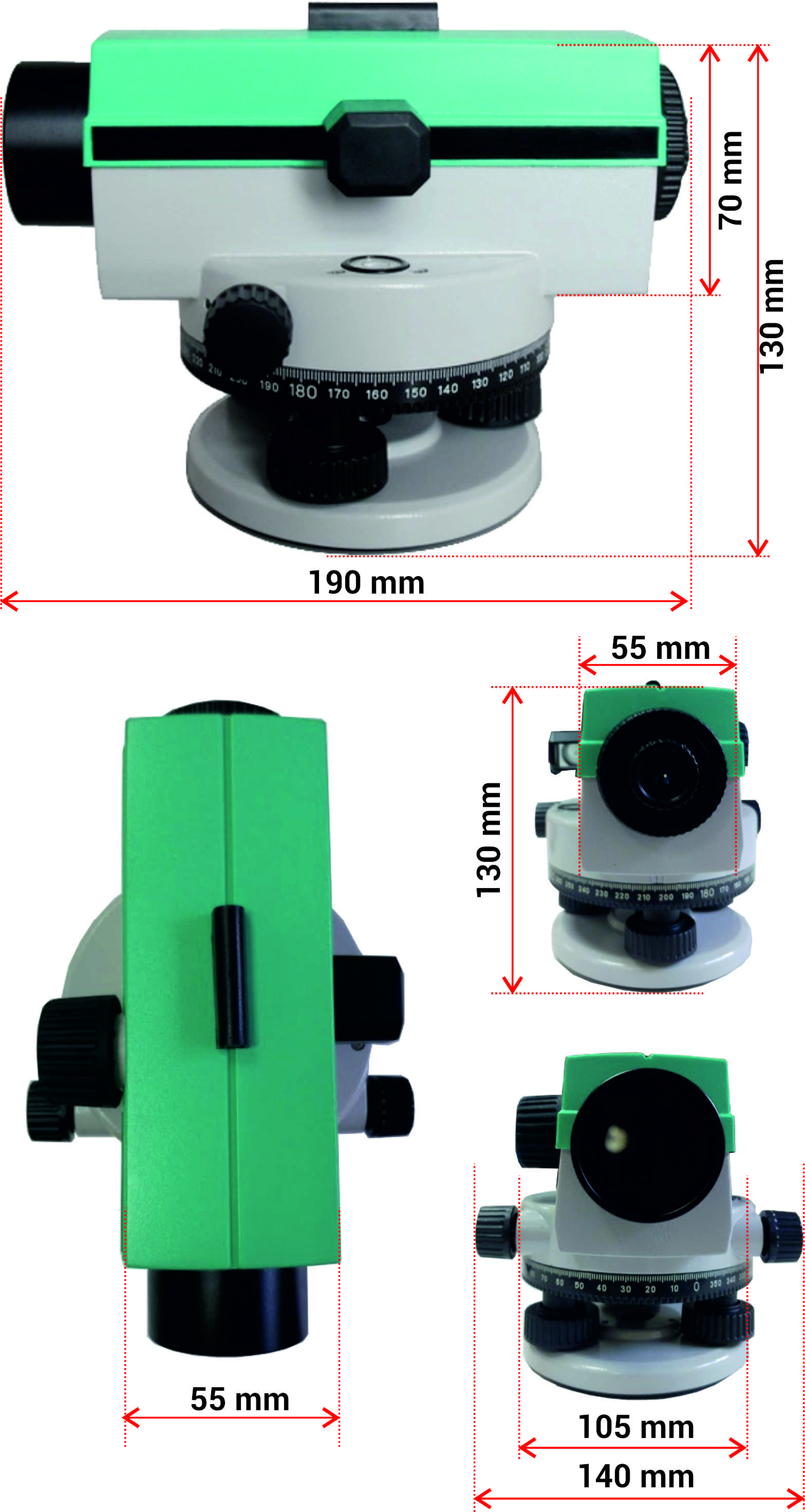

Especificaciones técnicas
| Desviación estándar para doble nivelación | |
| NIDS24 | 2.0 mm |
| NIDS28 | 1.5 mm |
| NIDS32 | 1.0 mm |
| Aumentos | |
| NIDS24 | 24x |
| NIDS28 | 28x |
| NIDS32 | 32x |
| Apertura del objetivo | 40 mm |
| Campo de visión | 1°20′ |
| Mínima distancia de enfoque | 0.65 m |
| Constante del nivel | 100 |
| Factor de adicción | 0 |
| Waterproof | Si |
| Rango de trabajo | ±15′ |
| Precisión de ajuste | ±0.5″ |
| Sensibilidad del nivelillo | 8′/2mm |
| Graduación del círculo | 1° o 1gon |
PRINCIPIO FUNCIONAMIENTO
Lectura de altura
- Poner en estación el instrumento, nivelarlo y ajustar con nitidez la imagen del retículo.
- Colocar la mira en posición vertical.
- Apuntar aproximadamente a la mira con el dispositivo de puntería aproximada.
- Enfocar mediante el botón de enfoque.
- Afinar la puntería utilizando el tornillo lateral.

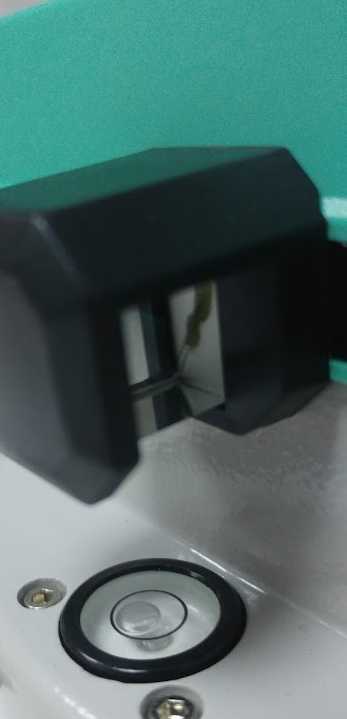

- Comprobar que la burbuja del nivel esférico sigue centrada (mirada a través del prisma).
- Dar unos golpecitos encima de la carcasa para comprobar que el compensador está funcionando.
- Leer la altura H en el hilo horizontal del retículo. Ejemplo de arriba: H=1.145m
Medición de la distancia
El hilo vertical del retículo es el índice para direcciones angulares. Hilo horizontal, índice para la lectura de la mira de nivelación. Hilos estadimétricos, para el sistema telemétrico de Reichenbach.
El intervalo de la mira entre ambos trazos estadimétricos, da la distancia horizontal en metros desde el eje vertical a la mira según la fórmula:
S = l * k + c
en donde:
- S= distancia horizontal (m)
- l=intervalo de lecturas (m)
- k=constante de multiplicación
- c=constante de adición

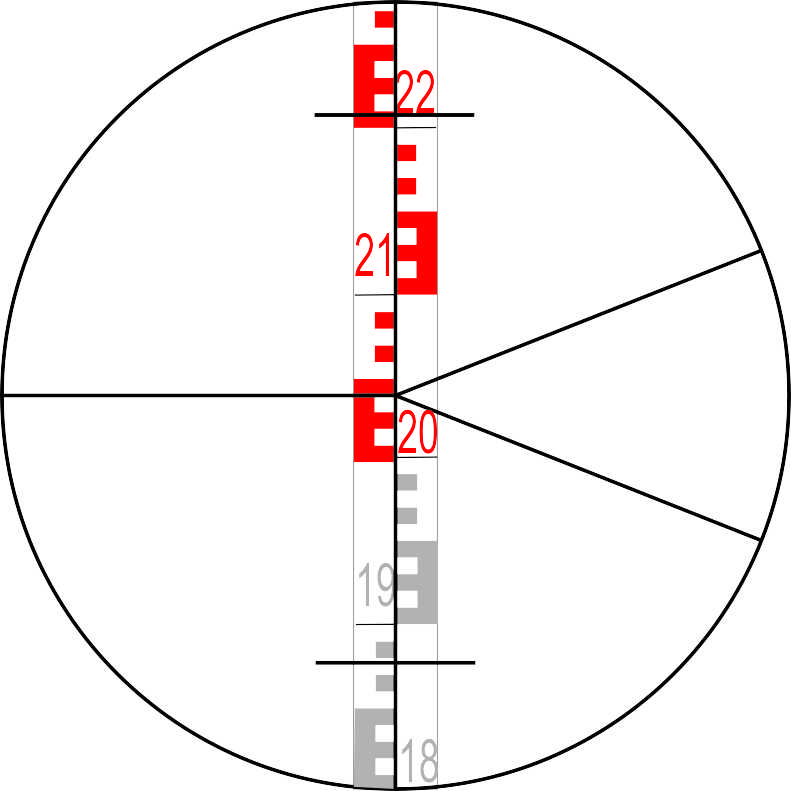

- Ejemplo de la figura:
- Hilo superior = 2,209 m
- Hilo inferior = 1,878 m
- Resultado: 0,331 m
- Distancia d = 100 x L
- K=100; c=0
- Distancia a la mira = 0,331 m * 100 + 0 = 33,1 m
Avisos importantes
- El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.
- El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
- El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.
- En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.
- En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepancia máx. puede ser mayor de 3 mm.
- Alfombras, acolchados o cortinas no reflejan el láser timamente. Utilice superficies lisas.
- En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.
- Una función economizante de energía desconecta automáticamente el aparato.
- Limpieza con un paño suave. No debe penetrar agua en la caja.
Referencias para pedidos
- NIDS24 Nivel Automático de 24x
- NIDS28 Nivel Automático de 28x
- NIDS32 Nivel Automático de 32x
Contenido del Envío
- Nivel Automáticoa
- Estuche de transporte
