CTES001, CTES002, CTES003
Columna telescópica con extensión neumático por medio de bomba manual, de la plataforma de nivelación multiaxial.

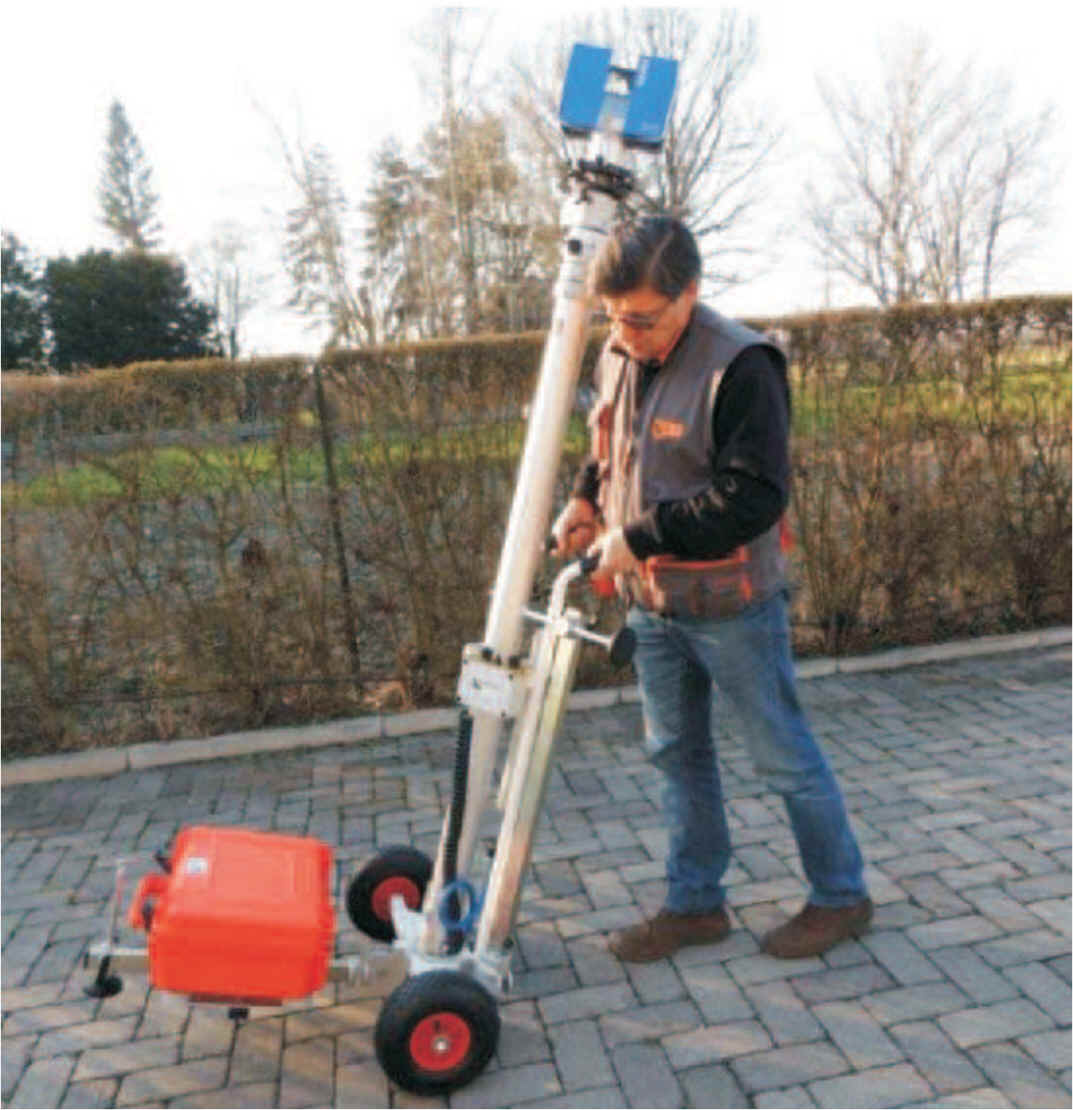

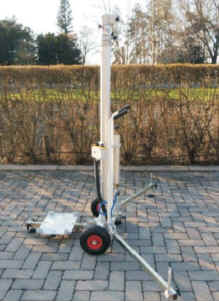

CTES001/CTES002 Kangur-Lift está compuesto de una columna telescópica de aluminio anodizado con extensión neumática por medio de bomba manual, completa con bloqueos manuales que permiten bloquear la columna a la altura deseada.

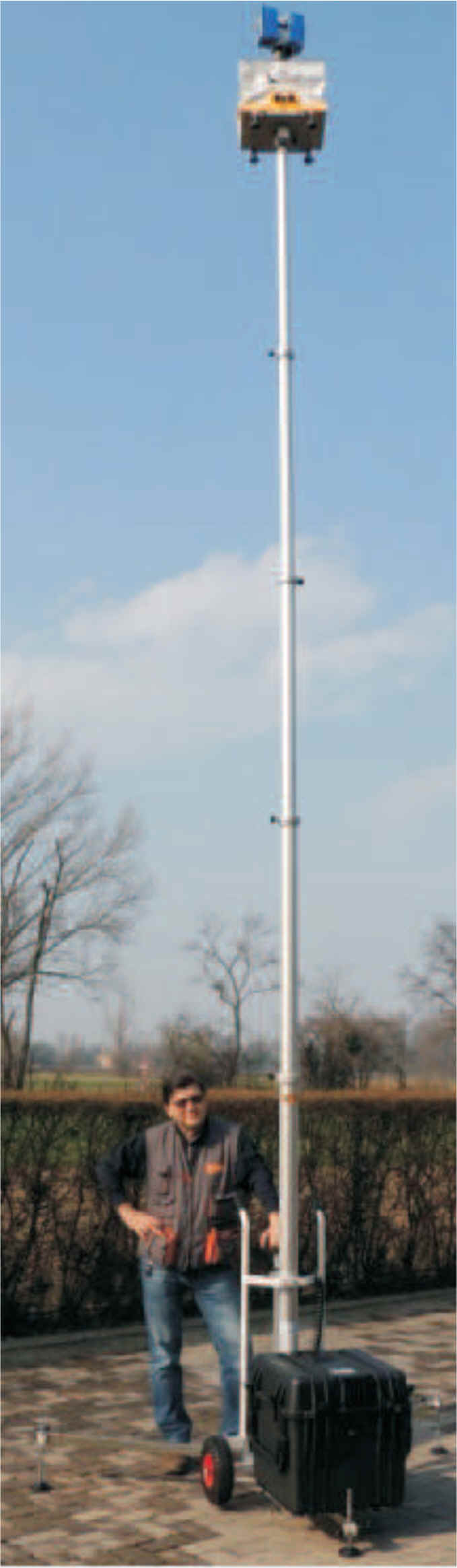

La altura máxima accesible es de 6 metros.

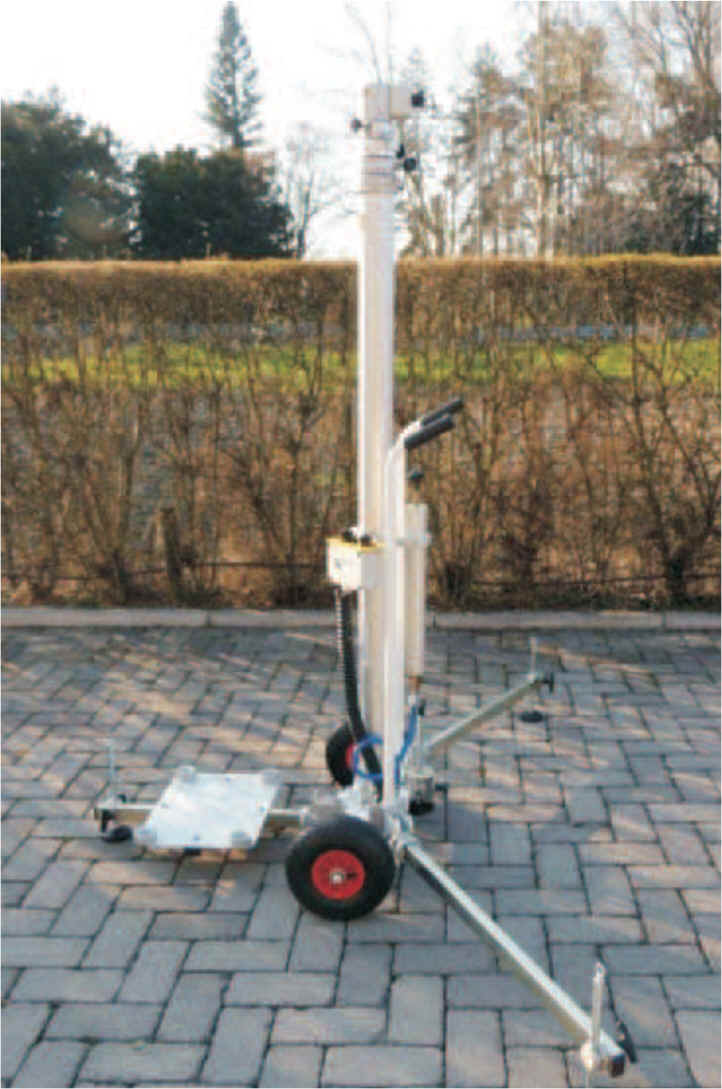

La columna, fácilmente transportable, está montada sobre un carretilla con ruedas neumáticas con Ø 260 mm y armazón tubular de zinc y pintado para ser fácilmente transportable.Todo con un diseño ligero y compacto.

La columna está provista con pies regulables combinados con una burbuja esférica para obtener la verticalidad del conjunto y un kit de instalación, cuerdas contra viento para mantener la cabeza de la columna a los pies de la base.



Kangur-Lift es útil en todos los lugares inaccesibles por vehículos a motor, pero con la comodidad de ser manual, donde es necesario disponer de escaneos a diferentes alturas, y llevar todo el equipo, hasta un máximo de 6,00 mt, eliminar las sombras y los obstáculos, tales como:

- Interiores de los edificios

- Edificios históricos, iglesias, museos, etc…

- Callejones y jardines internos





Los beneficios de utilizar KANGUR-LIFT son:

- Diseño ligero y compacto

- Manejado con un solo operador

- Montaje y desmontaje rápido (unos 10 min)

- Total movilidad desde una estación a otra

- Mas posibilidad de hacer mas mediciones con escáner

- Reducidas dimensiones que permiten el paso a través de las puertas



Usando el Kangur-Lift conjunto con el CTES003 LEVEL-PLANE EVO 14 se pueden hacer escaneos perfectamente nivelados.



El CTES003 LPE14 automático es capaz de compensar automáticamente la no verticalidad de la columna y a través de la pantalla de su unidad de control electrónico es posible controlar los posibles oscilaciones debidas a los golpes de viento repentinas.



CTES001








- KANGUR-LIFT System (KL60-S)

- Kit contra viento

- Perno de fijación rápido - ataque estándar macho de 5/8 "

- Placa para el Level-Plane Evo 14 (CTES003 LPE14 no incluido)


CTES002





- KANGUR-LIFT (KL60)

- Kit contra viento

- Perno de fijación rápido - ataque estándar macho de 5/8 "



CTES003

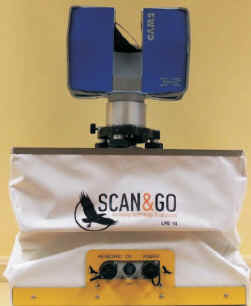

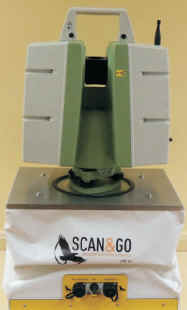

Plataforma con nivelación multi-axiales por los sistemas de detección Laser Scanner

DESCRIPCIÓN

Estructura con soporte en sección de aluminio anodizado y alta resistencia a la carga y a la torsión.

Externamente a la estructura de soporte de nivelación y en relación con el chasis de base, lleva un revestimiento sintético adecuado de protección con el fin de preservar y proteger de la intemperie y el polvo el manipulación.

La fijación inferior de esta protección está diseñada para ser desmontable para asegurar el acceso inmediato y inspección a la zona de movimiento mecánico y a los fusibles situados dentro de las cajas de los componentes eléctricos.

La plataforma Level Plane Evo, en la base inferior, está equipada para el montaje sobre las barras portadoras en el techo del vehículo.

El peso de la plataforma es de unos 10 kg y debe ser montada o desmontada sin instrumentación superior presente.

SUMINISTRO DE ENERGÍA ELÉCTRICA Y SISTEMA DE CONTROL

La energía de la plataforma es realizada a través de un cable, conectado a la plataforma con un enchufe desmontable y, en la otra conexión, de ataque enchufe de "encendedor de cigarro" -12 V- 5A.

Si desea utilizar una fuente autónoma de energía está disponible, como accesorio, una batería de 12 V alojada en una maleta de transporte rígida hermética.

La plataforma está equipada con un teclado de control a distancia conectado mediante un cable flexible y un enchufe a la unidad de control electrónica colocada en el chasis de base.

En el display, con visualización numérica en centésimas de grado, aparece la inclinación de la plataforma en los dos ejes longitudinales y transversales.

Al presionar el botón 0° el sistema logra automáticamente, mediante los activadores de horizontalidad nivelar en los dos ejes, la pantalla se muestra "AUTOMATIC LEVELING".

También hay botones para el control manual de ascenso o descenso de los activadores.

La burbuja visual encontra la referencia y informaciones directamente de un sensor colocado en el interior de la unidad de control electrónica.

RESUMEN DATOS TÉCNICOS

  • Precisión nivelación +/- 3”

  • Peso plataforma Level-Plane Evo 10 kg

  • Carga máxima admisible 25 kg

  • Dimensiones totales del sistema cerrado, base 310 mm x 400 mm x h 300 mm

  • Distancia entre ejes de los barras del coche 160 mm

  • Predisposición para la conexión a la plataforma - la instrumentación con rosca macho 5/8"-11

  • Límite de funcionamiento máximo de recuperación de la inclinación del suelo a lo largo del eje longitudinal del vehículo (dirección de marcha) +/-18°

  • Límite de funcionamiento máximo de recuperación de la inclinación del eje del suelo perpendicular al vehículo (transversal a la dirección de marcha) +/- 22°

  • Límite de temperatura para el uso del equipo - 15° C + 40° C

  • Límite de temperatura para el almacén del equipo - 30° C + 50° C

  • Suministro de energía eléctrica 12 V 5A 60W



El Level-Plane Evo 14 se proporciona con bolsa de transporte.
