PI030, PI031,PI033,PI036,PI037,PI038,PI039,PI040

Piranómetros y albedómetros

PIRANÓMETROS

Los piranómetros LP Pyra 02 y LP Pyra 03 miden la irradiación solar global en el campo espectral 0,3 µm a 3 µm. El LP Pyra 12 gracias a su anillo de sombra permite medir separadamente la componente difusa de la radiación solar. Los piranómetros no requieren alimentación externa sinó que generan una tensión, normalmente igual a: 10(mV/kW * m2). Cada piranómetro se calibra individualmente utilizando como referencia el WRR (World Radiometric Reference) y se suministra con su certificado de calibración.




Características técnicas:

 LP PYRA 02 / LP PYRA 12* LP PYRA 03
Sensibilidad típica 10 µV / (W/m2)
Impedancia

33... 45 Ohms

Rango de medida 0... 2000 W/m2
Rango de visión

2 Pi sr

Rango espectral

305... 2800 nm W/m2 (50%)

Temperatura de trabajo -40º... +80º C
Peso 0,90 kg 0,45 kg
*Anillo de sombra para el LP PYRA 12
Peso 5,9 kg
Diámetro del anillo 570 mm
Altura del anillo 54 mm
Diámetro de la base 300 mm

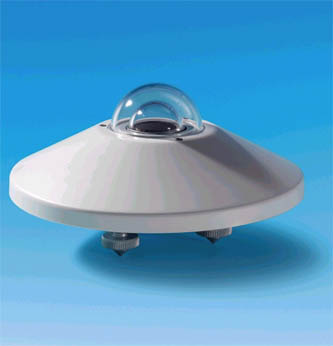

PI030 LP PYRA 02-5 Piranómetro de Clase 1 según ISO 9600. Completo con protección, cartucho para silicagel, 2 cargas, nivel para posicionarlo y Certificado de Calibración. Cable de 5m.
PI031 LP PYRA 02-10 Piranómetro de Clase 1 según ISO 9600. Completo con protección, cartucho para silicagel, 2 cargas, nivel para posicionarlo y Certificado de Calibración. Cable de 10m.
LP S1 Conjunto de fijación, con tornillos, para LP PYRA 02
LP SP1 Pantalla de protección para LP PYRA 02
LP SG Cartucho para cristales de silicagel, con OR
LP G Paquete de 5 cargas de cristales de silicagel.

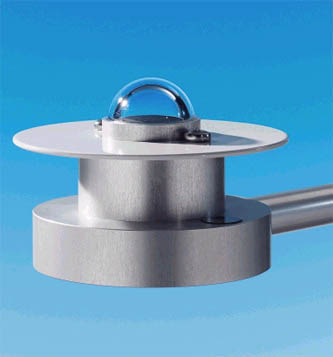

PI033 LP PYRA 03-5 Piranómetro de Clase 2 según ISO 9600. Con  Certificado de Calibración. Cable de 5m.
PI034 LP PYRA 03-10 Piranómetro de Clase 2 según ISO 9600. Con  Certificado de Calibración. Cable de 10m.
LP S2 Conjunto de fijación, mástil y nivel para LP PYRA 03
LP SP2 Pantalla de protección para LP PYRA 03

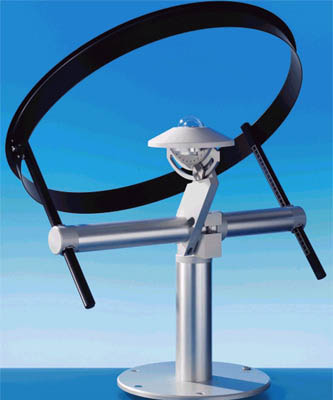

PI040 LP PYRA 12 Piranómetro de Clase 1 (LP PYRA 03) según ISO 9600. Completo con protección, anillo de sombra, cartucho para silicagel, 2 cargas, nivel para posicionarlo y Certificado de Calibración.


ALBEDÓMETROS

El  albedómetro está constituído por dos piranómetros iguales contrapuestos. Uno orientado hacia arriba (cielo) y el otro hacia abajo (tierra). El que está orientado hacia arriba mide la radiación global (directa + difusa) que incide sobre el terreno mientras que el orientado hacia abajo mide la radiación global reflejada por el terreno. El LP Pyra 05 está constituído por dos piranómetros de clase 1 y el LP Pyra 06 por dos de clase 2. El Albedo es la relación que existe entre la radiación reflejada por el suelo, respecto de la radiación global incidente. Con los albedómetros se puede calcular la radiación neta obtenida, a través de la diferencia entre la radiación global incidente y la radiación global reflejada. Los albedómetroa miden en el campo espectral 0,3 µm a 3 µm. Ambos piranómetros han de tener la misma sensibilidad.. Los albedómetros no requieren alimentación externa sinó que generan una tensión, normalmente igual a: 10(mV/kW * m2). Cada piranómetro se calibra individualmente utilizando como referencia el WRR (World Radiometric Reference) y se suministran con su certificado de calibración.




Características técnicas:

 LP PYRA 05 LP PYRA 06
Sensibilidad típica 10 µV / (W/m2)
Impedancia

33... 45 Ohms

Rango de medida 0... 2000 W/m2
Rango de visión

2 Pi sr

Rango espectral

305... 2800 nm W/m2 (50%)

Temperatura de trabajo -40º... +80º C
Peso 1,35 kg 1,1 kg
Las características técnicas, excepto el peso, se refieren a cada uno de los piranómetros que componen el albedómetro.

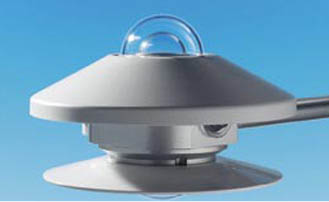

PI036 LP PYRA 05 Albedómetro compuesto por dos piranómetros de Clase 1 según ISO 9600. Completo con protección superior e inferior, cartucho para silicagel, 2 cargas, nivel para posicionarlo, vástago para fijación del albedómetro y Certificado de Calibración. Cable de 10m.
LP SP1 Pantalla de protección para el LP PYRA 05 (piranómetro superior).
LP SP3 Pantalla de protección para el LP PYRA 05 (piranómetro inferior).
LP SG Cartucho para cristales de silicagel, con OR
LP G Paquete de 5 cargas de cristales de silicagel.

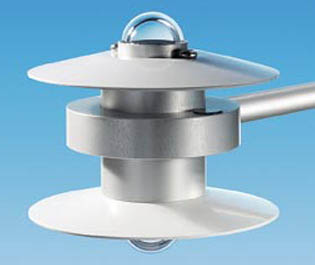

PI037 LP PYRA 06-05 Albedómetro compuesto por dos piranómetros de Clase 2 según ISO 9600. Completo con protección superior e inferior, cartucho para silicagel, 2 cargas, nivel para posicionarlo, vástago para fijación del albedómetro y Certificado de Calibración. Cable de 5m.
PI038 LP PYRA 06-10 Albedómetro compuesto por dos piranómetros de Clase 2 según ISO 9600. Completo con protección superior e inferior, cartucho para silicagel, 2 cargas, nivel para posicionarlo, vástago para fijación del albedómetro y Certificado de Calibración. Cable de 10m.
LP SP2 Pantalla de protección para LP PYRA 03


Medidor de Irradiancia Neta

PI039

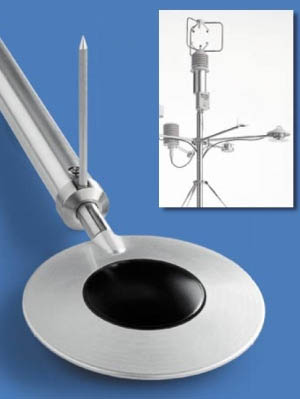

El  LP NET 07 mide la irradiancia neta mediante una superficiel, desde el ultravioleta cercano hasta el infrarrojo lejano. Por irradiancia neta se entiende la diferencia entre la irradiancia que llega a la superficie superior y la que alcanza la superficie inferior del net-radiómetro. La superficie superior mide la irradiancia solar directa más la difusa y la radiación de onda larga emitida desde el cielo, mientras que la inferior mide la irradiancia solar reflejada desde el suelo (Albedo) más la radiación de onda larga emitida desde la tierra. Además de su utilización en meteorología para mediciones de balance energético, el LP NET 07 se puede emplear para mediciones de temperatura radiante (ISO 7726). El Net-radiómetro no requiere alimentación.




Características técnicas:

 LP NET 07
Sensibilidad típica 10 µV / (W/m2)
Impedancia

2... 4 Ohms

Rango de medida ± 2000 W/m2
Rango espectral

0,2 µm... 100 µm

Temperatura de trabajo -40º... +80º C
Tiempo de respuesta < 75 seg
Peso 0,35 kg

PI039

LP NET 07

 Net-Radiómetro. Cable de conexión 5m. (otras longitudes bajo pedido
