Hito Eléctrico de Poligranito SH250

REF: SH250 / SH250A / SH004

Comprar Hito Eléctrico de Poligranito SH250 para señalización de conducciones subterráneas

Ver Precio

El hito eléctrico SH250 es un mojón de señalización fabricado en Poligranito (material compuesto de resinas y granito), diseñado para la identificación y localización de conducciones subterráneas de electricidad, agua, gas, teléfonos, fibra óptica y otras infraestructuras enterradas. Con unas dimensiones de 13×13 cm de base y 30 cm de altura, este hito está homologado por ingeniería FECSA-ENDESA y garantiza una señalización duradera, visible y resistente a las condiciones exteriores.

El sistema se compone del hito prefabricado y un anclaje con alambres expansores de 80 cm de longitud, que aseguran una fijación firme al terreno e impiden la extracción accidental o malintencionada. La placa identificativa de aluminio anodizado (SH250A) se suministra por separado y permite grabar los datos de la compañía eléctrica correspondiente (ENDESA, IBERDROLA, REE, u otras). El peso aproximado del conjunto hito + anclaje es de 11 kg.

Características:

  • Hito/mojón de Poligranito para señalización de conducciones subterráneas
  • Homologado por ingeniería FECSA-ENDESA

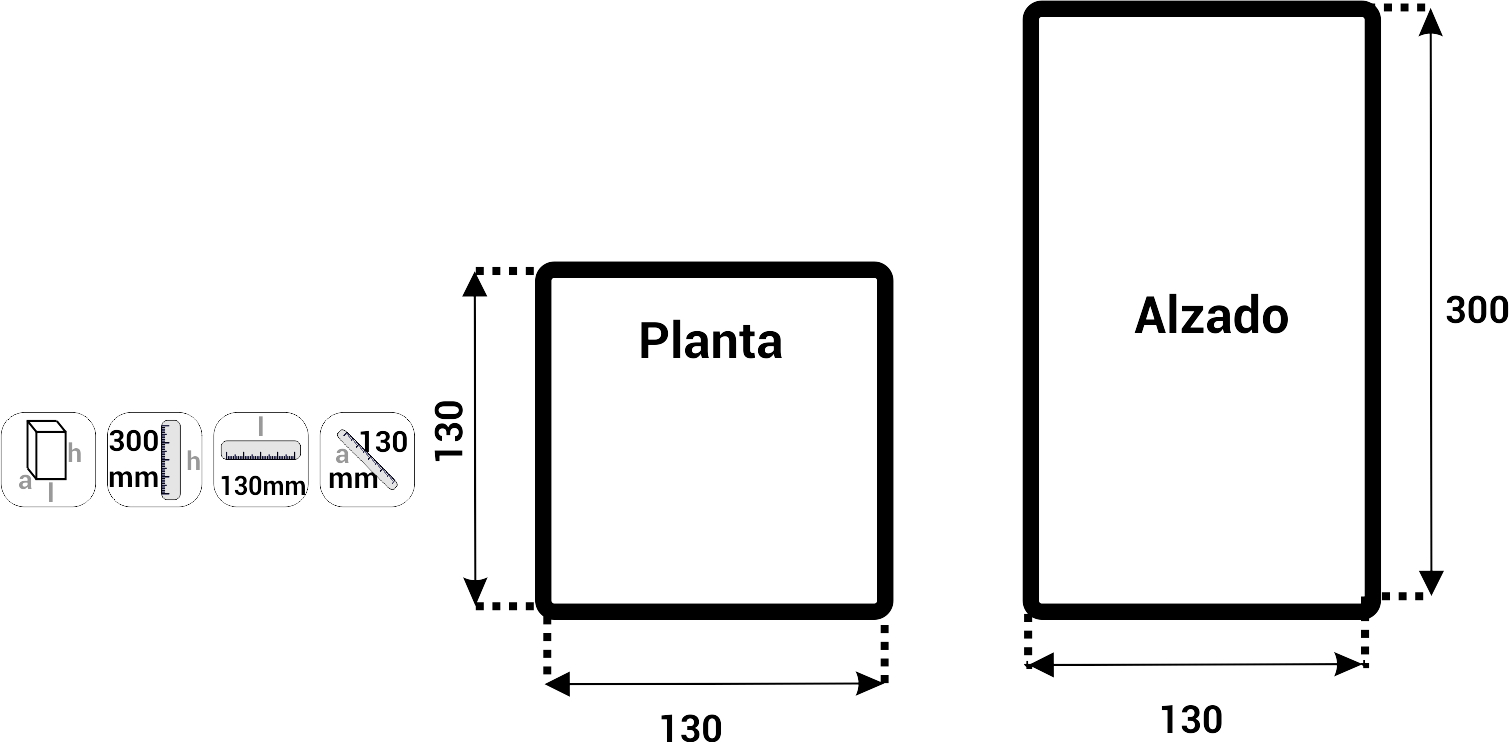

  • Dimensiones del hito: 130 × 130 × 300 mm (base × base × altura)
  • Sistema de anclaje con alambres expansores de 800 mm de longitud
  • Peso aproximado del conjunto (hito + anclaje): 11 kg
  • Disponible en 4 colores: rojo (estándar), amarillo, azul y blanco
  • Placa identificativa de aluminio anodizado (SH250A) suministrada aparte
  • Señalización de conducciones de electricidad, agua, gas, teléfonos, fibra óptica
  • Sistema antivandálico: alambres expansores impiden la extracción
  • Posibilidad de enderezar si se tuerce accidentalmente
  • Instalación sencilla con herramienta de enclavamiento (mandril y tubo SH004)
  • Apto para señalización horizontal y vertical (aceras, fachadas)


Especificaciones técnicas

Material del hito Poligranito (resinas y granito)
Dimensiones del hito 130 × 130 × 300 mm
Longitud del anclaje 800 mm
Diámetro del anclaje 28 mm
Peso aproximado (hito + anclaje) 11 kg
Colores disponibles Rojo (estándar), Amarillo, Azul, Blanco
Material de la placa (SH250A) Aluminio anodizado
Dimensiones de la placa 120 × 90 × 1 mm
Homologación Ingeniería FECSA-ENDESA
Distancia máxima entre hitos 50 m

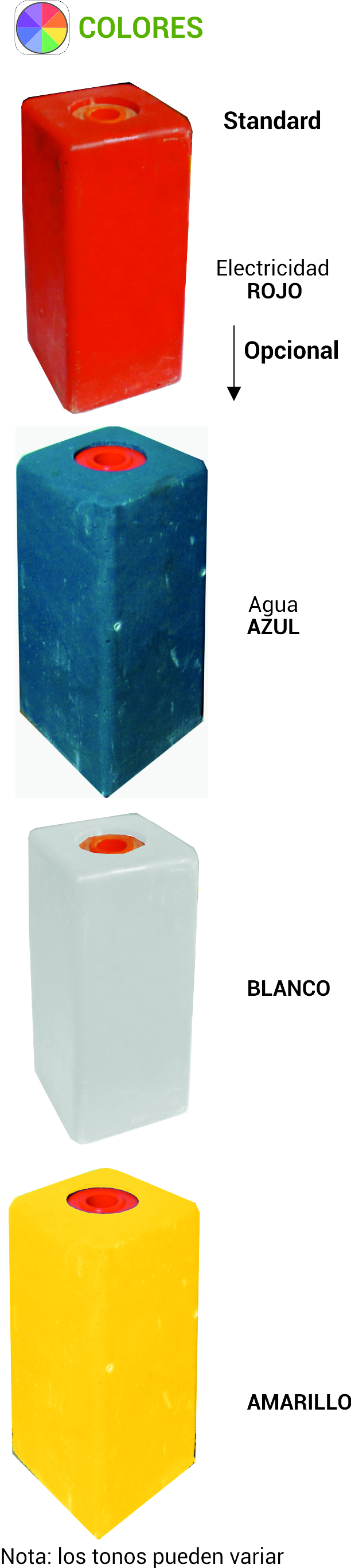

Colores disponibles

  • Rojo — estándar (electricidad)
  • Amarillo — opcional (gas)
  • Azul — opcional (agua)
  • Blanco — opcional (otros servicios)

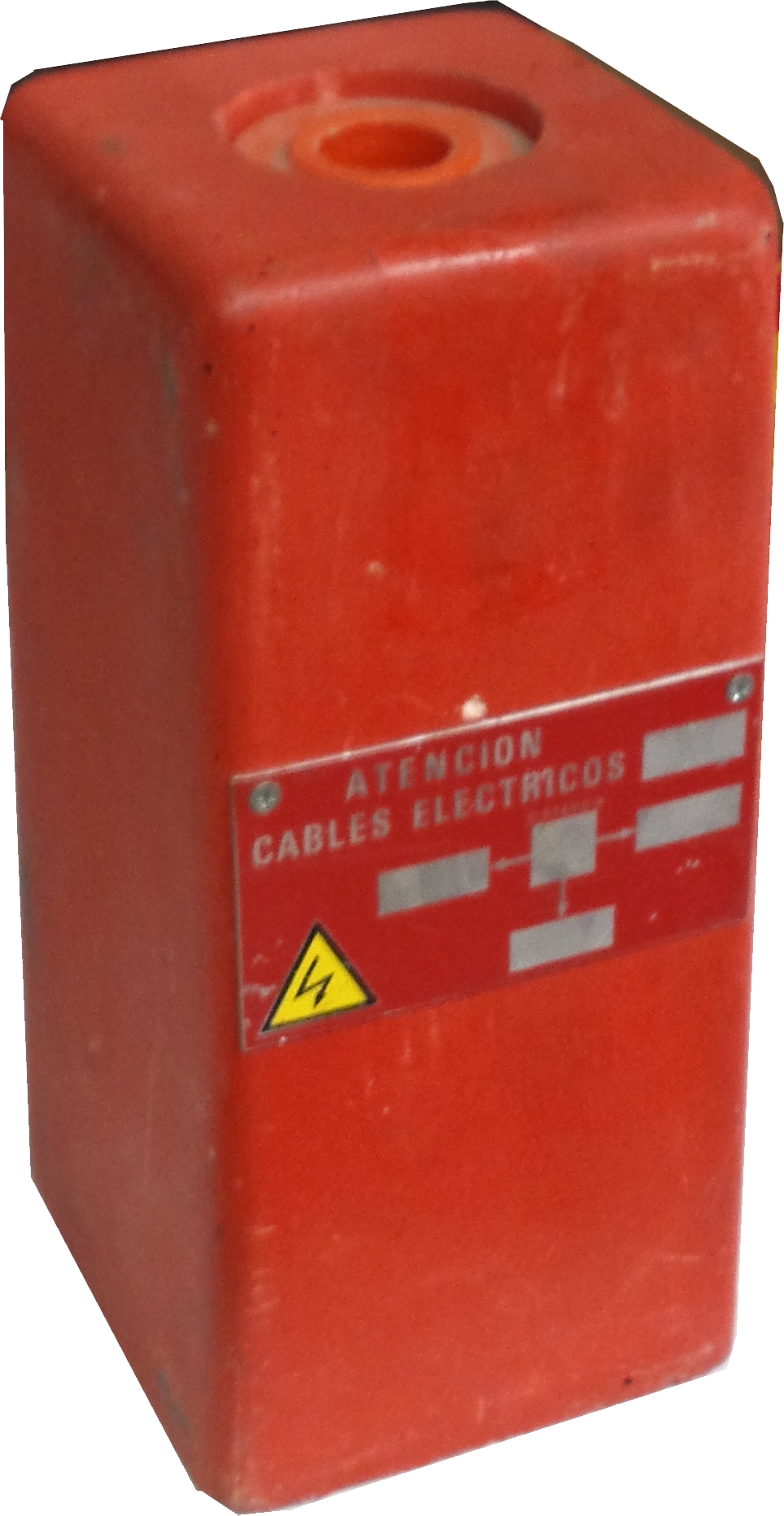

Hito eléctrico SH250 con placa identificativa instalada

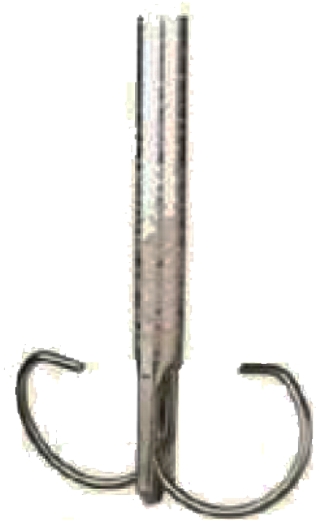

Hito eléctrico SH250 detalle del sistema de anclaje con alambres expansores


Procedimiento de montaje

El montaje del hito se realiza fuera de la zanja, a un lado de la misma, mediante un proceso de 7 pasos:

  1. Retirar el tapón de plástico del hito
  2. Apoyar el hito en el suelo e introducir por su orificio la pieza de anclaje
  3. Colocar el mandril con el tubo apoyando sobre la cabeza del anclaje
  4. Picar sobre el mandril con un martillo hasta que haga tope con el anclaje y el hito
  5. Los alambres expansores comienzan a salir por la parte inferior, fijando el conjunto
  6. Retirar el mandril cuando haya finalizado la operación
  7. Reponer el tapón plástico sobre el orificio
Hito eléctrico SH250 instalación en terreno
Hito eléctrico SH250 vista general del conjunto con herramientas de montaje


Normativa de instalación

  • Los hitos se colocarán a una distancia máxima de 50 metros entre ellos
  • Desde cualquier hito se debe ver, al menos, el anterior y el posterior
  • Señalizar los cambios de sentido del trazado
  • En trazados curvos: señalizar inicio, final y punto medio de la curva
  • Todas las placas se montarán en el mismo sentido
  • Montaje fuera de la zanja para no dañar la placa de PE enterrada
  • En las placas se troquelará: tensión del cable, distancia a la zanja y profundidad

Placa identificativa SH250A

Placa de aluminio anodizado de 120 × 90 × 1 mm para montaje sobre el hito SH250. Disponible con grabado de datos de las principales compañías eléctricas (ENDESA, IBERDROLA, REE) o con grabación personalizada. Se puede utilizar también para señalización horizontal/vertical en aceras y fachadas.

Hito eléctrico SH250 placa de aluminio anodizado


Aplicaciones

  • Señalización de líneas eléctricas subterráneas
  • Señalización de conducciones de agua
  • Señalización de canalizaciones de gas
  • Señalización de tendidos de telefonía y fibra óptica
  • Identificación de trazados de infraestructuras enterradas
  • Señalización en entornos urbanos y rurales
