SNCTL100
CONTROL AUTOMÁTICO DEL MEDIDOR DE RUIDO

El control automático consiste en comparar el medidor del nivel sonoro con el nivel de valor producido por CTL100. El principio permite comprobar periódicamente el rendimiento del sonómetro, especialmente el rendimiento del micrófono que es el elemento sensor del instrumento. CTL100 no puede sustituir a un calibrador acústico.

CARACTERÍSTICAS TÉCNICAS

EMISIÓN

Frecuencia 1.000 Hz ± 5%

Nivel 90 dB ± 1 dB

Estabilidad < 0,5dB

SUMINISTRADO AUTOMÁTICO DE ALIMENTACIÓN

Cuando está conectado al medidor de nivel de sonido

ENTORNO

Temperatura de funcionamiento desde +5°C a +40°C

Presión 1.013hPa ± 10%

Almacenamiento de humedad relativa 80%HR máx.

Etiquetado CE según directriz 89/336/CEE



DIMENSIONES

Dimensiones (Sin cable) 140 x 28 x 25 mm

Peso 50g



CONTROL AUTOMÁTICO DEL SONÓMETRO



Comprobación inicial

Se llevará a cabo en la entrega, cuando es nuevo el instrumento y calibrado (por el laboratorio o el fabricante) o después de la calibración periódica, o después de la reparación.



Comprobación frecuente

Se llevará a cabo antes de:

- Cada medición

Se llevará a cabo después de:

- Un impacto sobre el instrumento

- El almacenamiento en condiciones extremas del medio ambiente (alta temperatura, ambiente húmedo, etc.)



PRINCIPIO DE FUNCIONAMIENTO

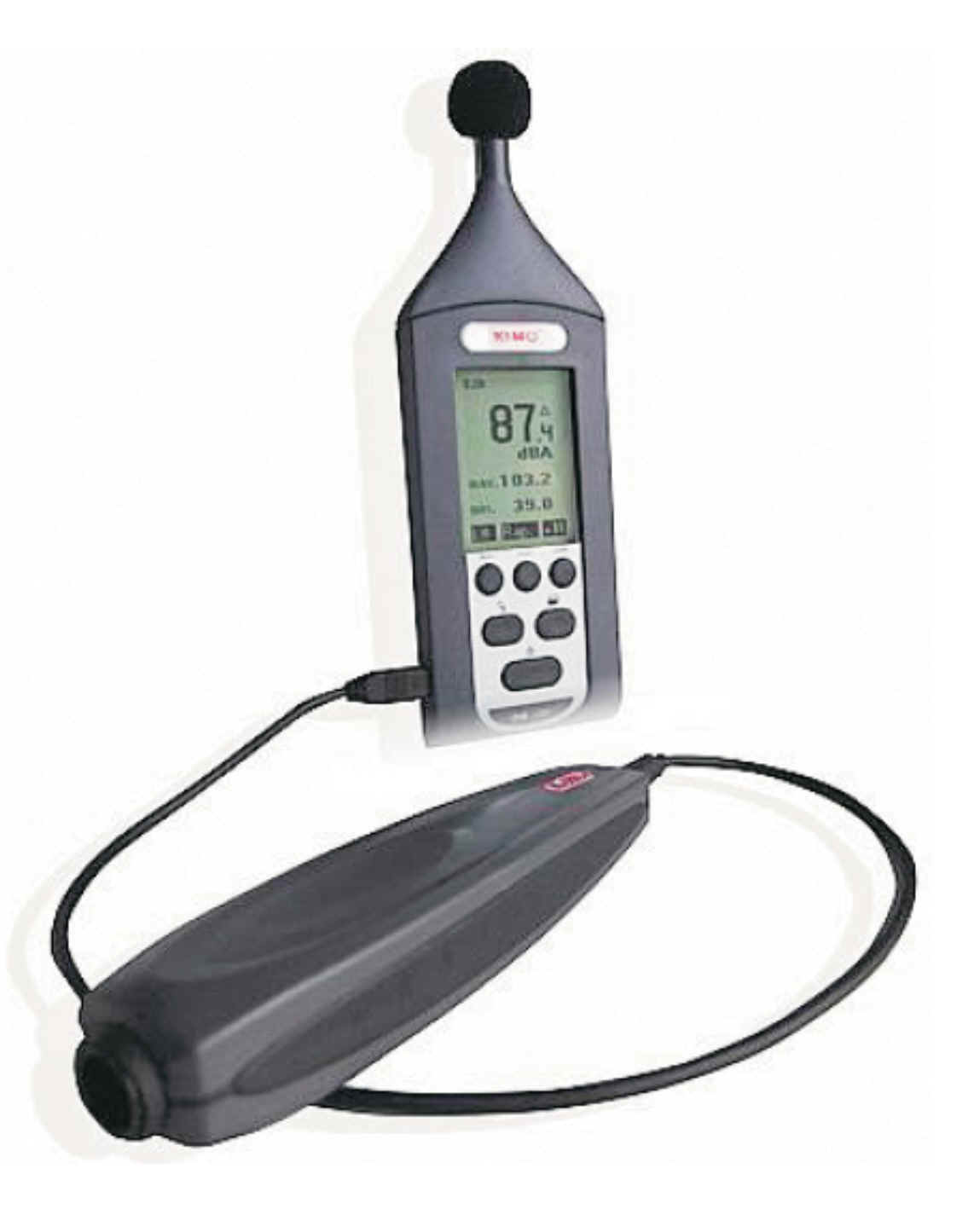

CTL100 da una señal acústica estable de 90 dB a 1.000 Hz, una vez conectado al sonómetro. El usuario deberá escribir la LA valor, rápido(F) o lento (S) que se muestra en el sonómetro. El sonómetro de valor y el valor de referencia CTL100 no debe superen los 90 dB ±2 dB diferencia. En el caso de una mayor diferencia, el sonómetro se devolverá al Departamento de Servicio al Cliente. Nota: El sonómetro no puede ser calibrado con el CTL100. Un calibrador acústico debe ser utilizado para calibrar los medidores de nivel de sonido o puede enviar el instrumento a laboratorios especializados o al Departamento de Servicio al Cliente. El CTL100 funciona sólo para el DB100.



Procedimiento operativo

1. Conexión -->Conecta el CTL100 en el enchufe del medidor de nivel de sonido (en el lado izquierdo)



2. Lugar --> CTL 100 Coloca el DB100 dentro de la cavidad del CTL100 hasta que llegue al final



3. Comprobar -->Vigilar el nivel de sonido que aparece en pantalla hasta que el medidor del nivel de medición se estabilice y anote el valor



4. Comparar --> Compare el valor en pantalla: 90,5 dB* con valor escrito: 90,2 dB*



* Ejemplo

5. Decisión

A - Si la diferencia es menor que ±2 dB: El medidor del nivel de sonido es ok

B - Si la diferencia es mayor que ±2 dB: El medidor del nivel requiere revisión
