TIPOS DE TEODOLITOS

Teodolitos repetidores

Estos han sido fabricados para la acumulación de medidas sucesivas de un mismo ángulo horizontal en el limbo, pudiendo así dividir el ángulo acumulado y el número de mediciones.

Teodolitos reiteradores

Llamados también direccionales, los teodolitos reiteradores tienen la particularidad de poseer un limbo fijo y sólo se puede mover la alidada.

Teodolito - brújula

Como dice su nombre, tiene incorporado una brújula de características especiales, este tiene una brújula imantada con la misma dirección al círculo horizontal. Sobre el diámetro 0 a 180 grados de gran precisión.

Teodolito electrónico

Es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del círculo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es más simple en su uso, y por requerir menos piezas es más simple su fabricación y en algunos casos su calibración.



EJES PRINCIPALES DEL TEODOLITO

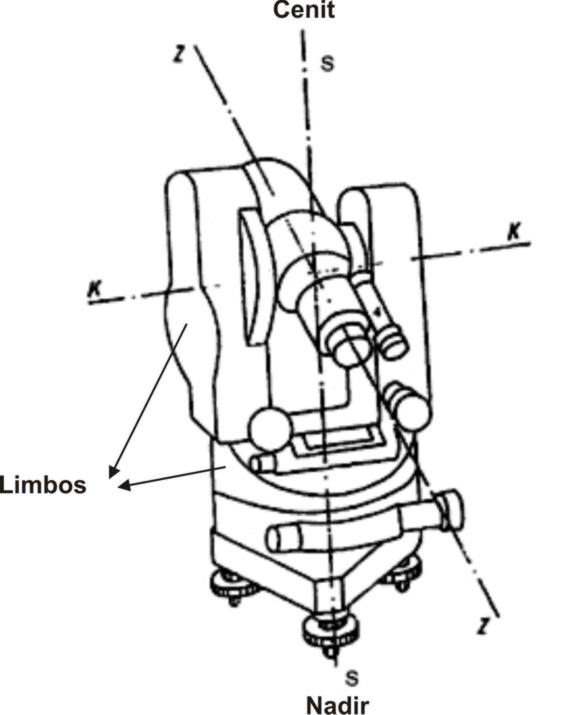

El eje Vertical de Rotación Instrumental es el eje que sigue la trayectoria del Cenit-Nadir, también conocido como la línea de la plomada, y que marca la vertical del lugar.

El eje óptico es el eje donde se enfoca a los puntos. El eje principal es el eje donde se miden ángulos horizontales. El eje que sigue la trayectoria de la línea visual debe ser perpendicular al eje secundario y éste debe ser perpendicular al eje vertical. Los discos son fijos y la alidada es la parte móvil. El declímetro también es el disco vertical.

El eje Horizontal de Rotación del Anteojo o eje de muñones es el eje secundario del teodolito, en el se mueve el visor. En el eje de muñones hay que medir cuando utilizamos métodos directos, como una cinta de medir y así obtenemos la distancia geométrica. Si medimos la altura del jalón obtendremos la distancia geométrica elevada y si medimos directamente al suelo obtendremos la distancia geométrica semielevada; las dos se miden a partir del eje de muñones del teodolito.

El plano de colimación es un plano vertical que pasa por el eje de colimación que está en el centro del visor del aparato; se genera al girar el objetivo.


PARTES DE UN TEODOLITO

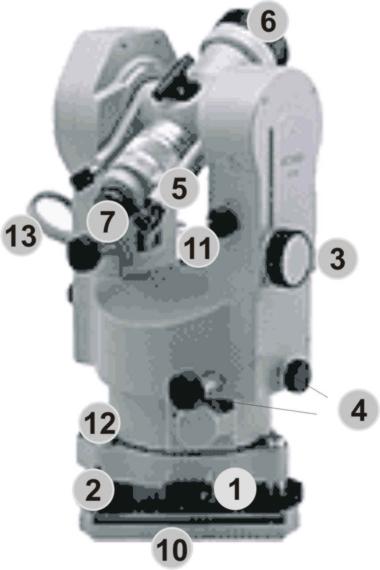

  1 - Base o plataforma nivelante
  2 - Tornillos nivelantes
  3 - Círculo vertical graduado. (limbo vertical)
  4 - Círculo horizontal graduado (limbo horizontal)

  5 - Micrómetro

  6 - Anteojo

  7 - Tornillo de enfoque del objetivo

  8 - Piñón

  9 - Ocular ( con enfoque )

10 -  Plomada

11 - Nivel tubular

12 - Nivel esférico

13 - Espejo de iluminación ( No en modelos óptico mecánicos)

14 - En los taquímetros, retículo para medición de distancias y tornillo de enfoque del retículo
