Termohigrómetros de gran formato
REF: TGL119 y TGL189
Termohigrómetro digital
TGL119 y
TGL189. el campo de aplicación de estos visualizadores es
amplio en todo tipo de aplicaciones industriales, funcionando como termómetro
o higrómetro. Ejemplos de utilización son: Cámaras frigoríficas, piscinas
cubiertas, almacenes. Muestra la temperatura y humedad relativa ambientales
tanto de ambiente interior como exterior.
Formato temperatura 23.4 °
Formato humedad:H56 %.

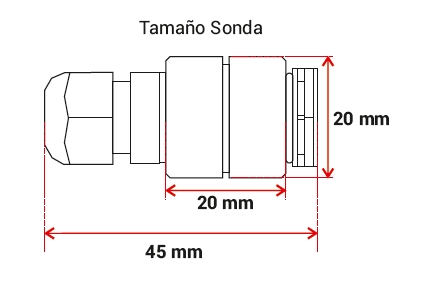

Características de la sonda:
- Termómetro: Precisión ±0,5°C a 25°C.
- Resolución 0,1°C.
- Margen de operación. -20°C a 80°C
- Higrómetro: Precisión ±3,5% entre 30% y 70%
- Resolución 1%
- Margen de operación. 0% a 99%
- Grado de Protección: IP67
Especificaciones técnicas
MODELO | TGL119 | TGL189 |
VISIBILIDAD | Distancia de lectura 50 m | Distancia de lectura 90 m |
ALTURA DE LOS DÍGITOS | 100 mm | 180 mm |

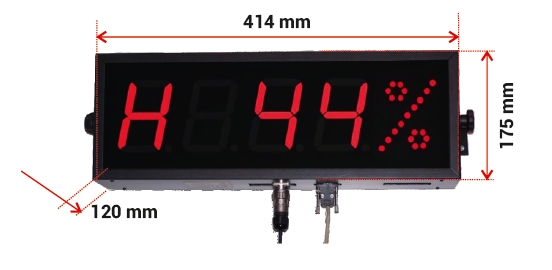

MEDIDAS | 414x175x120 | 660x251x120 |
CARCASA | Caja Perfil aluminio extrusionado, pintado negro mate lacado | |
FRONTAL | Metracrilato | |
POSTERIOR | PVC Espumado | |
FIJACIÓN | Soportes laterales que permiten la fijación a la paret o suspendido | |
FUNCIONES | 1- Temperatura
2- Humedad 3- Temperatura y Humedad alternando |
|
PROGRAMACIÓN PARÁMETROS | Por teclas incorporadas | |
TEMPERATUA DE TRABAJO | -20ºC a +60ºC. | |
TEMPERATUA DE ALMACENAJE | -30ºC a +70ºC. | |
ALIMENTACIÓN | 188 a 264 VAC 47 a 63Hz .
Opcional 24VCC |
|
PROTECCIÓN | IP45 (opción IP65) | |
VISUALIZACIÓN | 1 CARA
Opcional 2 caras |
INSTALACIÓN
El equipo se suministra con conector para la alimentación. No se necesitan conocimientos específicos para su instalación. La puesta en hora y la configuración del equipo se pueden realizar con tres pulsadores situados en la parte trasera del equipo.
La alimentación puede ser de 88 a 264VAC, 47 a 63 Hz.
La sección de los conductores de alimentación será acorde al consumo, el conductor de tierra (GND) será de una sección mínima de 1.5 mm².
El conector de alimentación de 220V tiene 3 contactos y está situado en la parte inferior del equipo. Conecte los cables de alimentación siguiendo el esquema siguiente.
El conector de alimentación de 24V tiene 4 contactos y está situado en la parte inferior del equipo. Conecte los cables de alimentación siguiendo el esquema siguiente.

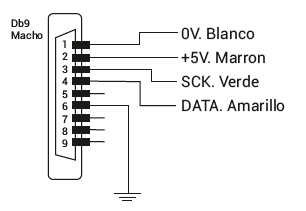

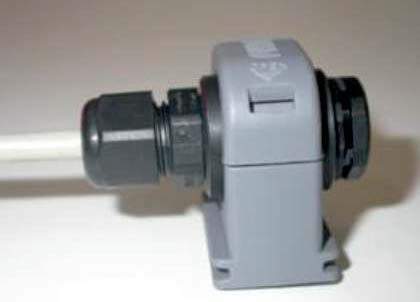

La sonda de temperatura y humedad se suministra con 5 m de cable y con un conector tipo DB9 listo para conectar al visualizador. El conector del cable debe ser DB9 macho. En caso de tener que desmontar el conector el conexionado es el siguiente.
Referencias para pedidos
- REF: TGL119 Termohigrómetro visualizador para entorno industriales, dígitos de 100 mm
- REF: TGL189 Termohigrómetro visualizador para entorno industriales, dígitos de 180 mm
- REF: TGL189E Termohigrómetro visualizador para entorno industriales, dígitos de 180 mm, Protección IP65
Accesorios
- REF: TGL119V24 Alimentación 24 V
- REF: TGL189V24 Alimentación 24 V
