Esclerómetro/Penetrómetro REF: QC400 y QC400A
Penetrómetro PILODYN
Aparato de ensayo no destructivo para el control de dureza de la madera
PILODYN es un aparato de medida de dureza de la madera de utilización
muy sencilla. Hace posible detectar objetivamente la extensión de deterioro
por podredumbre y determinar la disminución de dureza que esta pérdida
ha generado. Pero se puede utilizar en general para determinar la calidad
y dureza de todo tipo de elementos de madera.
Originariamente,
PILODYN se desarrolló para medir la dureza de postes de electricidad,
ya que este tipo de estructuras afectadas de sof-trot (ascomycetes) eran
muy difíciles de analizar mediante métodos tradicionales. Lo que resultaba
invisible para las inspecciones oculares se hacía visible con
PILODYN.
Desde que comenzó a evitar los peligros en postes infectados de sof-trot
(accidentes graves de operarios caídos desde postes aparentemente sanos,
pero dañados por esta patología),
PILODYN es conocido como “el aparato” en ámbitos como el de los
técnicos forestales escandinavos, en que se ha convertido en un instrumento
imprescindible.

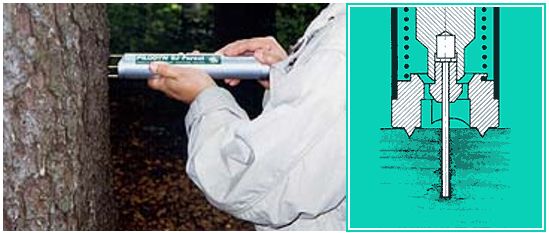

PILODYN funciona mediante el disparo de una aguja de acero (
Ø 2,5 mm. o Ø 2,0 mm) sobre la madera con una energía uniforme. La profundidad
de penetración se lee en una escala. La punta se cambia cada 5.000 golpes
aproximadamente.
Con Pilodyn se puede determinar la densidad de la madera viva o en postes y vigas a través de un método rápido y no destructivo.
El procedimiento de cortar y medir el crecimiento de los anillos anuales del núcleo radial en árboles vivos se ha mejorado gracias a Pilodyn 6J Forest
Modelo PILODYN 6J, QC400:
Se usa comúnmente para la detección de podredumbre en postes. El modelo
6J detecta ese deterioro,especialmente el denominado "soft rot" -podredumbre
suave-, que es difícilmente detectable mediante métodos tradicionales.
Se trata de un tipo de descomposición de la madera en que la apariencia
externa parece saludable, pero en que el núcleo del poste se corrompe haciéndole
perder dureza y fuerza
Modelo PILODYN Forest, QC400A:
Entre las aplicaciones más comunes del modelo Forest, figuran las de calados
en claras de zonas forestales para determinar los árboles con densidad
insuficiente. A través de controles periódicos se puede diagnosticar precozmente
enfermedades de la madera a través de un método rápido y sin daño para
los árboles.
PILODYN permite comparar el desarrollo de la densidad de la madera en función del clima, altitud, topografía y naturaleza del suelo. El ensayo consiste en proyectar la punta de una varilla metálica percutora en la madera impulsada por la fuerza elástica de un resorte.
| MODELO | QC400- Pilodyn 6J Standard. | QC400A - Pilodyn 6J Forest |
| ENERGÍA DE IMPACTO | 6 J (NM) | 6 J (NM) |
| PROFUNDIDAD DE PENETRACIÓN | 0-40 mm | 0-40 mm |
| VARILLA PERCUTORA | 2,5 mm. diámetro x 60,2 mm | 2,5 mm. diámetro x 80,2 mm |
| DIMENSIONES | 335 mm y 50 mm. diámetro | 420/170 mm y 50 mm. diámetro |
| PESO | 1,25 Kg | 1,6 Kg |
Otras aplicaciones:
PILODYN se utiliza actualmente para detectar el deterioro y los
niveles de calidad de la madera no sólo en postes sino en traviesas de
ferrocarril, vigas estructurales, puentes o vallas, así como para analizar
calidades de materiales nuevos, como las maderas de importación que se
utilizan en suelos.
En la medida de maderas vivas se ha desarrollado el PILODYN especial para
técnicos forestales que mide la densidad de maderas de plantación.
Hay incluso un modelo subacuático para pruebas sobre cascos de barcos
en restauración.
Las papeleras neozelandesas usan
PILODYN para analizar la madera que se utiliza en la fabricación
de papel, ya que determinando su densidad pueden decidir los aditivos químicos
que han de incorporar a la pulpa
