DETECTOR DE ARMADURAS                                                                                  REF: QCTC100 y QCTC110


MEDIDOR DE ESPESORES DE HORMIGÓN Y DETECCIÓN DE ARMADURAS POR ULTRASONIDO

Los medidores de espesores de la serie QCTC-100 /110son equipos compactos y ligeros para la detección de barras de refuerzo (armaduras) en las paredes de hormigón así como para la medición de espesores de hormigón, mediante tecnología de inducción de impulsos permite el análisis no destructivo de los muros de hormigón.

Los instrumentos son compactos, precisos y sólidos y soportan los ambientes mas duros. La interface de usuario es fácil de usar y no requiere ninguna habilidad especial.

El sistema detecta las barras de refuerzo y las mallas, determinando su profundidad así como el diámetro de las barras.

Los medidores QCTC100 y QCTC110, simplemente ofrecen uno de los modos mas cómodos de inspeccionar estructuras de hormigón.

Incluyen además la función de exploración, que permite detectar la ubicación de la sustancia y el conductor eléctrico magnético en un medio no magnético y no conductor, por ejemplo, el cable en el interior de la pared o tuberías de agua y calefacción, etc.

Aplicaciones:
- Inspección de aceptación al retirar el encofrado.
- Localización de las barras de refuerzo para evitar daños al taladrar.
- Proporcionar datos esenciales (localización, espesor diámetro de barras) para el calculo de fuerza en el refuerzo de estructuras.
- Medida del espesor de hormigón.
- Controles de calidad e inspección de edificios.
- Controles de calidad e inspección de productos prefabricados.

QCTC100 DETECTOR DE ARMADURAS, MEDIDOR DE ESPESOR PARA HORMIGON

Características Principales:
- Detecta la ubicación y la dirección de las barras de refuerzo en la estructura de hormigón
- Detecta el grosor de la capa de recubrimiento sobre de la barra de refuerzo (con un diámetro conocido)
- Permite determinar al mismo tiempo, el diámetro estimado las barras de refuerzo y el espesor de la capa de recubrimiento
- Detecta el espesor de la capa de recubrimiento bajo la misma superficie de medición y el display visualiza la imagen de rejilla (sólo el modelo QCTC110)
- Detectar el espesor de capa de recubrimiento bajo la línea de medición mismo y el dispaly visualiza la sección de perfil; (sólo el modelo QCTC110)
- Función de Auto-calibración de la sonda
- Función de auto corrección de la influencia de barras próximas
- Gran pantalla LCD con luz de fondo
- Señales ópticas y acústicas
- Salida para la transmisión de datos
- Opción de seleccionar la unidad de medición: Métrica o Imperial (mm / pulgada)



MODELO QCTC100 QCTC110
RANGO DE MEDICIÓN 6 a 90 mm 7 a 180 mm
RANGO DEL DIÁMETRO DE LAS BARRAS 6 – 50 mm
TOLERANCIA DEL ESPESOR DE LA CAPA
1 mm 6 mm – 59 mm 7 mm – 79 mm
2 mm 60 mm – 69 mm 80 mm – 119 mm
4 mm 70 mm – 90 mm 120 mm – 180 mm
PANTALLA Gráfica con iluminación de fondo
SALIDA DE DATOS En tiempo real, a pantalla e impresora
ALIMENTACION 6 baterías de 1.5 V.
Autonomía para 45 h de uso
30 h con luz de fondo.
TEMPERATURA DE TRABAJO -10ºC a +40ºC
HUMEDAD RELATIVA DE TRABAJO <90 %
DIMENSIONES 210mm x 153 mm x 90 mm
PESO 880 gr.



Modelos disponibles/ Funciones Principales:

QCTC100
1. Ubicación exacta de la barra de refuerzo y la detección de diámetro de barras de refuerzo y revestimiento espesor de la capa
2. Múltiples modos de localización de las barras de refuerzo: alarma de voz del sistema, indicador negro, intensidad de la señal según el grosor de la armadura para una ubicación exacta de las barras de refuerzo
3. La sonda se coloca por encima de la barra de refuerzo en paralelo
4. Alta precisión en la detección del diámetro de las barras y el espesor del recubrimiento
5. La Interfaz de software es simple y de fácil manejo

QCTC100 DETECTOR DE ARMADURAS, MEDIDOR DE ESPESOR PARA HORMIGON QCTC110
1. Ubicación exacta de la barra de refuerzo y la detección de diámetro de barras de refuerzo y revestimiento espesor de la capa
2. Poseen funciones de patrón de cuadrícula y de sección de plano de exploración para detectar con precisión el espesor de la capa de las barras de refuerzo.
3. Múltiples modos de localización de las barras de refuerzo: alarma de voz del sistema, indicador negro, intensidad de la señal según el grosor de la armadura para una ubicación exacta de las barras de refuerzo
4. La sonda se coloca por encima de la barra de refuerzo en paralelo. Permite estimar el diámetro de las barras y el espesor de la capa al mismo tiempo sin cambiar el método de medición.
5. Alta precisión en la detección del diámetro de las barras y el espesor del recubrimiento
6. Muestra la cuadrícula y las imágenes de la sección plana de las barras de refuerzo
7. La Interfaz de software es simple y de fácil manejo

QCTC110 DETECTOR DE ARMADURAS, MEDIDOR DE ESPESOR PARA HORMIGON

Normas:
• BS 1881 part 204
• SN 505 262
• DIN 1045
• DGZfP B2 (recom.)

Referencias para pedido:

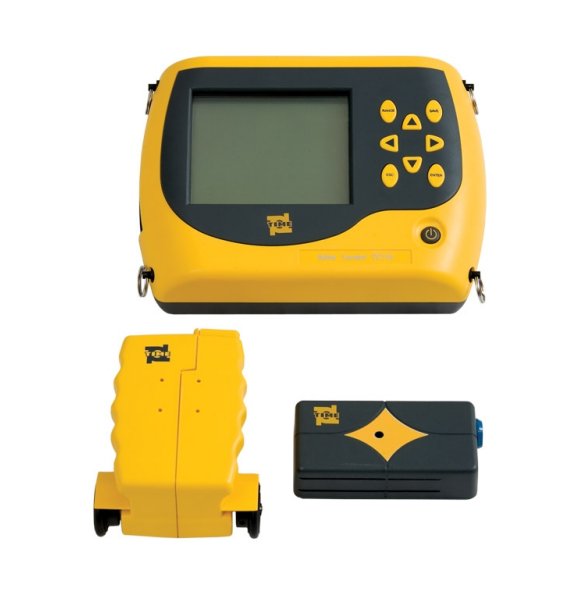

QCTC100:Se suministra con sonda estándar pequeña (sin carrito) y accesorios estándar

QCTC110:Se suministra con los componentes del QCTC100 y además incluye la sonda carro que permite 3 métodos de exploración: Modelo de red, escaneado de perfil y escaneado de gran superficie , con visualización directa de la cuadrícula y del perfil de las barras de refuerzo

Suministro Estándar:
- Unidad principal
- Manual de instrucciones
- Certificado de calibración
- Batería y cargador
- Cables de señal
- Software para el tratamiento de datos.
- Maletín de transporte
- Garantía de 2 años
