TMG0 08-10-12-16

ArborSonic 3D
TOMOGRAFO PARA ÁRBOLES, Método no destructivo

El tomógrafo acústico Fakopp 3D se usa para detectar mediante método no destructivo el tamaño y localización de
zonas huecas o podridas en el interior de un tronco, usando varios sensores situados en su circunferencia que miden la
velocidad del sonido. Esta velocidad es más baja en las zonas huecas o corroidas.



Características:

Robusto y transductores piezoeléctricos de bajo ruido

Número variable de transductores de 8 a 32

El tiempo de transmisión de datos: por debajo de 1 segundo por toma

30 minutos de tiempo de medición por árbol

Se puede utilizar con cualquier ordenador con Windows 7

Conexión inalámbrica Bluetooth a la computadora

Permite realizar múltiples mediciones a diferentes alturas para para

obtener una visión 3D

Permite estimar la Estabilidad de árbol





















Paso a paso:



1. Clave los transductores en la corteza con un martillo de goma a espacios regulares alrededor del tronco.

2. Mida las distancias entre transductores con un calibre (forcípula) e introduzca los datos en el PC

3. Golpee cada transductor con un martillo de acero para generar ondas sonoras. El tomógrafo Fakopp 3D mide el tiempo entre transductores con una precisión de microsegundos y transmite los datos a un PC (no incluido).

4. El software calcula y muestra la distribución interna sonido-velocidad del árbol

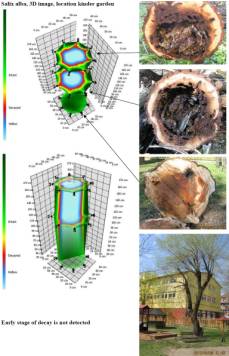

5. Las medidas a diferentes alturas pueden ser convertidas a un modelo 3D.












Parámetros técnicos
Precisión de tiempo de medida

+/- 2 microsegundos

Sensor

Piezo sensor SD02 de bajo ruido

Número de sensores

Variable desde 8 hasta 32

Tamaño de la caja de amplificación

127 x 58 x 25 mm

Consumo de energía

240 mW

Fuente de energía

Batería (recargable) 9V

Tiempo de trabajo continuo con pilas cargadas

Aprox. 2 horas

Conexión a PC

RS232 o Bluetooth

Tiempo de transmisión de datos por sensor

Inferior a 1 segundo

Tiempo total de medida de una capa de árbol, incluyendo colocación, registro de geometría, realización de prueba y retirada de 10 sensores

20 minutos

Temperatura de trabajo

De 0º C a +40º C

Peso total con maleta, martillos y 10 sensores, sin PC

6 kg

Maleta

Peli 1500

Referencias para pedido:

TMG008: Tomógrafo Arborsonic 3D de 8 canales con 8 transductores de alta sensibilidad SD02, 4 cajas de doble amplificador y todos los componentes del envío estándar

TMG010: Tomógrafo Arborsonic 3D de 10 canales con 10 transductores de alta sensibilidad SD02, 5 cajas de doble amplificador y todos los componentes del envío estándar

TMG012: Tomógrafo Arborsonic 3D de 12 canales con 12 transductores de alta sensibilidad SD02, 6 cajas de doble amplificador y todos los componentes del envío estándar

TMG016: Tomógrafo Arborsonic 3D de 16 canales con 16 transductores de alta sensibilidad SD02, 8 cajas de doble amplificador y todos los componentes del envío estándar

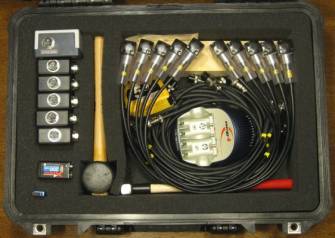

El Arborsonic 3D incluye con el envío estándar:

-Piezotransductores SD02 según pedido (ver referencias para pedido)

-Caja de amplificación según nº de transductores

-Software para Windows (idioma inglés) y guía de uso

-Cables de conexión entre las cajas de amplificación y la caja de batería

-Caja de batería

-Herramientas para la retirada de los sensores

-Cinta de medición

-Martillo de acero para generar la onda

-Martillo de goma para fijar los transductores

-Robusto maletín de transporte

-Instrucciones de uso



















Para trabajar con el Arborsonic 3D se requiere de un PC o Laptop. Los requisitos del PC son: sistema operativo Windows 7, Bluetooth, batería de larga duración y buena visibilidad de la pantalla en exterior.



Accesorios opcionales:

TMG016A

- Extensión a 2 canales, capacidad de ampliación hasta 32 canales

FORCÍPULA:

Para describir la geometría del tronco del árbol, el arborsonic incluye 4 modelos:

-Circular: No requiere el uso de forcípula

-Elipse: Una forcípula es necesaria para medir el diámetro largo y corto de la elipse

-Irregular: Una forcípula es necesaria para medir la distancia entre los sensores, en este modo el uso de la forcípula Arborsonic supone un gran beneficio en la rapidez de la medición.

-Rectangular, para evaluación de estructuras: No es necesario el uso de una forcípula





FO1600:

Forcípula Digital Arborsonic con comunicación Bluetooth.

Rango:          1600 m

Presición:      +/- 2 mm

Resolución:    1 mm

Ver ficha F01600





Disponemos de una gran variedad de modelos de forcípulas (Haglof, Codimex, Waldfix...), con rangos desde 400 mm hasta 1270 mm, para más información visite el siguiente enlace:

http://www.gisiberica.com/forcipulas/Forcipulas.htm













CINTAS DIAMÉTRICAS:









Cinta métrica forestal en fibra de vidrio color amarillo, con garra para enganche al inicio de la cinta, medición directa de diámetros en una cara y medición lineal en la otra cara, disponible en longitudes de 10, 15, 20, 25 ó 30 metros

Serie MF630
